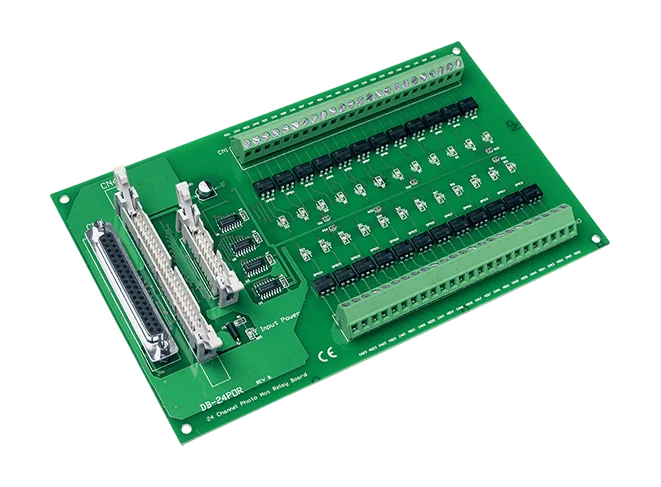

DB-24POR/D/DIN 24-kanałowa płytka rozszerzeń z przekaźnikami PhotoMOS, montaż na szynie DIN

DB-24POR/D to 24-kanałowa nakładka z przekaźnikami PhotoMOS, przeznaczona dla inżynierów, którzy potrzebują optycznie izolowanego przełączania 24 wyjść typu Form A. Obciążalność styków wynosi 130 mA przy 350 VAC, a czas zadziałania to 0,7 ms, a czas zwolnienia 0,05 ms.Płytka wyposażona jest w złącze zgodne z OPTO-22, złącze D-sub 37-pinowe oraz złącze 20-pinowe, dzięki czemu można ją zintegrować z systemem akwizycji danych. Zaciski śrubowe ułatwiają okablowanie w terenie, a diody LED sygnalizują stan przekaźników. Wersja /D jest dostarczana z kablem CA-3710 (DB37 wtyk-wtyk, 45º, 1M).Dzięki izolacji optycznej 5000 Vdc płytka nadaje się do sterowania załącz/wyłącz, zarządzania energią, automatyzacji testów i sterowania procesami. Pracuje w zakresie temperatur 0 ~ 60°C i jest zgodna z dyrektywami RoHS oraz WEEE.ZastosowaniaSterowanie załącz/wyłączZarządzanie energiąAutomatyzacja testówSterowanie procesami

DB-24POR/DIN to płyta rozszerzeń DAQ przełączająca 24 kanały za pomocą przekaźników PhotoMOS z izolacją optyczną. Jej złącze kompatybilne z OPTO-22 umożliwia podłączenie do okablowania zgodnego z OPTO-22, a ten wariant z montażem na szynie DIN jest przystosowany do instalacji na szynie DIN.Każdy kanał to przekaźnik PhotoMOS typu FORM A o parametrach znamionowych 130 mA @ 350 VAC, z czasem zadziałania 0,7 ms i czasem zwolnienia 0,05 ms. Diody LED sygnalizują stan każdego przekaźnika, a zaciski śrubowe umożliwiają okablowanie w obiekcie. Płyta pobiera 300 mA @ 5 V i zapewnia izolację optyczną 5000 Vdc.Ten wariant zawiera płaski kabel CA-5015 (50-pinowy, 1,5 m). Płyta posiada certyfikaty RoHS i WEEE, a zakres temperatury pracy wynosi 0 ~ 60°C.ZastosowaniaSterowanie załącz/wyłączZarządzanie energiąAutomatyzacja testówSterowanie procesami

Płyta DB-24POR to płyta potomna zapewniająca 24 kanały przekaźników PhotoMOS typu Form A do przełączania obciążeń z systemu akwizycji danych. Każdy kanał jest izolowany optycznie, a znamionowa wytrzymałość izolacji wynosi 5 000 Vdc, co pomaga oddzielić obwody strony sterującej od strony załączanej.Połączenia polowe wykonuje się za pomocą zacisków śrubowych, a dioda LED przy każdym kanale pokazuje stan przekaźnika, co upraszcza uruchamianie i lokalizowanie usterek. Płyta jest wyposażona w złącze kompatybilne z OPTO-22 oraz złącze D-sub 37-pinowe i 20-pinowe, dzięki czemu można ją zintegrować z systemem nadrzędnym na kilka sposobów.Informacje o zamówieniu wariantu CR obejmują kabel płaski CA-5015 (50-pinowy, 1,5 m). Płyta sprawdza się w zadaniach załączania i wyłączania w zarządzaniu energią, sterowaniu procesami i automatyce testowej.ZastosowaniaSterowanie załącz/wyłączZarządzanie energiąAutomatyka testowaSterowanie procesami

Płyta DB-24P CR to 24-kanałowa płyta rozszerzeń wejść cyfrowych z izolacją optyczną, przeznaczona do podłączenia do kart wejść cyfrowych kompatybilnych z OPTO-22, takich jak DIO24, DIO48 i DIO144. Każde wejście wykorzystuje dwukierunkowy optoizolator z rezystorem pomiarowym prądu, dzięki czemu sygnały z obiektu są elektrycznie oddzielone od komputera sterującego. Takie rozdzielenie chroni komputer przed dużymi napięciami wspólnymi, pętlami masy i przepięciami typowymi dla środowisk przemysłowych.Dla sygnałów DC płyta przyjmuje poziomy od TTL do 24 V, przy czym napięcie załączenia wynosi od 2,8 V do 24 V (maks.), a napięcie wyłączenia 1 V (maks.). Dla sygnałów AC zworka filtra AC musi być zwarta. Wejście rejestruje wówczas stały stan wysoki, gdy częstotliwość AC wynosi 1 kHz lub więcej, a napięcie co najmniej 4 Vrms. Czas reakcji wynosi 20 µs bez filtra i 2,2 ms z filtrem.Płyta pobiera prąd 290 mA z zasilania +5 V i ma wymiary 213 mm x 132 mm. Pracuje w zakresie temperatur od 0 do 60°C i jest dostarczana z płaskim kablem CA-5015 (50-pinowym, 1,5 m) do połączeń.ZastosowaniaSterowanie załącz./wyłącz.Zarządzanie energiąAutomatyzacja testówSterowanie procesami
