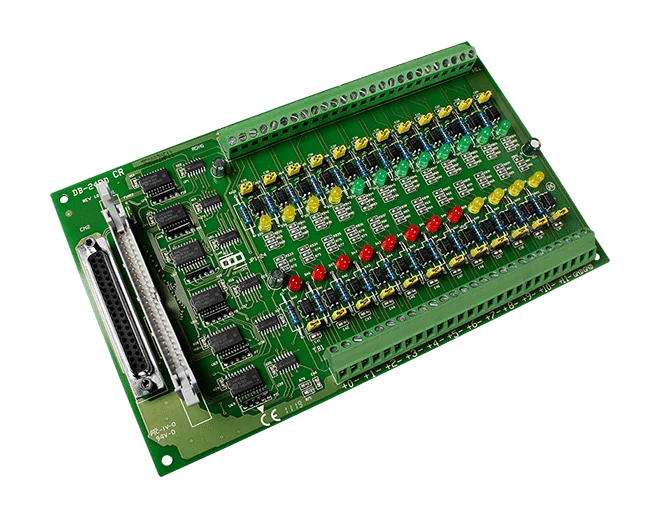

DB-24PD/DIN 24-kanałowa izolowana optycznie płyta wejść cyfrowych, montaż na szynie DIN

Płyta DB-24PD CR dodaje 24 optycznie izolowane cyfrowe kanały wejściowe do kart wejść cyfrowych kompatybilnych z OPTO-22, w tym DIO24, DIO48 i DIO144. Każdy kanał wykorzystuje dwukierunkowy optoizolator z rezystorem pomiarowym prądu, który chroni komputer nadrzędny przed dużymi napięciami wspólnymi, pętlami masy i przepięciami typowymi dla zakładów przemysłowych.Wejścia dla styków bezpotencjałowych (wet-contact) rozpoznają stan logiczny wysoki od 2,8 V do 24 V, a stan logiczny niski przy 1 V lub niższym, dzięki czemu nadają się do sygnałów DC na poziomie TTL i wyższym. Dla sygnałów AC płyta rejestruje stały stan logiczny wysoki, gdy częstotliwość wejściowa wynosi 1 kHz lub więcej, a napięcie co najmniej 4 Vrms. Przy wejściach AC należy zewrzeć zworkę filtra AC. Czas odpowiedzi wynosi 20 µs bez filtra i 2,2 ms z filtrem.W zestawie znajduje się kabel CA-3710 DB37 wtyk-wtyk (45°, 1 m) do połączenia z kompatybilną kartą. Typowe zastosowania to sterowanie załącz/wyłącz, zarządzanie energią, automatyzacja testów i sterowanie procesami.ZastosowaniaSterowanie załącz/wyłączZarządzanie energiąAutomatyzacja testówSterowanie procesami

Płyta DB-24P CR to 24-kanałowa płyta rozszerzeń wejść cyfrowych z izolacją optyczną, przeznaczona do podłączenia do kart wejść cyfrowych kompatybilnych z OPTO-22, takich jak DIO24, DIO48 i DIO144. Każde wejście wykorzystuje dwukierunkowy optoizolator z rezystorem pomiarowym prądu, dzięki czemu sygnały z obiektu są elektrycznie oddzielone od komputera sterującego. Takie rozdzielenie chroni komputer przed dużymi napięciami wspólnymi, pętlami masy i przepięciami typowymi dla środowisk przemysłowych.Dla sygnałów DC płyta przyjmuje poziomy od TTL do 24 V, przy czym napięcie załączenia wynosi od 2,8 V do 24 V (maks.), a napięcie wyłączenia 1 V (maks.). Dla sygnałów AC zworka filtra AC musi być zwarta. Wejście rejestruje wówczas stały stan wysoki, gdy częstotliwość AC wynosi 1 kHz lub więcej, a napięcie co najmniej 4 Vrms. Czas reakcji wynosi 20 µs bez filtra i 2,2 ms z filtrem.Płyta pobiera prąd 290 mA z zasilania +5 V i ma wymiary 213 mm x 132 mm. Pracuje w zakresie temperatur od 0 do 60°C i jest dostarczana z płaskim kablem CA-5015 (50-pinowym, 1,5 m) do połączeń.ZastosowaniaSterowanie załącz./wyłącz.Zarządzanie energiąAutomatyzacja testówSterowanie procesami

Płytka DB-24P/DIN CR to 24-kanałowa izolowana płytka wejść cyfrowych przeznaczona do kart DIO24, DIO48 i DIO144, PIO-D144 oraz innych płyt wejść cyfrowych zgodnych z OPTO-22. Każde wejście wykorzystuje dwukierunkowy optoizolator z rezystorem pomiarowym prądu, dzięki czemu sygnały z obiektu są galwanicznie odseparowane od komputera sterującego.Płytkę można stosować do odczytu sygnałów DC od poziomów TTL do 24 V oraz sygnałów AC w szerokim zakresie. W trybie AC zworka filtra AC musi być zwarta. Płytka rejestruje stały stan wysoki, gdy częstotliwość wejścia AC wynosi 1 kHz lub więcej, a napięcie co najmniej 4 Vrms.Izolacja chroni komputer przed dużymi napięciami wspólnymi, pętlami masowymi i przepięciami typowymi dla środowisk przemysłowych. Płytka montowana jest na szynie DIN, a w zestawie zamówieniowym znajduje się płaski kabel 50-pinowy CA-5015 (1,5 m).ZastosowaniaSterowanie załącz/wyłączZarządzanie energiąAutomatyka testowaSterowanie procesami

Płyta DB-24POR to płyta potomna zapewniająca 24 kanały przekaźników PhotoMOS typu Form A do przełączania obciążeń z systemu akwizycji danych. Każdy kanał jest izolowany optycznie, a znamionowa wytrzymałość izolacji wynosi 5 000 Vdc, co pomaga oddzielić obwody strony sterującej od strony załączanej.Połączenia polowe wykonuje się za pomocą zacisków śrubowych, a dioda LED przy każdym kanale pokazuje stan przekaźnika, co upraszcza uruchamianie i lokalizowanie usterek. Płyta jest wyposażona w złącze kompatybilne z OPTO-22 oraz złącze D-sub 37-pinowe i 20-pinowe, dzięki czemu można ją zintegrować z systemem nadrzędnym na kilka sposobów.Informacje o zamówieniu wariantu CR obejmują kabel płaski CA-5015 (50-pinowy, 1,5 m). Płyta sprawdza się w zadaniach załączania i wyłączania w zarządzaniu energią, sterowaniu procesami i automatyce testowej.ZastosowaniaSterowanie załącz/wyłączZarządzanie energiąAutomatyka testowaSterowanie procesami
