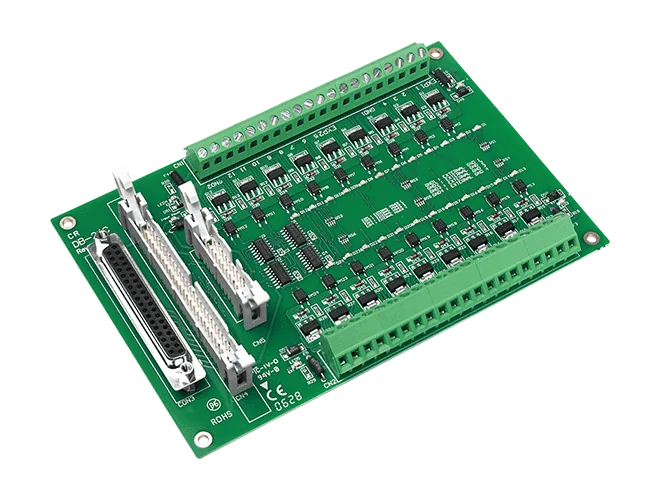

DB-24C/DIN Płyta rozszerzeń DAQ, 24-kanałowe wyjście cyfrowe typu otwarty kolektor

Płyta DB-24C/D/DIN CR zapewnia 24 cyfrowe wyjścia NPN z otwartym kolektorem, podzielone na cztery elektrycznie odizolowane grupy. Jest przeznaczona dla inżynierów, którzy potrzebują załączać obciążenia, takie jak przekaźniki, wskaźniki czy elektrozawory, z systemu DAQ; stan każdego kanału sygnalizuje dioda LED.Ten wariant jest dostarczany do montażu na szynie DIN i zawiera kabel CA-3710 DB37 typu wtyk-wtyk (45°, 1 M). Okablowanie terenowe wykonuje się na zaciskach śrubowych, a płyta jest dopuszczona do izolacji 3750 Vrms i maksymalnego napięcia obciążenia 30 VDC.Wybierz ten wariant, jeśli płyta wyjściowa ma być montowana na szynie DIN, a nie w standardowej konfiguracji DB-24C, która zawiera płaski kabel 50-żyłowy.ZastosowaniaSterowanie załącz/wyłączZarządzanie energiąAutomatyzacja testówSterowanie procesami

Płytka DB-24C/D CR zapewnia 24 optycznie izolowane wyjścia cyfrowe, podzielone na cztery odizolowane grupy, do załączania obciążeń z płytki kompatybilnej z OPTO-22 lub innego układu DAQ.Każdy kanał wykorzystuje wyjście NPN typu open collector. Szesnaście kanałów jest przystosowanych do 100 mA, a osiem do 600 mA, oba przy 30 VDC. Izolacja wynosi 3750 Vrms, a typowa szybkość reakcji to 1 kHz. Stan wyjść sygnalizują diody LED, a okablowanie terenowe wykonuje się na zaciskach śrubowych.Płytka łączy się bezpośrednio z płytkami kompatybilnymi z OPTO-22 i posiada złącze kompatybilne z OPTO-22, złącze D-sub 37-pinowe oraz złącze 20-pinowe. Wariant /D jest dostarczany z kablem CA-3710 DB37 męski-męski (45°, 1 m), natomiast DB-24C CR jest dostarczany z płaskim kablem 50-pinowym CA-5015 (1,5 m). Płytka pracuje w zakresie temperatur 0 ~ 60 °C.ZastosowaniaSterowanie załącz./wyłącz.Zarządzanie energiąAutomatyzacja testówSterowanie procesem

Płyta DB-24C CR dodaje 24 cyfrowe wyjścia NPN typu otwarty kolektor do układu akwizycji danych. Wyjścia podzielono na cztery osobno izolowane grupy, co pomaga oddzielić okablowanie terenowe od strony komputera-sterownika i sprawdza się w zadaniach załączania, takich jak sterowanie załącz./wyłącz. i sterowanie procesem.Obciążalność prądowa zależy od grupy kanałów: 16 kanałów jest znamionowanych na 100 mA, a 8 kanałów na 600 mA, przy 30 Vdc. Każde wyjście ma diodową sygnalizację stanu LED, a zaciski śrubowe upraszczają okablowanie terenowe. Płyta łączy się bezpośrednio z płytami zgodnymi z OPTO-22 poprzez złącze OPTO-22; zamontowano również złącze D-sub 37-pinowe oraz 20-pinowe.Kod zamówieniowy CR obejmuje kabel płaski CA-5015 (50-pinowy, 1,5 m). Typowe zastosowania to zarządzanie energią i automatyzacja testów. Moduł posiada certyfikaty RoHS i WEEE.ZastosowaniaSterowanie załącz./wyłącz.Zarządzanie energiąAutomatyzacja testówSterowanie procesem

DB-24OD to płyta rozszerzeń DAQ zapewniająca 24 optycznie izolowane cyfrowe wyjścia open-drain, pogrupowane w cztery izolowane banki. Każdy kanał obsługuje maksymalne obciążenie 400 mA przy 10 ~ 24 VDC, co czyni ją odpowiednią do przełączania obciążeń z systemu DAQ.Płyta oferuje trzy opcje połączeń: złącze kompatybilne z OPTO-22, złącze D-sub 37-pinowe oraz złącze 20-pinowe. Zaciski śrubowe upraszczają okablowanie w terenie, a diody LED sygnalizują stan przekaźników. W zestawie znajduje się kabel CA-3710 DB37 męsko-męski (45º, 1 m).Typowe zastosowania obejmują sterowanie załącz/wyłącz, zarządzanie energią, automatykę testową oraz sterowanie procesami. Płyta jest przeznaczona do pracy w zakresie 0 ~ 60 °C i posiada izolację 3750 Vrms.ZastosowaniaSterowanie załącz/wyłączZarządzanie energiąAutomatyka testowaSterowanie procesami
