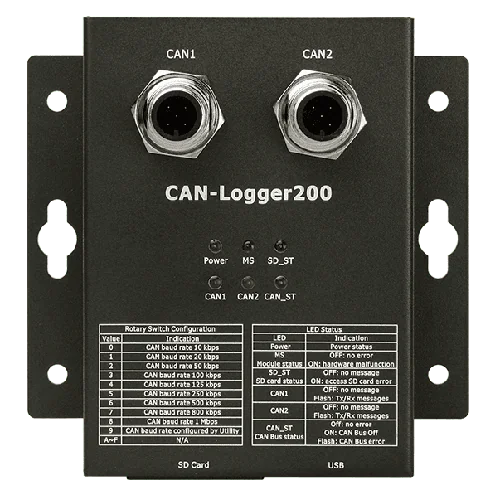

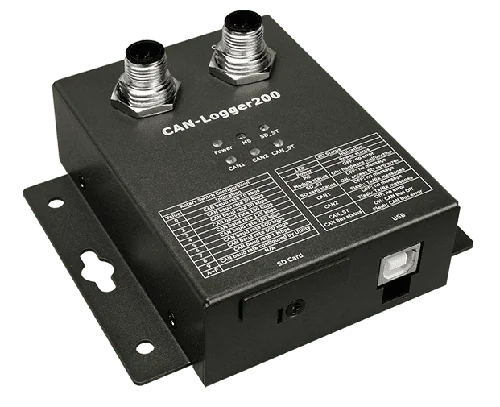

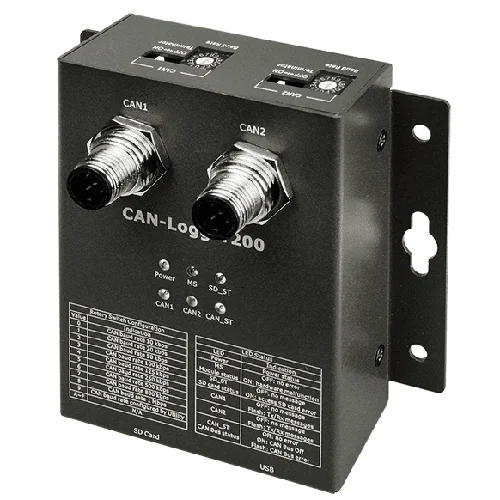

CAN-Logger200 Rejestrator danych magistrali CAN z 2 portami i pamięcią SD/SDHC
Dwuportowy rejestrator danych magistrali CAN, który znakuje czasowo i zapisuje ramki CAN na pamięci flash SD/SDHC, z konfiguracją przez USB 2.0, złączami CAN M12 i izolacją optoizolatorową po stronie CAN.
- Dwa porty CAN zgodne z CAN 2.0A, CAN 2.0B i ISO 11898-2
- Rejestrowanie ze znacznikami czasu 10 µs, z szybkością odbioru do 15000 fps na kanał
- Ciągły zapis na pamięci flash SD/SDHC, domyślnie 4 GB, z obsługą do 32 GB
- Obsługa filtrów akceptacji ramek magistrali CAN
- Port USB 2.0 High Speed do konfiguracji oraz wysyłania i odbioru wiadomości CAN za pomocą narzędzia
- Izolacja optoizolatorem 2500 Vrms i izolacja galwaniczna 3 kV na porcie CAN
651,00 € za sztukę
| 1-9 szt. | 651,00 € | |
|---|---|---|
| 10-30 szt. | 618,00 € | −5 % |
| 31+ szt. | 586,00 € | −10 % |
Informacje dot. produktu "CAN-Logger200 Rejestrator danych magistrali CAN z 2 portami i pamięcią SD/SDHC"
CAN-Logger200 CR to dwuportowy rejestrator danych magistrali CAN, przeznaczony do zapisu ruchu w sieciach CAN bez konieczności podłączania komputera przez cały czas trwania sesji. Każda ramka CAN jest znakowana czasowo z rozdzielczością 10 µs i zapisywana na karcie SD lub SDHC, dzięki czemu zarejestrowane dane można później przeanalizować i wykorzystać do diagnozy usterek.
Rejestrowanie odbywa się w sposób ciągły, a pliki binarne są zapisywane na karcie, domyślnie 4 GB, z obsługą kart do 32 GB. Gdy karta się zapełni, rejestrator nadpisuje starsze dane. Dołączone narzędzie konfiguracyjne ustawia filtry akceptacji CAN oraz prędkość transmisji w zakresie od 10 kbps do 1 Mbps, a także umożliwia wysyłanie i odbiór wiadomości CAN przez port USB 2.0 Type B.
Strona CAN jest odizolowana: izolacja optoizolatorem 2500 Vrms oraz izolacja przetwornicy DC-DC 3000 VDC na porcie CAN. Każde złącze CAN M12 5-pinowe posiada rezystor terminujący 120 Ω wybierany przełącznikiem DIP. Urządzenie zasilane jest napięciem od +10 VDC do +30 VDC lub z portu USB, a metalowa obudowa przeznaczona jest do montażu naściennego.
Zastosowania
- Zbieranie i analiza danych w sieciach magistrali CAN
- Diagnostyka i wyszukiwanie usterek magistrali CAN
- Rejestrowanie ruchu CAN do późniejszej analizy
- Monitorowanie i sterowanie przemysłowymi systemami opartymi na CAN
| Interfejs: | CAN, USB 2.0 |
|---|---|
| Izolacja: | 2500 Vrms (fotosprzęgło), 3000 VDC (DC-DC) |
| Montaż: | Montaż ścienny |
| Obudowa: | Metal |
| Porty: | 2 |
| Protokół: | CAN 2.0A/2.0B |
| Temperatura robocza: | -25 ~ +75 °C |
| Typ produktu: | Rejestrator danych magistrali CAN |
| Wejście zasilania: | +10 VDC ~ +30 VDC lub USB |
Dane techniczne
| Rejestrator danych | |
|---|---|
| Wyzwalanie | Ciągły zapis danych |
| Znacznik czasu | 10 us |
| Nośniki danych | Karta SD, domyślnie: 4 GB, maks. obsługa: 32 GB |
| Format pliku | Binarny |
| Konfiguracja | Narzędzie pomocnicze |
| Tryb | Nadpisuj, gdy pamięć jest pełna |
| Wskaźniki LED | |
| Status | 1 x zasilanie 1 x status modułu 1 x status SD 3 x status CAN |
| USB | |
| Specyfikacja | USB 2.0 High Speed |
| Prędkość transferu | 480 Mbit/s, tryb High Speed |
| Złącze | 1 x USB (Type B) (port narzędziowy) |
| Sterownik | Wbudowany system Windows 7/8.1/10 |
| CAN | |
| Porty | 2 |
| Specyfikacja | ISO-11898-2, CAN 2.0A i CAN 2.0B |
| Prędkość transmisji | 10 k ~ 1 Mbps |
| Izolacja | 3000 VDC dla DC-DC, 2500 Vrms dla optoizolatora |
| Rezystor zaciskowy | Przełącznik DIP do rezystora terminującego 120 Ω |
| Filtr | Tak |
| Przydział wyprowadzeń | 2 x wtyk M12 5-pinowy |
| Przepływ danych | 15000 fps dla Rx |
| Zasilanie | |
| Zakres wejściowy | +10 VDC ~ +30 VDC lub USB Power Delivery |
| Pobór mocy | 2.5 W |
| Mechaniczne | |
| Obudowa | Metal |
| Wymiary (mm) | 102 x 102 x 44 (W x L x H) |
| Instalacja | Montaż ścienny |
| Środowisko | |
| Temperatura pracy | -25 ~ +75 °C |
| Temperatura przechowywania | -30 ~ +80 °C |
| Wilgotność | 10 ~ 90% RH, bez kondensacji |
Dane techniczne opublikowane przez producenta. Mogą ulec zmianie.
