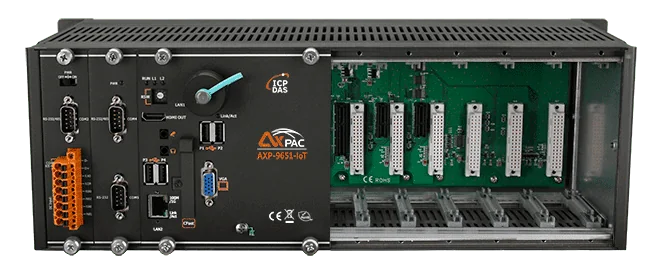

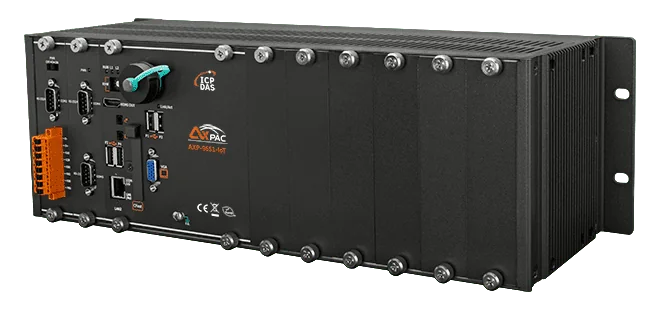

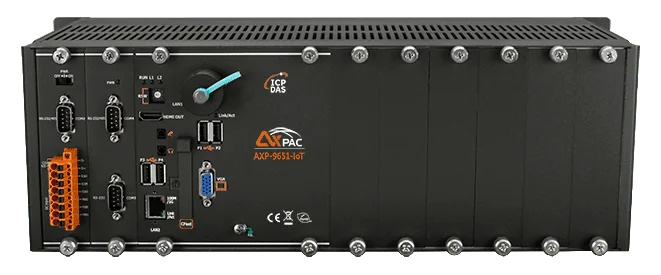

AXP-9651-IoT Windows 10 IoT PAC, 6-slotowy, Intel Core i5-8365UE
AXP-9651-IoT łączy obliczenia Windows 10 IoT, sześć gniazd rozszerzeń I/O i panel operatorski w jednym sterowniku PAC montowanym na szynie DIN, przeznaczonym do HMI, akwizycji danych i sterowania.
- Windows 10 IoT Enterprise LTSC (64-bit) na procesorze Intel Core i5-8365UE (1,6 ~ 4,1 GHz, 4C/8T)
- 16 GB pamięci DDR4 SDRAM i dysk SSD SATA III 128 GB oraz gniazdo karty CFast
- Sześć gniazd rozszerzeń I/O dla modułów serii I-9K, I-97K i e-9K
- Dwa porty Ethernet 10/100/1000M
- 1x wyjście wyświetlacza VGA i 1x HDMI
- Redundantne wejście zasilania z przekaźnikiem alarmowym (1 A przy 24 VDC)
Ten produkt wyceniamy indywidualnie dla każdego zamówienia. Podaj nam ilość, a odpowiemy z ceną i terminem dostawy.
Zapytaj o wycenę
Informacje dot. produktu "AXP-9651-IoT Windows 10 IoT PAC, 6-slotowy, Intel Core i5-8365UE"
AXP-9651-IoT to sterownik PAC pracujący w systemie Windows, który łączy w jednej metalowej obudowie sterownik, moduły I/O i panel operatorski. Sprawdza się w projektach, w których HMI, akwizycja danych i sterowanie mają współdzielić jedno urządzenie w tej samej szafie.
Urządzenie oparte jest na procesorze Intel Core i5-8365UE, z 16 GB pamięci DDR4 SDRAM oraz dyskiem SSD SATA III o pojemności 128 GB. Działa pod kontrolą Windows 10 IoT Enterprise LTSC (64-bit) i może jednocześnie uruchamiać uniwersalne aplikacje Windows oraz tradycyjne aplikacje Windows. Sześć gniazd umożliwia lokalną pracę z modułami I/O serii I-9K, I-97K i e-9K, a zdalną rozbudowę zapewniają moduły I/O z interfejsami Ethernet i RS-485.
Łączność obejmuje dwa porty Ethernet 10/100/1000M, wyjścia wyświetlacza VGA i HDMI, dwa porty USB 2.0 i dwa porty USB 3.0 oraz zestaw izolowanych portów szeregowych obejmujących RS-232, RS-485 oraz łączony RS-232/RS-485. Kod zamówieniowy CR odpowiada konfiguracji tego modelu wpisanej na listę RoHS.
Zastosowania
- Systemy kamer GigE Vision
- Systemy kamer USB Vision
- Szybka akwizycja danych
- Monitoring drgań
- Komunikacja z wieloma portami szeregowymi
- Projekty HMI w InduSoft
- Aplikacje LabVIEW
- Magistrala CAN bus
- Sterowanie ruchem
- Łączność bezprzewodowa
| Interfejs: | Ethernet, HDMI, RS-232, RS-485, USB, VGA |
|---|---|
| Izolacja: | 2 kV (zasilanie), 3000 VDC (szeregowe) |
| Montaż: | Szyna DIN, ściana |
| Obudowa: | Metal |
| Porty: | 2 |
| Temperatura robocza: | -25 ~ +60 °C |
| Typ produktu: | PAC |
| Wejście zasilania: | +19 ~ 30 VDC |
Dane techniczne
| Oprogramowanie | |
|---|---|
| OS | Windows 10 IoT Enterprise LTSC (64-bit) |
| Usługa | IE11, serwer FTP, IIS 7.0, ASP (Java Script, VB Script) |
| Obsługa frameworków | .NET Framework 3.5 ~ 4.8 |
| Obsługa wielu języków | Angielski, niemiecki, francuski, hiszpański, portugalski, rosyjski, włoski, koreański, japoński, chiński uproszczony, chiński tradycyjny |
| SDK | Biblioteka DLL dla VC, DLL dla Visual Studio.Net |
| Jednostka główna | |
| CPU | Intel® Core™ Whiskey Lake U i5-8365UE Processor (1,6 ~ 4,1 GHz, 4C8T) |
| 64-bitowy sprzętowy numer seryjny | Tak |
| Pamięć systemowa | 16 GB DDR4 SDRAM (gniazda SODIMM z 16 GB DDR4 x 1) |
| Pamięć masowa | 1 x SSD 128 GB (SATAIII) 1 x gniazdo karty CFast |
| Pamięć nieulotna | 128 KB MRAM 16 KB EEPROM |
| Zegar czasu rzeczywistego | Podaje sekundy, minuty, godziny, daty, dzień tygodnia, miesiąc, rok |
| Timer Watchdog | Podwójny watchdog timer |
| Wyświetlacz | |
| Sygnał | 1xVGA, 1xHDMI |
| Rozdzielczość | VGA 1920 x 1200 @ 60 Hz HDMI 4096 x 2160 @ 30P |
| Wskaźniki LED | |
| Status | 1 x System 2 x Power 2 x Programmable |
| Rozszerzenie I/O | |
| Typ I/O | I-9K, I-97K, seria e-9K |
| Sloty | 6 x magistrala szeregowa/równoległa 2 x e-Bus x1 1 x e-Bus x4 |
| HMI | |
| Brzęczyk | Tak |
| Przełącznik obrotowy | 1 x 10 pozycji (0 ~ 9) |
| Wyłącznik zasilania | Tak |
| Audio | |
| Gniazdo | Wejście mikrofonowe i wyjście słuchawkowe |
| Ethernet | |
| Porty | 1 x RJ-45, 10/100/1000 Base-TX (Intel® I219LM) 1 x RJ-45, 10/100/1000 Base-TX (Intel® I211LM) |
| Porty COM | |
| Porty | 1 x RS-232 (izolacja 3000 VDC) 1 x RS-485 (izolacja 3000 VDC) 2 x RS-232/RS-485 (izolacja 3000 VDC) |
| USB | |
| Porty | 2 x USB 2.0 2 x USB 3.0 |
| Zasilanie | |
| Pojemność | 80 W zasilania dla CPU i szyny, 40 W zasilania dla slotów rozszerzeń I/O i portów USB, łącznie 120 W |
| Zakres wejściowy | +19 ~ 30 VDC (izolacja 2 kV) |
| Redundantne wejścia zasilania | Tak, z jednym przekaźnikiem zasilania (1 A przy 24 VDC) do alarmu |
| Pobór mocy | 32,6 W (typowo) 73 W (pełne obciążenie CPU) |
| Mechaniczne | |
| Wymiary (mm) | 422 x 164 x 133 (W x L x H) |
| Instalacja | Montaż na szynie DIN, na ścianie |
| Typ chłodzenia | Radiator CPU i wentylator o długiej żywotności 180 000 godzin z funkcją Smart Fan |
| Środowisko | |
| Temperatura pracy | -25 ~ +60 °C |
| Temperatura przechowywania | -30 ~ +80 °C |
| Wilgotność | 10 ~ 90 % RH, bez kondensacji |
Dane techniczne opublikowane przez producenta. Mogą ulec zmianie.
