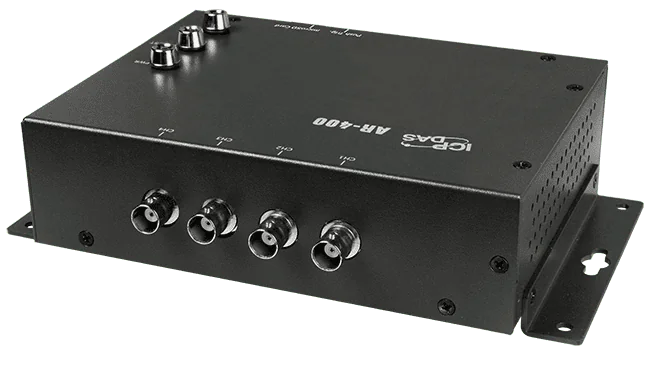

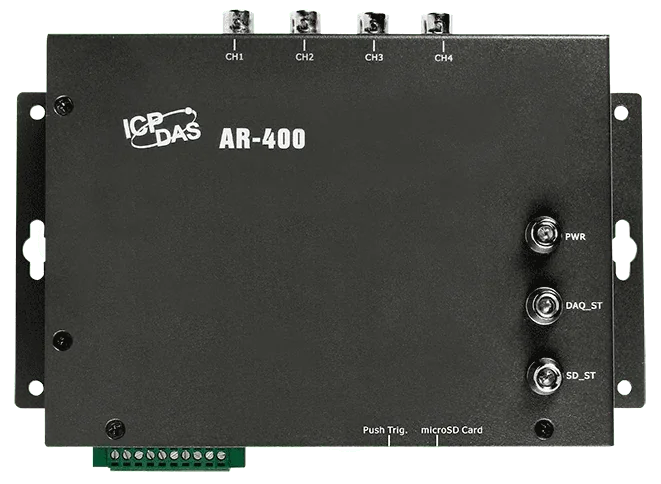

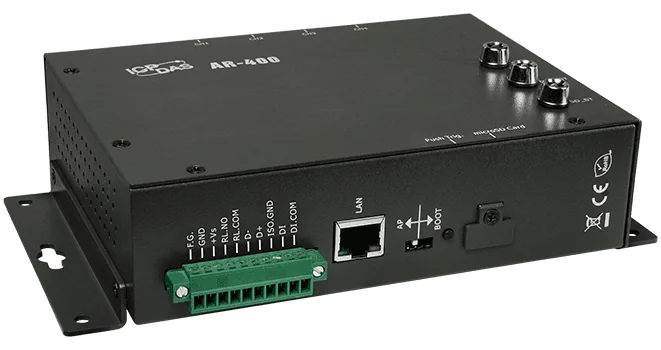

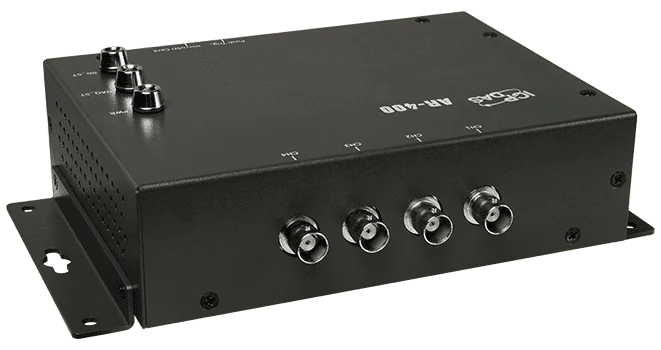

AR-400 Rejestrator danych z akcelerometru, wejście IEPE 4-kanałowe
AR-400 rejestruje dane drgań z maksymalnie czterech akcelerometrów IEPE z częstotliwością do 125 kHz na kanał, zapisując wyniki na karcie micro SD do analizy offline.
- Cztery jednoczesne wejścia ADC 16-bit z zakresem napięcia ±10 V i prądem wzbudzenia IEPE 3 mA
- Obsługa 2 lub 4 wejść IEPE, z częstotliwościami próbkowania 5, 10, 20, 50, 100 i 125 kHz
- Elastyczne wyzwalanie: przycisk, harmonogram, próg analogowy, wejście cyfrowe i zdalne wyzwolenie z oprogramowania
- Zapis danych na pamięci flash micro SDHC 4 do 32 GB, z maksymalnym czasem nagrywania 30 min przy 5 kHz
- Jedno wyjście przekaźnikowe zasilania Form A (5A@250 VAC, 5A@30 VDC) oraz jedno wejście cyfrowe (styk suchy lub mokry)
- 1 x port Ethernet RJ-45 10/100Base-T(X)
831,00 € za sztukę
| 1-9 szt. | 831,00 € | |
|---|---|---|
| 10-30 szt. | 789,00 € | −5 % |
| 31+ szt. | 748,00 € | −10 % |
Informacje dot. produktu "AR-400 Rejestrator danych z akcelerometru, wejście IEPE 4-kanałowe"
Moduł AR-400 to urządzenie do akwizycji sygnałów dynamicznych, przeznaczone do monitorowania i analizy drgań. Jednocześnie próbkuje cztery kanały z rozdzielczością 16 bitów i zapewnia wbudowany prąd wzbudzenia 3 mA dla akcelerometrów IEPE, dzięki czemu kompatybilne czujniki można podłączać bezpośrednio, bez zewnętrznego zasilania.
Zebrane dane są zapisywane na karcie micro SDHC (od 4 do 32 GB), co umożliwia analizę offline po zakończeniu rejestracji. Nagrywanie może być uruchamiane przyciskiem, harmonogramem, progiem analogowym, wejściem cyfrowym lub zdalnym wyzwoleniem z oprogramowania narzędziowego zainstalowanego na komputerze PC, które obsługuje również ustawienia częstotliwości próbkowania i harmonogramu próbkowania.
- Przeznaczony do systemów monitorowania stanu technicznego, w których dane drgań muszą być rejestrowane w określonym czasie lub przy określonych zdarzeniach.
- Wyposażony w wyjście przekaźnikowe (Form A, 5A@250 VAC) oraz wejście cyfrowe do wykorzystania w logice wyzwalania i sterowania.
Zastosowania
- Monitorowanie i analiza drgań
- Automatyka przemysłowa
- Automatyka fabryczna
- Automatyka procesowa
| Interfejs: | Ethernet |
|---|---|
| Montaż: | Montaż ścienny, szyna DIN |
| Porty: | 1 |
| Temperatura robocza: | -25 ~ +75 °C |
| Typ produktu: | Rejestrator danych z akcelerometru |
| Wejścia analogowe: | 4 |
| Wejścia cyfrowe: | 1 |
| Wejście zasilania: | +10 ~ +30 VDC |
| Wyjścia przekaźnikowe: | 1 |
Dane techniczne
| Wskaźniki LED | |
|---|---|
| Status | 1 x PWR 1 x DAQ 1 x SD |
| Wejście analogowe | |
| Kanały | 4 (próbkowanie równoczesne) |
| Typ | IEPE |
| Zakres | Napięcie: ±10 V Prąd: 3 mA |
| Rozdzielczość | 16 bit |
| Szybkość próbkowania | 5, 10, 20, 50, 100, 125 (kHz) |
| Tryb wyzwalania | Wyzwalanie przyciskiem, wyzwalanie czasowe, wyzwalanie progowe, wyzwalanie wejściem cyfrowym, zdalne wyzwalanie oprogramowaniem narzędziowym |
| Wejście cyfrowe | |
| Kanały | 1, styk suchy: źródło / styk mokry: odbiornik lub źródło |
| Poziom napięcia ON | Bezpotencjałowy: zwarty do GND Potencjałowy: +10 VDC do +50 VDC |
| Poziom napięcia OFF | Bezpotencjałowy: rozwarty Potencjałowy: maks. +4 VDC |
| Wyjście przekaźnikowe | |
| Kanały | Form A x 1 |
| Typ | Przekaźnik mocy |
| Obciążalność styków | 5 A przy 250 VAC (47 ~ 63 Hz) 5 A przy 30 VDC |
| Czas działania | 10 ms |
| Czas zwolnienia | 5 ms |
| Trwałość elektryczna | 100,000 razy min. |
| Wytrzymałość mechaniczna | 20 000 000 cykli min. |
| Ethernet | |
| Porty | 1 x RJ-45, 10/100Base-T(X) |
| Zasilanie | |
| Pobór mocy | 4.3 W |
| Mechaniczne | |
| Wymiary (mm) | 197 x 139 x 57 (W x L x H) |
| Instalacja | Montaż ścienny, typ szynowy |
| Środowisko | |
| Temperatura pracy | -25 ~ +75 °C |
| Temperatura przechowywania | -30 ~ 80 °C |
| Wilgotność | 10 ~ 90% RH, bez kondensacji |
Dane techniczne opublikowane przez producenta. Mogą ulec zmianie.
