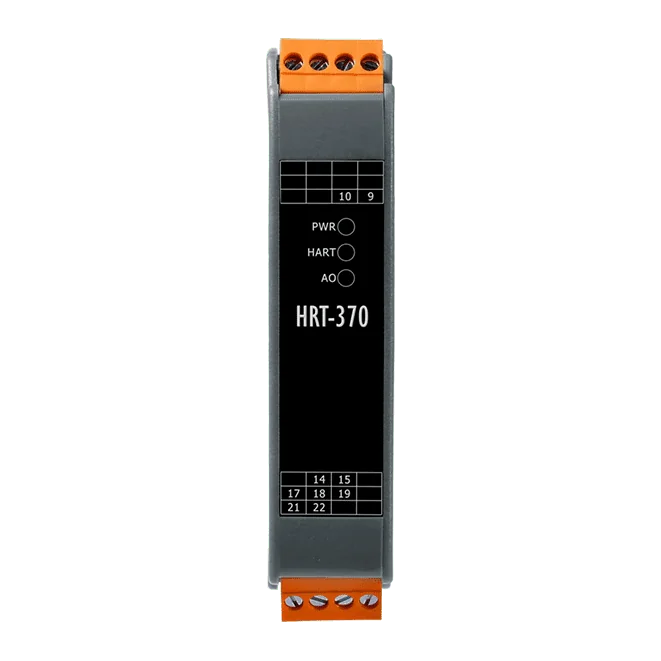

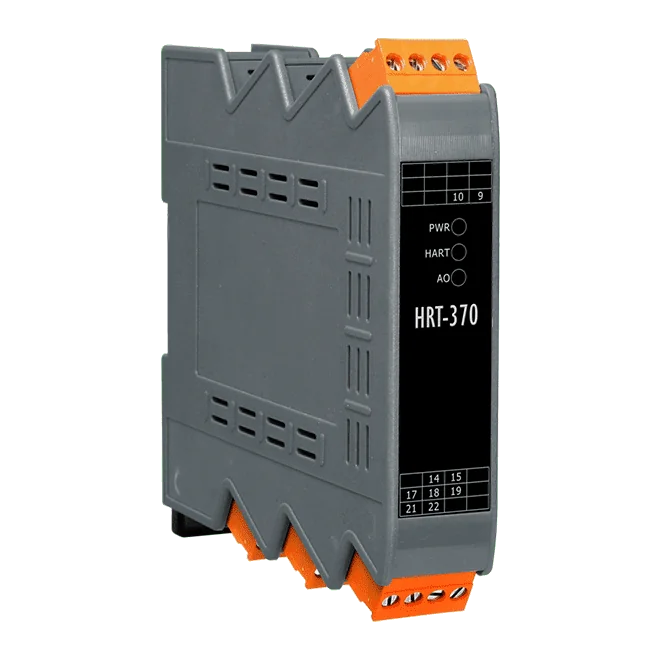

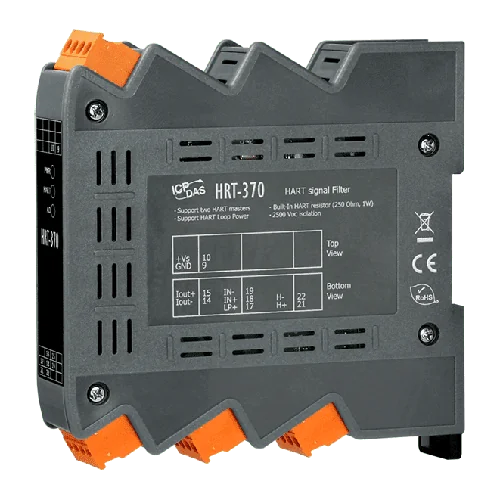

HRT-370 HART-signaalfilter, 1-kanaals analoge stroomuitgang met HART-bypass
DIN-rail HART-signaalfilter dat een HART-lus splitst in een gefilterde analoge stroomuitgang en een HART-bypasskanaal, waardoor analoge metingen zuiver blijven wanneer er HART-verkeer aanwezig is.
- Eén analoog stroomuitgangskanaal met HART-signaalfiltering, plus één HART-bypasskanaal
- Ondersteunt HART Burst-modus en punt-tot-punt HART-modus, met twee HART-masters toegestaan
- Lusvoedingsfunctie levert +30 V-uitgang vanuit de module
- Nul- en spanwijdtedrift van de analoge uitgang van ± 0,1% FSR @25 °C en ± 0,5% FSR @-30/+80 °C
- Galvanische scheiding van 2500 VDC op de analoge uitgang en HART-zijde, met 4 KV ESD-bescherming
- Ingangsimpedantie 250Ω ±5% (2 W) en hulpvoeding 24 V @ 20 mA
€ 322,00 per stuk
| 1-9 st. | € 322,00 | |
|---|---|---|
| 10-30 st. | € 306,00 | −5 % |
| 31+ st. | € 290,00 | −10 % |
Productinformatie "HRT-370 HART-signaalfilter, 1-kanaals analoge stroomuitgang met HART-bypass"
HRT-370 is een HART-signaalfilter voor installaties waarbij een analoge stroommeting en HART-communicatie dezelfde lus delen. Het HART-signaal wordt gesplitst in twee uitgangen: de ene geeft het oorspronkelijke HART-signaal door, terwijl de andere een gefilterde, zuivere analoge stroom levert, zodat beide datapaden zonder storing door de HART-draaggolf kunnen worden verwerkt.
De module werkt met 2-draads of 4-draads HART-apparaten in punt-tot-punt-verbindingen en ondersteunt zowel de HART Burst-modus als de punt-tot-punt HART-modus. Er kunnen twee HART-masters worden aangesloten, en de lusvoedingsfunctie levert +30 V vanuit de module. De analoge uitgang is galvanisch gescheiden tot 2500 VDC en is gespecificeerd met een belastingsweerstand van 250Ω en een responstijd van 40 ms bij 250 Ω.
- Geschikt voor engineers die zowel HART-data als een stabiele analoge stroom van één instrument nodig hebben.
- Montage op DIN-rail, met een niet-gestabiliseerde voedingsingang van +10 ~ +30 VDC en bescherming tegen omgekeerde polariteit.
- Ontworpen voor bedrijf van -25 ~ +75 °C, met opslag van -30 ~ +80 °C.
Toepassingen
- Meten van analoge stroom van HART-transmitters terwijl de HART-communicatie op dezelfde lus actief blijft
- Punt-tot-punt HART-instrumentlussen waarin de analoge dataverzameling nauwkeurig moet blijven
| Analoge uitgangen: | 1 |
|---|---|
| Bedrijfstemperatuur: | -25 ~ +75 °C |
| Isolatie: | 2500 VDC |
| Montage: | DIN-rail |
| Producttype: | HART-signaalfilter |
| Voedingsingang: | +10 ~ +30 VDC |
| Interface: | HART |
| Protocol: | HART |
Specificaties
| LED-indicatoren | |
|---|---|
| Status | PWR: voedingsstatus module HART: HART-verbindingsstatus AO: AO-verbindingsstatus |
| Analoge uitgang | |
| Nulpuntdrift | ± 0,1% FSR @25 °C ± 0,5% FSR @-30/+80 °C |
| Spanbreedte-drift | ± 0,1% FSR @25 °C ± 0,5% FSR @-30/+80 °C |
| Responstijd | 40ms @ 250 Ω |
| Spanningsuitgangscapaciteit | Extern +30 V @ 800 Ω (Sink) |
| Isolatie | 2500 VDC |
| HART | |
| Apparaat | 2-draads of 4-draads HART-apparaten (punt-naar-punt) |
| Isolatie | 2500 VDC |
| Ingangsimpedantie | 250Ω±5% (2W) |
| Lusvoeding | Ja (module levert +30 V-uitgang) |
| Hulpvoeding | 24V @ 20mA |
| Voeding | |
| Bescherming tegen omgekeerde polariteit | Bescherming tegen omgekeerde polariteit en over-/onderspanning |
| Ingangsbereik | Ongeregeld +10 ~ +30 VDC |
| Verbruik | Maximaal: (20 mA) => 0,05 mA @ 30 VDC, 1,5 W |
| Mechanisch | |
| Afmetingen (mm) | 25 x 116 x 120 |
| Installatie | DIN-rail |
| Omgeving | |
| Bedrijfstemperatuur | -25 ~ +75 °C |
| Opslagtemperatuur | -30 ~ +80 °C |
| Luchtvochtigheid | 5% ~ 95% RV, niet-condenserend |
Specificaties zoals gepubliceerd door de fabrikant. Wijzigingen voorbehouden.
