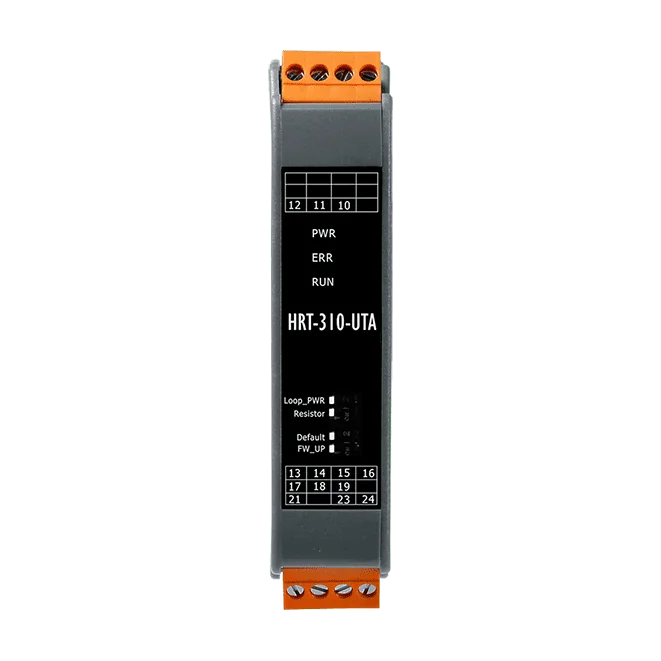

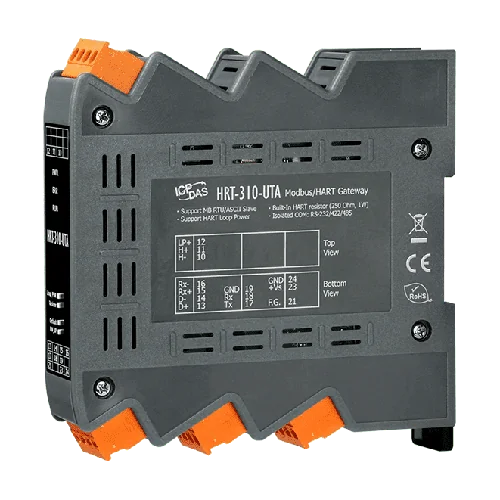

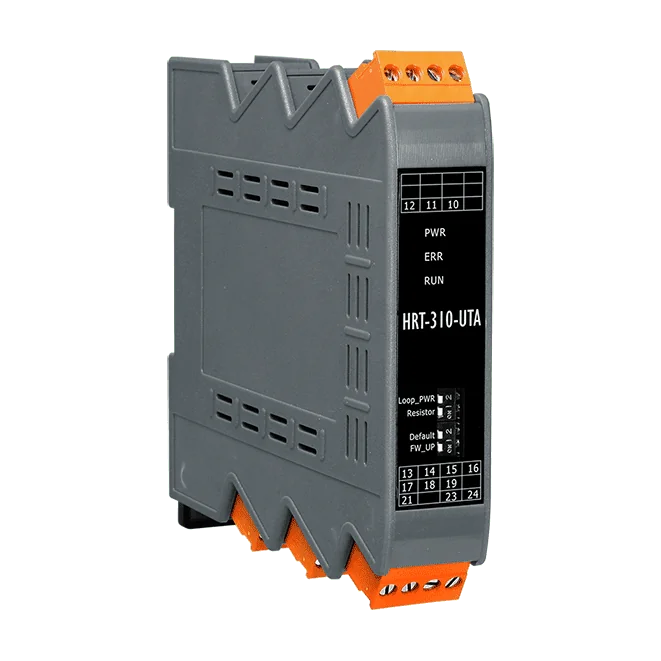

HRT-310-UTA Modbus RTU/ASCII naar HART-gateway, toepassing bij -40 ℃
Modbus RTU/ASCII naar HART-mastergateway waarmee een Modbus-master tot 15 HART-apparaten, zoals transmitters en actuatoren, kan uitlezen en beheren. Gecertificeerd voor toepassingen bij -40 ℃.
- Werkt als HART-master, zodat een Modbus-master toegang krijgt tot 2-draads of 4-draads HART-apparaten
- Ondersteunt Modbus RTU en Modbus ASCII in Modbus-slavemodus over RS-232, RS-422 of RS-485
- Point-to-point- of multidrop-bediening van HART met maximaal 15 HART-apparaten
- Ondersteunt korte en lange HART-frames, burstmodus en twee HART-masters
- Loopvoeding-uitgang van +30 V met een 250 Ω (1 W) looplussenweerstand, selecteerbaar via DIP-schakelaar
- Online vervanging van HART-apparaten en automatische verkrijging van adressen van lange frames
€ 494,00 per stuk
| 1-9 st. | € 494,00 | |
|---|---|---|
| 10-30 st. | € 469,00 | −5 % |
| 31+ st. | € 445,00 | −10 % |
Productinformatie "HRT-310-UTA Modbus RTU/ASCII naar HART-gateway, toepassing bij -40 ℃"
HRT-310-UTA CR is een HART-mastergateway die seriële HART-veldapparaten koppelt aan Modbus-netwerken. De Modbus-master benadert HART-apparaten via de gateway, waardoor transmitters, actuatoren en vergelijkbare instrumenten voor een HMI, SCADA-systeem of PLC verschijnen als Modbus-slaves. Configuratie en diagnose van HART-apparaten worden uitgevoerd met het softwarehulpprogramma HG_Tool.
De gateway ondersteunt point-to-point- en multidrop-HART-topologieën met maximaal 15 HART-apparaten, met gebruik van korte en lange frames en burstmodus. Er kunnen twee HART-masters worden toegestaan, en adressen van lange frames worden automatisch verkregen. Modbus RTU en Modbus ASCII worden beide ondersteund in de Modbus-slavemodus over RS-232, RS-422 of RS-485.
Deze CR-variant is bedoeld voor toepassingen bij -40 ℃, met een bedrijfsbereik van -40 ~ +75 °C. Het is ontworpen voor montage op een DIN-rail in staande positie en werkt op een ongeregelde voeding van +10 ~ +30 VDC.
Toepassingen
- Industriële automatisering
- Fabrieksautomatisering
- Procesautomatisering
- Integratie van HART-debietmeters en veldtransmitters in HMI- of SCADA-systemen via Modbus
| Bedrijfstemperatuur: | -40 ~ +75 °C |
|---|---|
| Isolatie: | UL1577 |
| Montage: | DIN-rail |
| Producttype: | Gateway |
| Voedingsingang: | +10 ~ +30 VDC |
| Interface: | RS-232 / RS-422 / RS-485 |
| Protocol: | Modbus RTU / Modbus ASCII |
Specificaties
| COM-poorten | |
|---|---|
| Poorten | RS-232 (3 draden) / RS-422 / RS-485 |
| Baudrate | 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 |
| Protocol | Modbus RTU / Modbus ASCII |
| HART | |
| Poorten | 1 |
| Apparaat | 2-draads of 4-draads HART-apparaten |
| Topologie | Punt-tot-punt of multidrop |
| Data | Alleen digitale data |
| Frametype | Korte en lange frame |
| Burstmodus | Ondersteund |
| Max. HART-apparaat | 15 |
| Lusweerstand | 250 Ω (1 W) via DIP-schakelaar |
| Isolatie | UL1577-specificatie |
| Protocol | 2-pins schroefklemblok |
| Lusvoeding | Ja (module levert +30 V-uitgang) |
| Voeding | |
| Bescherming tegen omgekeerde polariteit | Bescherming tegen omgekeerde polariteit en over-/onderspanning |
| Ingangsbereik | Ongeregeld +10 ~ +30 VDC |
| Verbruik | 3.5 W (max.) |
| Mechanisch | |
| Afmetingen (mm) | 25 x 116 x 120 (W x L x H) |
| Installatie | DIN-rail (rechtopstaand) |
| Omgeving | |
| Bedrijfstemperatuur | -40 ~ +75 °C |
| Opslagtemperatuur | -40 ~ +80 °C |
| Luchtvochtigheid | 10% ~ 90% RH, niet-condenserend |
Specificaties zoals gepubliceerd door de fabrikant. Wijzigingen voorbehouden.
