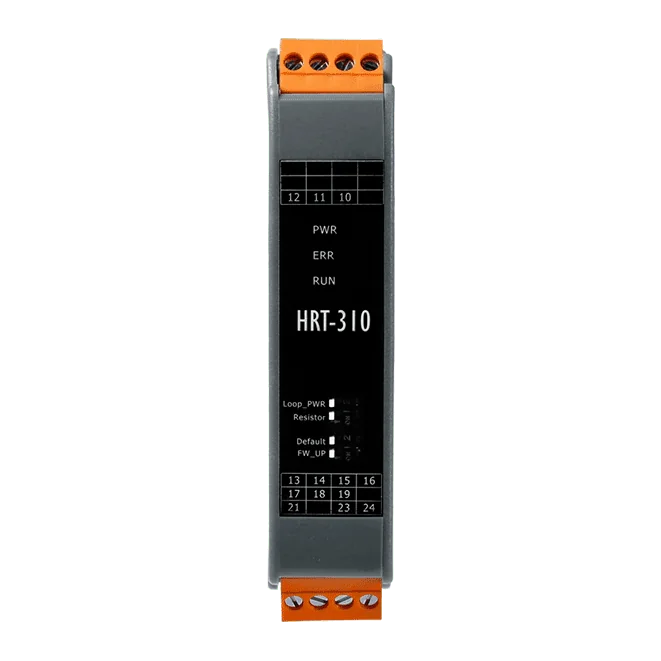

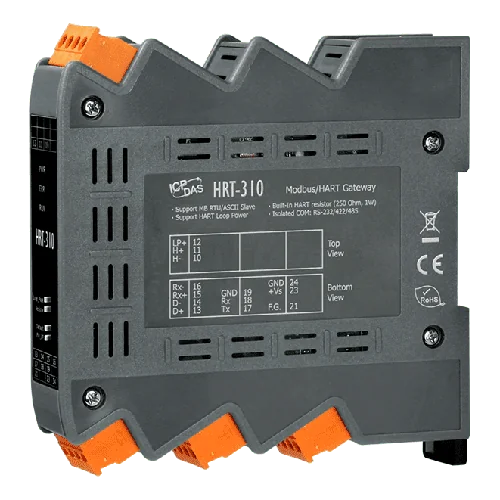

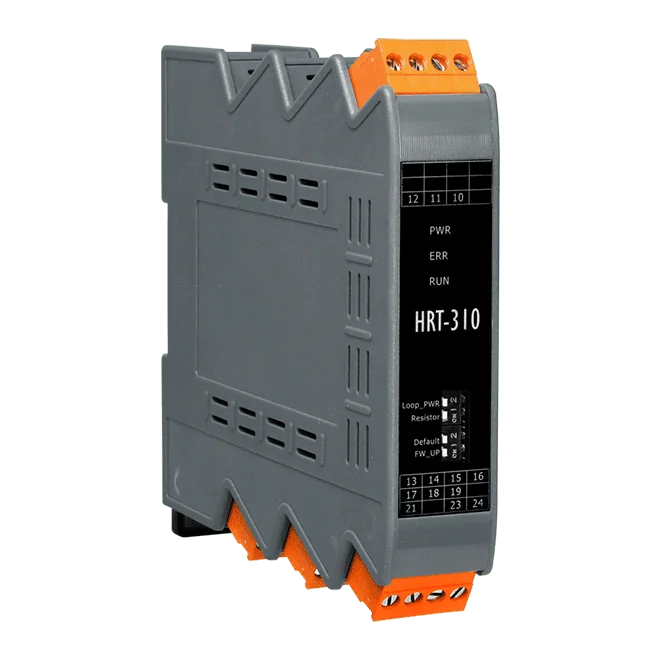

HRT-310 Modbus RTU/ASCII naar HART-gateway, 1-poort HART-master
Modbus RTU/ASCII naar HART-gateway waarmee een Modbus-master HART-apparaten zoals transmitters en actuatoren kan uitlezen, met ondersteuning voor maximaal 15 apparaten per poort. Montage op DIN-rail of aan de wand.
- Ondersteuning voor Modbus RTU en ASCII in Modbus-slave-modus, met seriële interfaces RS-232 (3-draads), RS-422 en RS-485
- Point-to-point- of multidrop-bediening van HART voor maximaal 15 HART-apparaten, met ondersteuning voor HART short- en long-frames
- Ondersteuning voor burstmodus en de mogelijkheid om twee HART-masters toe te staan
- Lusvoeding-uitgang van +30 V voor 2-draads of 4-draads HART-apparaten, met de lusweerstand ingesteld via DIP-schakelaar
- Online vervangen van HART-apparaten en automatische herkenning van long-frame-adressen
- Ingebouwde watchdog en LED-indicatoren voor statusbewaking
€ 473,00 per stuk
| 1-9 st. | € 473,00 | |
|---|---|---|
| 10-30 st. | € 450,00 | −5 % |
| 31+ st. | € 426,00 | −10 % |
Productinformatie "HRT-310 Modbus RTU/ASCII naar HART-gateway, 1-poort HART-master"
HRT-310 CR is een HART-master naar Modbus-slave-gateway. Hiermee kan een Modbus-master toegang krijgen tot HART-veldapparaten, zoals transmitters en actuatoren, zodat hun gegevens zonder maatwerk voor HART-afhandeling in een bestaand Modbus-netwerk kunnen worden opgenomen. De software HG_Tool wordt meegeleverd voor de configuratie van de module en de diagnose van HART-apparaten.
De gateway ondersteunt HART short- en long-frames, burstmodus en point-to-point- of multidrop-topologieën, met maximaal 15 HART-apparaten. Er kunnen twee HART-masters worden toegestaan en HART-apparaten kunnen online worden vervangen. Aan de Modbus-zijde worden de RTU- en ASCII-formaten aangeboden in slave-modus via RS-232 (3-draads), RS-422 of RS-485.
Een typische toepassing is de integratie van HART-debietmeters in een HMI- of SCADA-systeem. Elk HART-apparaat verschijnt voor het hostsysteem als Modbus-slave, zodat het hostsysteem de ingebouwde Modbus RTU-communicatie kan gebruiken om de apparaten rechtstreeks uit te lezen.
Toepassingen
- Industriële automatisering
- Fabrieksautomatisering
- Procesautomatisering
- Integratie van HART-debietmeters en andere HART-apparaten in HMI- of SCADA-systemen via Modbus
- Aansluiten van HART-apparaten op Modbus-netwerken in RS-485-installaties met meerdere kanalen
| Bedrijfstemperatuur: | -25 ~ +75 °C |
|---|---|
| Isolatie: | UL1577 |
| Montage: | DIN-rail |
| Poorten: | 1 HART |
| Producttype: | Gateway |
| Voedingsingang: | +10 ~ +30 VDC |
| Interface: | RS-232 / RS-422 / RS-485 |
| Protocol: | Modbus RTU / Modbus ASCII / HART |
Specificaties
| COM-poorten | |
|---|---|
| Poorten | RS-232 (3 draden) / RS-422 / RS-485 |
| Baudrate | 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 |
| Protocol | Modbus RTU / Modbus ASCII |
| HART | |
| Poorten | 1 |
| Apparaat | 2-draads of 4-draads HART-apparaten |
| Topologie | Punt-tot-punt of multidrop |
| Data | Alleen digitale data |
| Frametype | Korte en lange frame |
| Burstmodus | Ondersteund |
| Max. HART-apparaat | 15 |
| Lusweerstand | 250 Ω (1 W) via DIP-schakelaar |
| Isolatie | UL1577-specificatie |
| Protocol | 2-pins schroefklemblok |
| Lusvoeding | Ja (module levert +30 V-uitgang) |
| Voeding | |
| Bescherming tegen omgekeerde polariteit | Bescherming tegen omgekeerde polariteit en over-/onderspanning |
| Ingangsbereik | Ongeregeld +10 ~ +30 VDC |
| Verbruik | 3.5 W (max.) |
| Mechanisch | |
| Afmetingen (mm) | 25 x 116 x 120 (W x L x H) |
| Installatie | DIN-rail |
| Omgeving | |
| Bedrijfstemperatuur | -25 ~ +75 °C |
| Opslagtemperatuur | -30 ~ +80 °C |
| Luchtvochtigheid | 10% ~ 90% RH, niet-condenserend |
Specificaties zoals gepubliceerd door de fabrikant. Wijzigingen voorbehouden.
