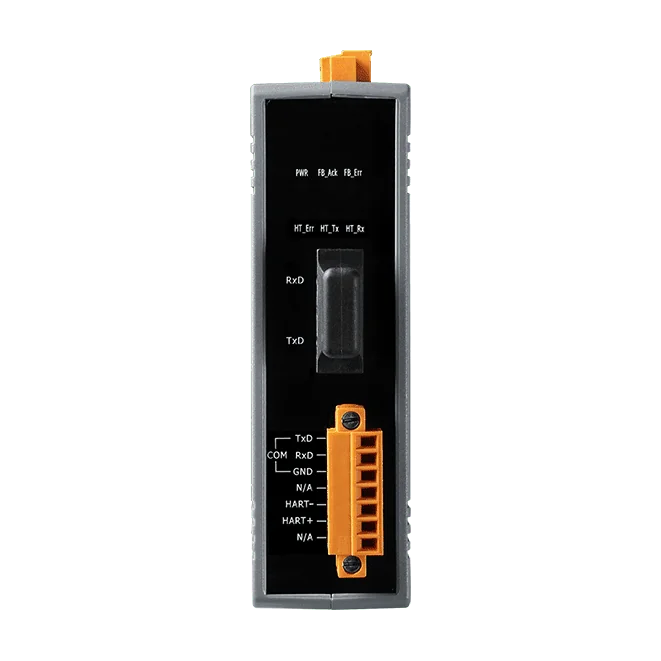

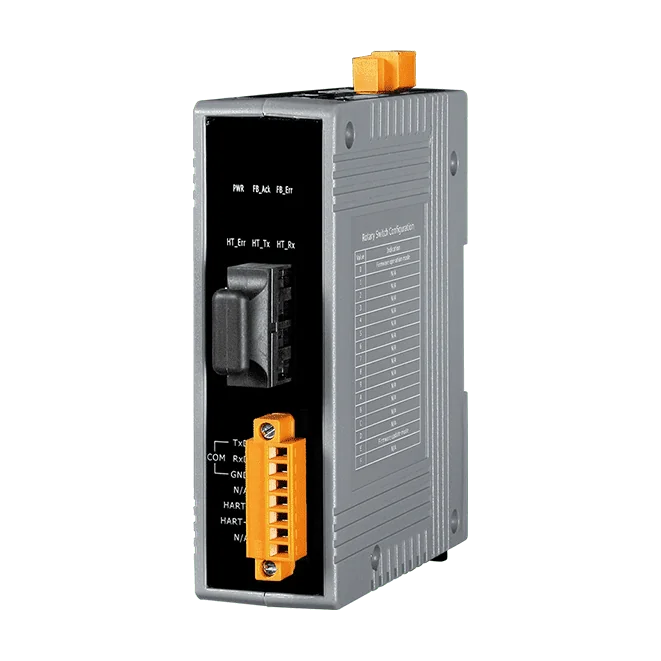

HRT-227CS HART naar Single-Mode Glasvezelconverter, SC 100Base-FX
Zet HART-signalen om naar 100Base-FX single-mode glasvezel en verlengt HART-communicatie tot 30 km via SC-connectoren. Ondersteunt point-to-point- en multi-dropnetwerken.
- Verlengt HART-communicatie tot 30 km over single-mode glasvezel met SC-duplexconnectoren en 100Base-FX, 1310 nm optica
- Ondersteunt HART short- en long-frames, burst mode en point-to-point- of multi-dropbediening met maximaal 15 slave-apparaten
- Twee HART-masters toegestaan; HART-poorten met dezelfde Group ID kunnen met elkaar communiceren

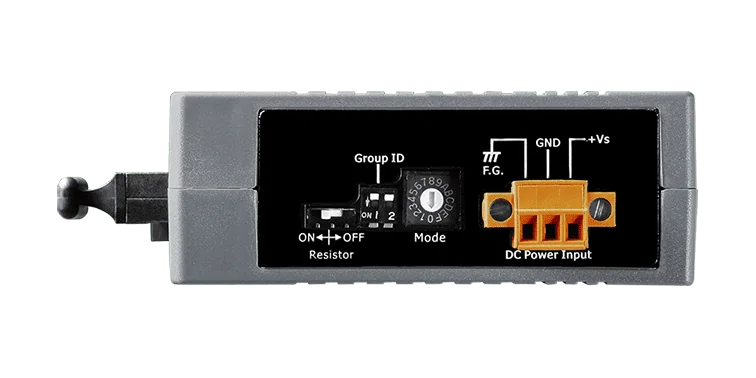

- Selecteerbare 250 Ω lusweerstand ingesteld via DIP-schakelaar
- Detectie van glasvezelbreuk en ingebouwde watchdog
- 4 kV ESD-bescherming en UL1577-isolatie op de HART-poort
€ 515,00 per stuk
| 1-9 st. | € 515,00 | |
|---|---|---|
| 10-30 st. | € 489,00 | −5 % |
| 31+ st. | € 463,00 | −10 % |
Productinformatie "HRT-227CS HART naar Single-Mode Glasvezelconverter, SC 100Base-FX"
De HRT-227CS CR zet een HART-lus om in een single-mode glasvezelverbinding, zodat HART-veldapparaten kunnen worden bewaakt over afstanden die met koperen bekabeling praktisch niet haalbaar zijn. De 1310 nm SC-duplexoptische poort reikt tot 30 km, en de converter is geschikt voor ingenieurs die externe transmitters op een centrale HART-host willen aansluiten zonder de digitale data te verliezen.
De converter verwerkt zowel korte als lange HART-frames en ondersteunt burst mode. Hij kan worden ingesteld in een point-to-point- of multi-dropconfiguratie met maximaal 15 HART-slave-apparaten, en staat twee HART-masters op het netwerk toe. Een selecteerbare lusweerstand van 250 Ω wordt ingesteld via een DIP-schakelaar, zodat de converter zonder externe weerstand kan worden geïnstalleerd waar die normaal vereist is.
De configuratie gebeurt met het gratis hulpprogramma HC_Tool via een RS-232-configuratiepoort, en firmware kan via dezelfde COM-poort worden bijgewerkt. Detectie van glasvezelbreuk en een ingebouwde watchdog ondersteunen de foutdiagnose, terwijl 4 kV ESD-bescherming en UL1577-isolatie op de HART-poort een betrouwbare installatie ondersteunen. De converter wordt op een DIN-rail gemonteerd en is geschikt voor een bedrijfstemperatuur van -25 ~ +75 °C.
Toepassingen
- Stroommeting
- Petrochemische industrie
- Milieubewaking
- Tunnelbewaking
- Bewakingssystemen
- Gebouwbewaking
| Bedrijfstemperatuur: | -25 ~ +75 °C |
|---|---|
| Isolatie: | UL1577 |
| Montage: | DIN-rail |
| Poorten: | 1 |
| Producttype: | Converter |
| Voedingsingang: | +10 ~ +30 VDC |
| Interface: | 100Base-FX SC singlemode |
| Protocol: | HART |
Specificaties
| LED-indicatoren | |
|---|---|
| Status | PWR, FB_Ack, FB_Err, HT_Err, HT_Tx en HT_Rx |
| COM-poorten | |
| Poorten | RS-232 (TXD / RXD / GND) voor configuratie (1200, O, 8, 1) |
| Glasvezel | |
| Poorten | SC Duplex-type ; Singlemode ; 100 Base-FX |
| Glasvezelkabel | 8.3/125, 8.7/125, 9/125 or 10/125 |
| Golflengte | 1310 nm |
| TX-uitgang | -15 dBm min. -8 dBm max. |
| RX-gevoeligheid | -34 dBm max. |
| RX-overbelasting | -5 dBm max. |
| Budget | 19 dBm |
| HART | |
| Poorten | 1 |
| Data | Alleen digitale data |
| Lusweerstand | Selecteerbare 250 Ω-lusweerstand |
| Isolatie | UL1577-specificatie |
| Protocol | 2-pins schroefklemblok (HART+, HART-) |
| Voeding | |
| Bescherming tegen omgekeerde polariteit | Bescherming tegen omgekeerde polariteit en over-/onderspanning |
| Ingangsbereik | Ongeregeld +10 ~ +30 VDC |
| Verbruik | 3W |
| Mechanisch | |
| Afmetingen (mm) | 33.0 x 126 x 101 (W x L x H) |
| Installatie | DIN-rail |
| Omgeving | |
| Bedrijfstemperatuur | -25 ~ +75 °C (-13 to 167ºF) |
| Opslagtemperatuur | -30 ~ +80 °C (-22 to 176ºF) |
| Luchtvochtigheid | 10% ~ 90% RH, niet-condenserend |
Specificaties zoals gepubliceerd door de fabrikant. Wijzigingen voorbehouden.
