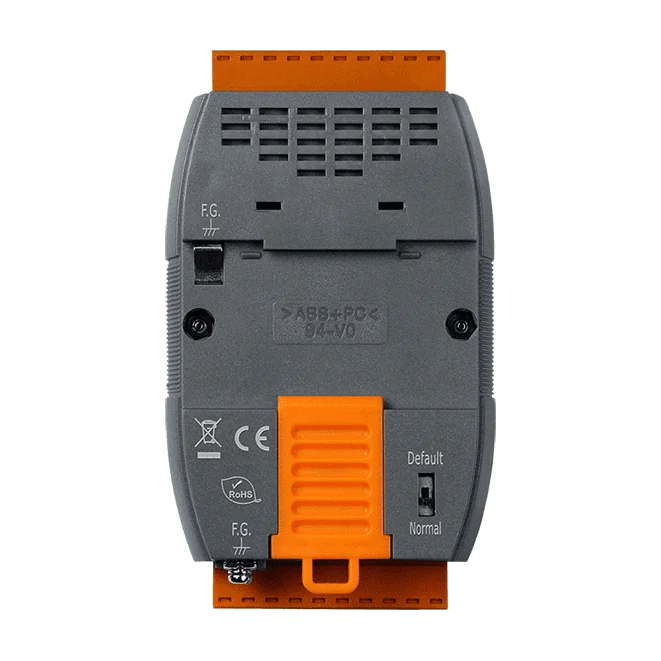

HRT-710-UTA Modbus RTU/ASCII naar HART-gateway, -40 tot +75 °C
Modbus RTU/ASCII naar HART-gateway waarmee een Modbus-master tot 15 HART-apparaten, zoals transmitters en actuatoren, kan uitlezen. Ontworpen voor bedrijf van -40 tot +75 °C.
- Modbus RTU- en ASCII-naar-HART-masterpoort-gateway met één HART-poort
- Punt-naar-punt- of multidrop-HART-bediening voor maximaal 15 HART-apparaten
- Ondersteunt korte en lange HART-frames en HART-burstmodus
- Modbus-slavemodus met RS-232-, RS-422- of RS-485-seriële interface
- Bedrijfstemperatuur -40 ~ +75 °C voor de CR-variant
- Ingebouwde watchdog en LED-indicatoren
€ 465,00 per stuk
| 1-9 st. | € 465,00 | |
|---|---|---|
| 10-30 st. | € 442,00 | −5 % |
| 31+ st. | € 418,00 | −10 % |
Productinformatie "HRT-710-UTA Modbus RTU/ASCII naar HART-gateway, -40 tot +75 °C"
De HRT-710-UTA CR is een HART-masterpoort naar Modbus-slave-gateway. Hiermee kan een Modbus-master HART-apparaten zoals transmitters en actuatoren benaderen, zodat hun data in een HMI- of SCADA-systeem kan worden geïntegreerd zonder aparte HART-interface op de host.
De gateway ondersteunt HART-topologieën met punt-naar-punt en multidrop, met maximaal 15 HART-apparaten, en maakt gebruik van korte en lange frames en HART-burstmodus. Aan de seriële zijde ondersteunt hij Modbus RTU en Modbus ASCII via RS-232, RS-422 of RS-485. Elke module presenteert zijn HART-apparaten als Modbus-slaves; configuratie en diagnose van de HART-apparaten worden uitgevoerd met het softwarehulpprogramma HG_Tool.
De bestelcode CR is de variant voor de toepassing bij -40 ℃, met een bedrijfsbereik van -40 ~ +75 °C. De gateway wordt horizontaal gemonteerd op een DIN-rail of aan een wand.
- Geschikt voor het integreren van HART-debietmeters en andere HART-veldapparaten in Modbus-netwerken
Toepassingen
- Industriële automatisering
- Fabrieksautomatisering
- Procesautomatisering
| Bedrijfstemperatuur: | -40 ~ +75 °C |
|---|---|
| Isolatie: | UL1577 |
| Montage: | DIN-rail / wand |
| Poorten: | 1 HART |
| Producttype: | HART-gateway |
| Voedingsingang: | +10 ~ +30 VDC |
| Interface: | RS-232 / RS-422 / RS-485 |
| Protocol: | HART, Modbus RTU / Modbus ASCII |
Specificaties
| COM-poorten | |
|---|---|
| Poorten | RS-232 (3 draden) / RS-422 / RS-485 |
| Baudrate | 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 |
| Protocol | Modbus RTU / Modbus ASCII |
| HART | |
| Poorten | 1 |
| Apparaat | 2-draads of 4-draads HART-apparaten |
| Topologie | Punt-tot-punt of multidrop |
| Data | Alleen digitale data |
| Frametype | Korte en lange frame |
| Burstmodus | Ondersteund |
| Max. HART-apparaat | 15 |
| Lusweerstand | 250 Ω (1/4 W) via jumper |
| Isolatie | UL1577-specificatie |
| Protocol | 2-pins schroefklemblok |
| Lusvoeding | No |
| Voeding | |
| Bescherming tegen omgekeerde polariteit | Bescherming tegen omgekeerde polariteit en over-/onderspanning |
| Ingangsbereik | Ongeregeld +10 ~ +30 VDC |
| Verbruik | 1 W |
| Mechanisch | |
| Afmetingen (mm) | 72 x 35 x 121 (B x L x H) Detail |
| Installatie | DIN-rail- of wandmontage (horizontaal) |
| Omgeving | |
| Bedrijfstemperatuur | -40 ~ +75 °C |
| Opslagtemperatuur | -40 ~ +80 °C |
| Luchtvochtigheid | 10% ~ 90% RH, niet-condenserend |
Specificaties zoals gepubliceerd door de fabrikant. Wijzigingen voorbehouden.
