I-9094 4-assige bewegingsbesturingsmodule voor XP-9000/WP-9000 PAC
4-assige bewegingsbesturingsmodule met pulsuitgang voor de ICP DAS XP-9000/WP-9000 PAC's, met 4 MHz pulsuitgang, 32-bit encodertellers en T/S-curve versnellingsregeling.
- Onafhankelijke besturing van vier assen, met een maximale pulsuitgangsfrequentie van 4 Mpps per as
- Lineaire interpolatie op elke twee tot drie van de vier assen, en circulaire interpolatie op elke twee assen
- Programmeerbare T/S-curve versnelling en vertraging
- 32-bit encoderteller per as met A/B-fase- of op/neer-pulsingang
- Programmeerbaar automatisch referentiëren per as, met positievergelijking en softwarematige eindposities
- Ondersteuning voor handwiel- en jogfuncties
€ 632,00 per stuk
| 1-9 st. | € 632,00 | |
|---|---|---|
| 10-30 st. | € 601,00 | −5 % |
| 31+ st. | € 569,00 | −10 % |
Productinformatie "I-9094 4-assige bewegingsbesturingsmodule voor XP-9000/WP-9000 PAC"
I-9094 is een 4-assige bewegingsbesturingsmodule met pulsuitgang voor de programmeerbare automatiseringscontrollers XP-9000 en WP-9000. Hij is geschikt voor engineers die bewegingsbesturing voor algemene toepassingen nodig hebben, met onafhankelijke assen, geïnterpoleerde bewegingen en encoderfeedback op een PAC-platform.
De meeste bewegingsfuncties worden uitgevoerd door een speciale motion-ASIC in plaats van door de PAC-processor, waardoor de CPU-belasting laag blijft. Terwijl de motoren worden aangestuurd, kunnen de bewegingsstatus en de overige I/O-kanalen op de PAC nog steeds worden bewaakt. Meerdere bewegingsmodules kunnen op één controller worden geplaatst.
Ingebouwde functies omvatten lineaire en circulaire interpolatie, continue interpolatie, programmeerbare T/S-curveprofielen, automatisch referentiëren, positievergelijking en softwarematige eindposities. Met een set synchrone acties kunnen gebeurtenisgestuurde reacties op de module worden geconfigureerd.
Toepassingen
- Bewegingsbesturingstoepassingen voor algemeen gebruik
| Bedrijfstemperatuur: | -20 ~ +75 °C |
|---|---|
| Isolatie: | 2500 Vrms optisch |
| Producttype: | Bewegingsregelingsmodule |
| Voedingsingang: | +5 V |
| Interface: | 68-pins SCSI-II |
Specificaties
| Software | |
|---|---|
| Ontwikkeling | Visual C++ lib/DLL C#, VB.Net DLL Visual Basic 6.0 |
| Hulpprogramma | EzGo-hulpprogramma |
| Hardware | |
| Connector | 68-pins SCSI-II-connector |
| Algemeen | |
| Aantal assen | 4 |
| Bedrijfsmodus | Semi-gesloten lus |
| Synchrone actie | 10 activeringsfactoren en 14 acties |
| Snelheidsprofiel | T/S-curve |
| Positieregelmodus | Incrementele modus en absolute modus |
| Commandotype | Pulscommando |
| Automatisch zoeken naar home-positie | Ja |
| Ingangssignaalfilter | 2 ~ 16 ms, 8 fasen |
| As-I/O | |
| Servo-interface uitgang | SVON |
| Mechanische schakelaaringang | Home, LMT+/-, NHOME, EMG |
| Positievergelijkingsuitgang | 10 kHz (alleen X en Y) |
| Servo-interface ingang | INP, ALM |
| Encoder-ingang | |
| Modus | A/B-fase, Op/Neer |
| Ringteller-modus | 32-bit |
| Telfrequentie | 4 MHz (max.) |
| Tellerbreedte | 32-bit |
| Pulsuitgang | |
| Modus | CW/CCW, PULSE/DIR |
| Tellerbreedte | 32-bit |
| Snelheid | 4 MHz (max.) |
| Interpolatie | |
| Rond | Willekeurige 2 assen |
| Continu | Ja |
| Lineair | Willekeurige 2 tot 3 van 4 assen |
| Digitale ingang | |
| Kanalen | - |
| Isolatie | 2500 Vrms optische isolatie |
| Digitale uitgang | |
| Kanalen | - |
| Isolatie | 2500 Vrms optische isolatie |
| Voeding | |
| Verbruik | +5 V @ 500 mA |
| Omgeving | |
| Bedrijfstemperatuur | -20 ~ +75°C |
| Opslagtemperatuur | -30 ~ +85°C |
| Luchtvochtigheid | 10 ~ 90% RH, niet-condenserend |
Specificaties zoals gepubliceerd door de fabrikant. Wijzigingen voorbehouden.
Downloads
Aanmelden
Accessoires
SCSI-II 68-pins kabel, 1,5 m (voor toepassingen met hoge bewegingssnelheid).
SCSI-II 68-pins kabel, 3 m (voor toepassingen met hoge bewegingssnelheid).
De DN-8468DB CR is een 4-assig klemmenbord voor stepper- en servobewegingsbesturing, ontworpen om tussen een ICP DAS 4-assige bewegingscontroller en een Delta ASDA-A servoversterker te worden geplaatst. Het biedt elke as een eigen groep signalen voor pulscommando, encoderterugkoppeling, home, nabij-home en eindschakelaars, plus een servo-enable-uitgang, op schroefklemmen voor eenvoudige bedrading.Engineers kiezen dit bord om bedrading van meerdere assen te vereenvoudigen en de controller te beschermen. Snelle fotokoppeling isoleert de interfacesignalen, en de klemmenconnectoren kunnen tussen assen worden omgewisseld om de asindeling te wijzigen zonder opnieuw te bedraden. Een geïntegreerde voedingsmodule accepteert een brede ingang van 20 ~ 26 VDC en levert de spanningen die de eigen schakeling van het bord nodig heeft.Status-LED's voor voeding, home- en eindschakelaars helpen bij inbedrijfstelling en foutopsporing. Waar de controller FRnet ondersteunt, biedt het bord ook een FRnet-klem voor seriële I/O-uitbreiding met hoge snelheid. Het bord is voorzien van de CE-, UKCA-, FCC-, RoHS- en WEEE-markering.ToepassingenStepper- of servobewegingsbesturing met vier assenIntegratie van Delta ASDA-A servoversterkersMeeras-positioneringssystemen gebouwd rond ICP DAS 4-assige bewegingscontrollers
De DN-8468FB is een dochterbord voor 4-assige bewegingscontrollers van ICP DAS, geconfigureerd voor de bedrading naar Fuji FALDIC-W-servoversterkers. Het ondersteunt stepper- of servomotoren met pulscommandotype en is bedoeld voor gebruik met de controllers I-8094, I-8094F, I-8094A, I-8094H en PISO-PS400.Elk van de vier assen heeft een eigen groep schroefklemmen voor de pulsuitgangs-commandolijnen, encoder-terugkoppeling, home-, nabij-home- en eindschakeleringangen, en een servo-enable-uitgang. De signalen zijn op de print fotogekoppeld geïsoleerd om de controller te beschermen. Klemconnectoren zijn verwisselbaar, zodat de asdefinities zonder opnieuw bedraden kunnen worden toegewezen.Een ingebouwde voedingsmodule accepteert een ingang van 20 ~ 26 VDC en levert de spanningen die de schakeling van het bord nodig heeft, met een opgenomen vermogen van 12 W bij 24 VDC. Statusleds tonen de voeding en de toestanden van de home- en eindschakelaars. Er is een FRnet-klem voor high-speed seriële I/O-uitbreiding, mits de controller FRnet ondersteunt. Het bord is gelijst voor CE, UKCA, FCC, RoHS en WEEE.Toepassingen4-assige stepper- of servo-bewegingsbesturing met bewegingscontrollers van ICP DASAansluiten van bewegingscontrollers van ICP DAS op Fuji FALDIC-W-servoversterkersSchroefklemmenbedrading van puls-, encoder- en eindschakelaarsignalen voor machinebesturing met meerdere assen
De DN-8468GB CR is een universeel dochterbord dat vier stappenmotor- of servoassen aansluit op 4-assige bewegingsregelaars van ICP DAS. Het zet de signalen van de regelaar om in schroefklemmenbedrading, met hogesnelheids fotokoppelaarisolatie om de regelaar te beschermen tegen de aandrijfzijde.Elk van de vier assen heeft een eigen groep klemmen voor de pulscommandolijnen, encoderfeedback, home-, near-home- en eindschakeleringangen en een servo-enable-uitgang. Connectoren kunnen tussen assen worden omgewisseld om de asindeling te wijzigen zonder opnieuw te bedraden. Een ingebouwde voedingsmodule accepteert 20 ~ 26 VDC en voedt de interne schakelingen van het bord.Status-LED's tonen de voeding en de toestand van de home- en eindschakelaars. Waar de regelaar FRnet ondersteunt, biedt het bord ook een FRnet-klem voor hogesnelheids seriële I/O-uitbreiding. Geschikt voor ingenieurs die universele bewegingssystemen bouwen en een heldere, geïsoleerde interface nodig hebben tussen een 4-assige regelaar en hun aandrijvingen.ToepassingenVierassige stappenmotorbesturingVierassige servobesturing met pulscommando-aandrijvingenBewegingssystemen met universele motordriversI/O-uitbreiding van de regelaar via FRnet waar ondersteund
DN-8468MB CR is een vieras-aansluitbord voor stappenmotor- en servobewegingsregeling. Het wordt gemonteerd op 4-assige bewegingsregelaars van ICP DAS, zoals de I-8094, I-8094F, I-8094A, I-8094H en PISO-PS400, en is geconfigureerd voor de Mitsubishi MELSERVO-J2 servoversterker.Elke as heeft een eigen groep signalen: pulscommando-uitgangen, encoderterugkoppeling, ingangen voor de referentie-, nabij-referentie- en eindschakelaars, en een uitgang voor servo-inschakeling. De signalen zijn naar schroefklemmen geleid en de asconnectoren kunnen onderling worden verwisseld om de asindeling te wijzigen zonder opnieuw te bedraden. Fotokoppelaarisolatie beschermt de regelaar tegen de aandrijfzijde. Een ingebouwde voedingsmodule, gevoed met 20 ~ 26 VDC, levert de interne schakeling van het bord.Het bord meet 162 mm x 107 mm en is bestemd voor een bedrijfsbereik van -20 ~ +75 °C. Een voedings-LED en status-LED's voor de referentie- en eindschakelaars ondersteunen de inbedrijfstelling en diagnose. Waar de regelaar FRnet ondersteunt, biedt het bord tevens een FRnet-aansluiting voor snelle seriële I/O-uitbreiding.ToepassingenVierassige stappenmotor- of servobewegingsregelingIntegratie van de Mitsubishi MELSERVO-J2 servoversterker
De DN-8468PB is een bewegingsregelende aansluitprintplaat voor ingenieurs die Panasonic MINAS A4/A5 servoversterkers aansturen vanuit viera-assige bewegingsregelaars van ICP DAS. Hij wordt als dochterprintplaat gemonteerd en zet de signalen van de regelaar om naar een schroefklemaansluitpunt, zodat assen kunnen worden aangesloten zonder maatwerkbekabeling.Elk van de vier assen heeft een eigen groep pulscommandolijnen, encoder-terugkoppeling, ingangen voor referentie, bijna-referentie en eindschakelaars, en een servo-inschakeluitgang. Ingebouwde snelle fotokoppelaarscheiding helpt de regelaar te beschermen, en de klemconnectoren kunnen worden verwisseld om de toewijzing van een as te wijzigen zonder opnieuw te bedraden. Een ingebouwde voedingsmodule accepteert 20 ~ 26 VDC en voedt de overige schakelingen op de printplaat.De printplaat is voorzien van de certificeringen CE, UKCA, FCC, RoHS en WEEE. Het bedrijfsbereik is -20 ~ +75 °C en de afmetingen bedragen 162 mm X 107 mm.ToepassingenBewegingsregeling van Panasonic MINAS A4/A5 servoversterkersVierassige stepper- of servo-positioneringssystemen aangestuurd door bewegingsregelaars van ICP DASSignaaluitbreiding en bedrading voor de regelaars I-8094, I-8094F, I-8094A, I-8094H en PISO-PS400
DN-8468UB CR is een klemmenbord-dochterkaart voor de 4-assige motion controllers van ICP DAS, waaronder de I-8094, I-8094F, I-8094A, I-8094H en PISO-PS400. Het brengt de pulscommando-, encoder-feedback- en eindschakelaarsignalen van vier assen naar snap-on klemmenblokken, wat de veldbedrading overzichtelijk houdt en het bord eenvoudiger te onderhouden maakt.Elke as heeft een eigen groep signalen, bestaande uit pulsuitgangen, encoder-feedback, home-, near-home- en eindschakelaaringangen, en een servo-enable-uitgang. Ingebouwde scheidingscircuits beschermen de controller, en de klemmenconnectoren kunnen onderling worden verwisseld om de asfuncties opnieuw toe te wijzen zonder opnieuw te bedraden. Het bord is bedoeld voor universele drivers en voor motorversterkers van Mitsubishi en Panasonic.Een ingebouwde voedingsmodule accepteert een brede ingangsspanning van 20 ~ 26 VDC en levert de spanningen die de schakeling van het bord nodig heeft. Power- en statusleds tonen de toestand van de voeding, home- en eindschakelaars. Waar de controller FRnet ondersteunt, biedt het bord ook een FRnet-aansluiting voor snelle seriële I/O-uitbreiding.ToepassingenMeeassige stappenmotorregeling met 4-assige motion controllers van ICP DASServomotorpositionering met pulscommando-aandrijvingenMotionsystemen met universele, Mitsubishi- of Panasonic-motorversterkersIntegratie van encoder-feedback en eindschakelaarsignalen in motion control-panelen
De DN-8468YB CR is een 4-assige motion control klemmenprintplaat voor ICP DAS-controllers, waaronder de I-8094, I-8094F, I-8094A, I-8094H en PISO-PS400. De printplaat is afgestemd op de Yaskawa Sigma II-, Sigma III- en Sigma V-servoversterkers, zodat engineers pulsuitgangen, encoderfeedback en eindschakelaarsignalen naar een Yaskawa-aandrijving kunnen bedraden zonder zelf een interface te bouwen.Elk van de vier asgroepen beschikt over pulscommandolijnen, encoderfeedback, speciale ingangen voor de referentie-, nabij-referentie- en eindschakelaars, en een servo-enable-uitgang. Schroefklemconnectoren vereenvoudigen de bedrading, en de connectoren kunnen worden omgewisseld om de asdefinities opnieuw toe te wijzen zonder opnieuw te bedraden. Een fotokoppelaarisolatie aan boord helpt de controller te beschermen.Een ingebouwde voedingsmodule genereert de spanningen die de printplaat nodig heeft uit een ingang van 20 ~ 26 VDC. Voedings- en statusleds, inclusief indicatoren voor de referentie- en eindschakelaars, ondersteunen de inbedrijfstelling en het opsporen van storingen. Waar de controller FRnet ondersteunt, biedt een speciale klem uitbreiding van de high-speed seriële I/O.ToepassingenMotion control van Yaskawa Sigma II-, Sigma III- en Sigma V-servosystemen4-assige stepper- of servopositionering gebouwd rond ICP DAS-motion controllers
Vergelijkbare producten

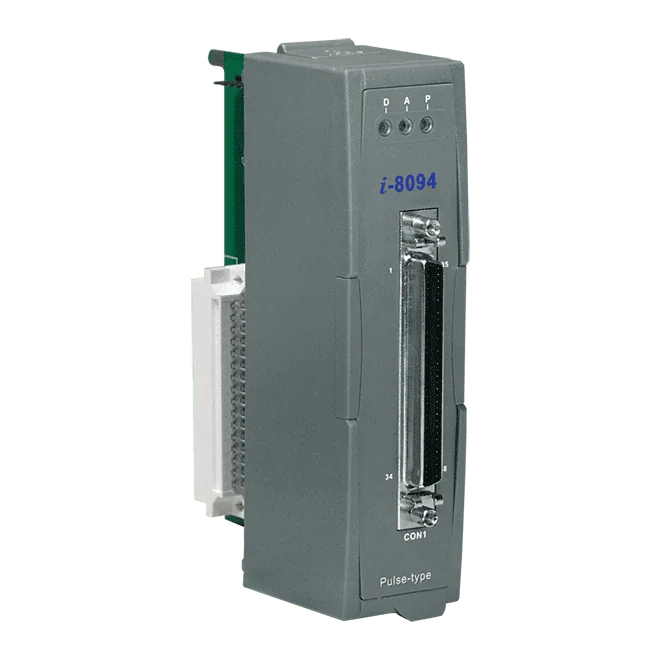

De I-8094-G voegt vier onafhankelijke bewegingsassen toe aan de programmeerbare automatiseringsregelaars XP-8000 en WP-8000 van ICP DAS. De module stuurt stapmotoren of servomotoren met pulsingang aan, met een pulsuitgang van maximaal 4 Mpps per as, en leest per as een 32-bits encoderteller uit. Hij is geschikt voor ingenieurs die algemene meerassige positionering, geïnterpoleerde bewegingen en automatisch referentiëren nodig hebben, zonder de bewegingslogica zelf te moeten ontwikkelen.Het grootste deel van het bewegingswerk, waaronder interpolatie, versnellingsprofilering en referentiëren, wordt uitgevoerd in de speciale bewegings-ASIC van de module, waardoor de PAC-processor weinig belast wordt. De bewegingsstatus en de overige I/O-kanalen van de regelaar kunnen nog steeds worden bewaakt terwijl de motoren draaien, en meerdere bewegingsmodules kunnen één PAC delen. Met een set synchrone acties kunnen gebeurtenisgestuurde reacties op de module worden geconfigureerd.De bestelcode I-8094-G CR is de variant met hoge snelheid van de I-8094-serie. De module is gecertificeerd voor CE, UKCA, FCC, RoHS en WEEE en gebruikt een 68-pins SCSI-II-connector met een bedrijfsbereik van -20 ~ +75°C.ToepassingenAlgemene meerassige bewegingsbesturingBesturing van stapmotoren en servomotoren met pulsingangBewegingsuitbreiding voor XP-8000- en WP-8000-PAC-systemen
