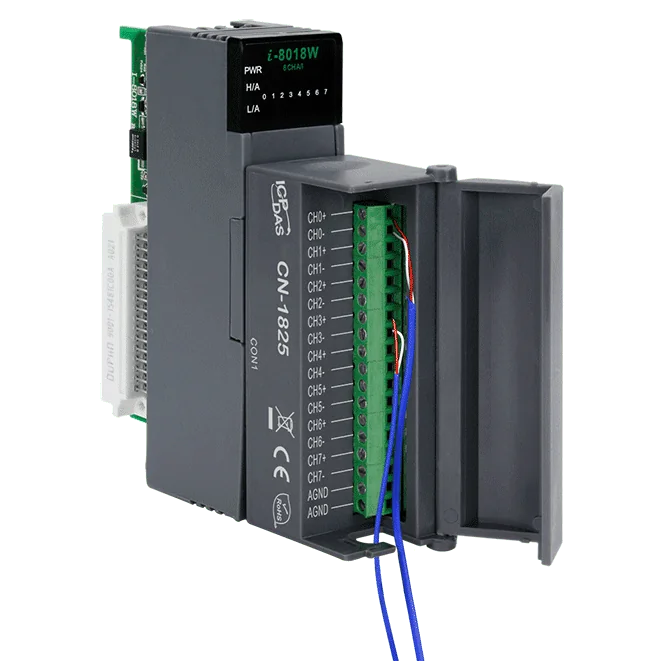

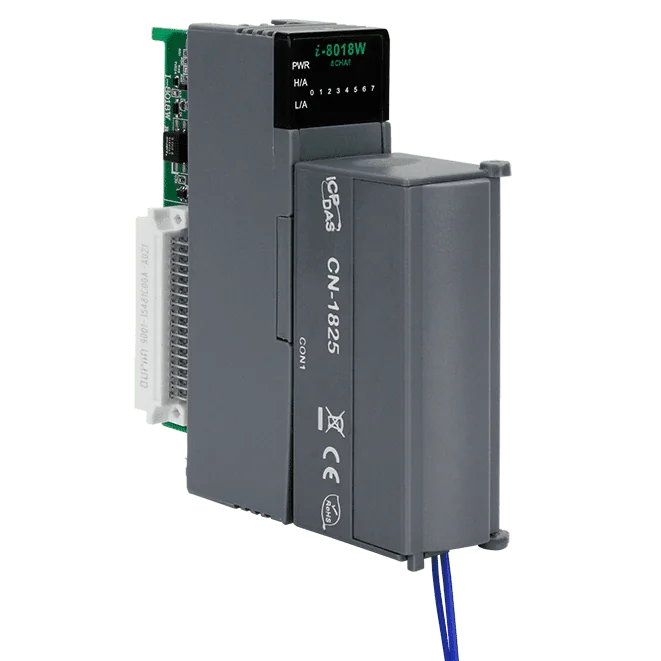

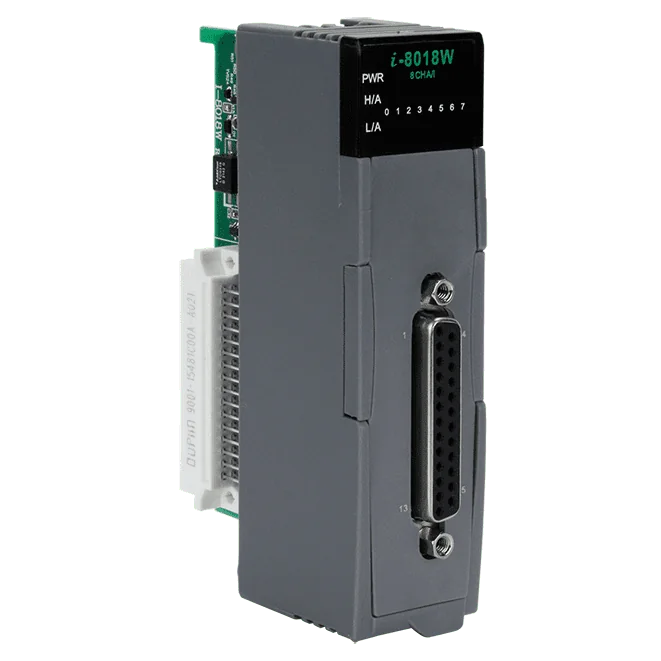

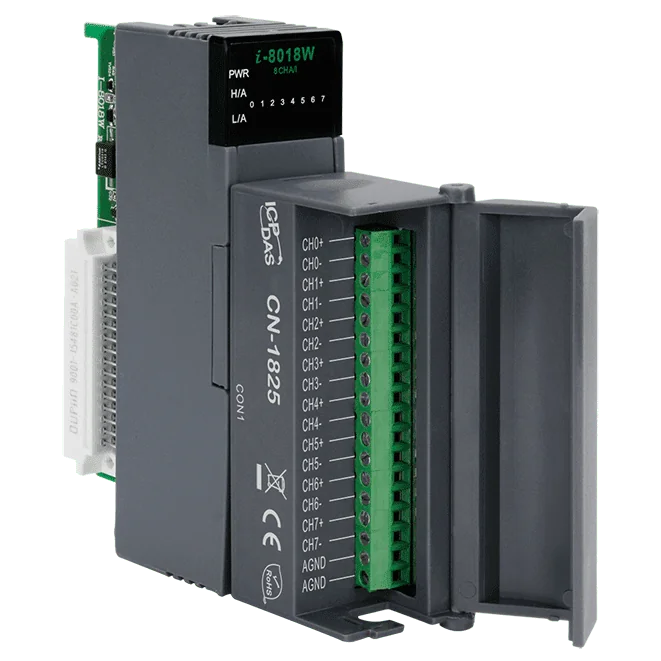

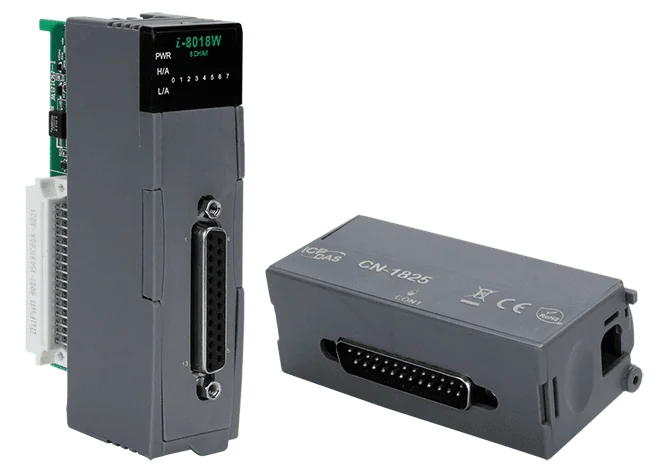

I-8018W-G/S1 8-kanaals snelle thermokoppelingangsmodule, inclusief CN-1825 dochterprint

De I-8014CW-G CR is een analoge ingangsmodule voor ingenieurs die snelle en nauwkeurige stroommeting over acht differentiële kanalen nodig hebben. Elk kanaal wordt bemonsterd met een resolutie van 16 bit. In de single-channel pacer-modus bereikt de bemonstering 250 kS/s, met een ingangsbereik van ±20 mA en 2500 VDC galvanische scheiding binnen de module.Met de Magic Scan-functie kunnen individuele kanalen worden gescand met verschillende ingangsbereiken, terwijl de bemonsteringssnelheid tijdens single-channel scans op 250 kS/s blijft. De functie kan worden uitgevoerd als standaard scan of als Virtual Sample and Hold-functie, een goedkoper alternatief voor hardware-sample-and-hold op veel analoge kaarten.Een onboard FIFO-buffer van 4 K samples slaat de conversieresultaten op. Wanneer het aantal samples een vooraf ingesteld FIFO-niveau overschrijdt, stuurt een interrupt een melding naar de host. In combinatie met de externe triggermodus met post-trigger en een start via interne of externe trigger, is dit geschikt voor snelle en tijdkritische acquisitietaken, zoals trillingsanalyse.ToepassingenSnelle dataacquisitiesystemenTrillingsanalyse

I-8014W-G CR is een hoogwaardige analoge ingangsmodule voor ingenieurs die snelle en nauwkeurige registratie van spannings- en stroomsignalen nodig hebben. Het biedt tot 16 single-ended of 8 differentiële ingangen, instelbaar met jumpers, met 16-bit resolutie en een single-channel pacer-samplefrequentie van 250 kS/s.De Magic Scan-functie laat elk ingangskanaal zijn eigen ingangsbereik gebruiken, en single-channel scanning behoudt de volledige snelheid van 250 kS/s. Magic Scan kan werken als standaard scan of als Virtual Sample and Hold-functie, die sample-and-hold-achtige werking biedt zonder de kosten die doorgaans met deze functie op analoge ingangskaarten gepaard gaan.Een onboard FIFO-buffer van 4 k samples slaat de conversieresultaten op. Wanneer het aantal samples een vooraf gedefinieerd FIFO-niveau overschrijdt, waarschuwt een interrupt de host, wat geschikt is voor tijdkritische acquisitietaken zoals trillingsanalyse. Interne of externe triggerstart en externe trigger na de trigger worden ondersteund.ToepassingenSnelle dataacquisitiesystemenTrillingsanalyse

De I-8017DW-G is een analoge ingangsmodule voor ingenieurs die snelle, meerkanaals acquisitie nodig hebben van spannings- of stroombronnen. Het accepteert 8 differentiële of 16 single-ended ingangen, met een resolutie van 14 bit en een bandbreedte van 100 kHz.Elk kanaal kan afzonderlijk worden geconfigureerd voor ±10 VDC, ±5 VDC, ±2,5 VDC, ±1,25 VDC of ±20 mA. Stroomingang wordt geselecteerd met een jumper, en de interne weerstand voor differentiële stroommeting is eveneens met een jumper instelbaar. De module wordt standaard geleverd met spanningsingang geselecteerd. De bemonstering bereikt 90 kS/s in single-channel polling-modus, 50 kS/s in single-channel interrupt-modus en 16 kS/s in 8-kanaals scanmodus.De isolatie bedraagt 2500 VDC binnen de module, en elke klem is beveiligd tegen ±4 kV ESD-contactontlading. De bestelling I-8017DW-G-G CR omvat een CA-4002F DB37-female connector met kunststof kap, zodat deze klaar is voor bedrading in het veld.ToepassingenSnelle dataacquisitiesystemenProcesbewaking en -regelingTrillingsanalyseDigitale patroongeneratie via een digitale I/O-poort

De I-8017H CR is een 8-kanaals differentiële analoge ingangsmodule voor ingenieurs die snel en per kanaal afzonderlijk configureerbaar spannings- of stroomsignalen willen meten. Elk kanaal kan worden ingesteld op een eigen ingangsbereik, van ±10 VDC tot ±1,25 VDC, of op ±20 mA.De meetprestaties worden bepaald door de 14-bit omzetter en de gebruikte bemonsteringsmodus. Single-channel polling haalt 100 kS/s, single-channel interruptmodus 50 kS/s en de 8-kanaals scanmodus 16 kS/s. Triggering kan intern of extern zijn. De ingangsimpedantie (20 K, 200 K of 20 M) wordt met een jumper geselecteerd.Stroomingangen vereisen een optionele externe weerstand van 125 Ω, die moet worden geplaatst voor stroombronmetingen. De module biedt ±4 kV ESD-bescherming op elke aansluiting en 2500 VDC isolatie tussen de interne schakelingen van de module. Deze CR-variant heeft een blauwe behuizing en draagt CE-, FCC-, RoHS- en WEEE-markering.ToepassingenSnel dataverzamelingssysteemProcesbewaking en -regelingTrillingsanalyseDigitale patroongeneratie vanuit digitale I/O-poort
