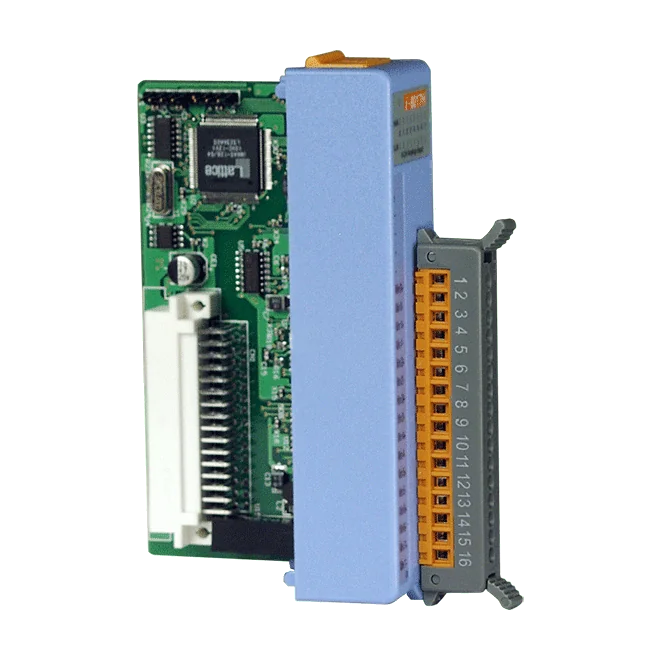

I-8017H 8-kan. differentiële analoge ingangsmodule, 14-bit, spanning/stroom
8-kanaals differentiële analoge ingangsmodule met 14-bit resolutie, configureerbaar bereik per kanaal en 2500 VDC isolatie binnen de module. Variant met blauwe behuizing.
- 8 differentiële analoge ingangen, elk kanaal afzonderlijk configureerbaar
- Spanningsbereiken van ±10 VDC, ±5 VDC, ±2,5 VDC en ±1,25 VDC, of stroombereik van ±20 mA
- 14-bit resolutie met bemonstering tot 100 kS/s in single-channel pollingmodus
- Stroommeting vereist een optionele externe weerstand van 125 Ω
- Interne of externe trigger
- Met jumper selecteerbare ingangsimpedantie van 20 K, 200 K of 20 M
€ 355,00 per stuk
| 1-9 st. | € 355,00 | |
|---|---|---|
| 10-30 st. | € 338,00 | −5 % |
| 31+ st. | € 320,00 | −10 % |
Productinformatie "I-8017H 8-kan. differentiële analoge ingangsmodule, 14-bit, spanning/stroom"
De I-8017H CR is een 8-kanaals differentiële analoge ingangsmodule voor ingenieurs die snel en per kanaal afzonderlijk configureerbaar spannings- of stroomsignalen willen meten. Elk kanaal kan worden ingesteld op een eigen ingangsbereik, van ±10 VDC tot ±1,25 VDC, of op ±20 mA.
De meetprestaties worden bepaald door de 14-bit omzetter en de gebruikte bemonsteringsmodus. Single-channel polling haalt 100 kS/s, single-channel interruptmodus 50 kS/s en de 8-kanaals scanmodus 16 kS/s. Triggering kan intern of extern zijn. De ingangsimpedantie (20 K, 200 K of 20 M) wordt met een jumper geselecteerd.
Stroomingangen vereisen een optionele externe weerstand van 125 Ω, die moet worden geplaatst voor stroombronmetingen. De module biedt ±4 kV ESD-bescherming op elke aansluiting en 2500 VDC isolatie tussen de interne schakelingen van de module. Deze CR-variant heeft een blauwe behuizing en draagt CE-, FCC-, RoHS- en WEEE-markering.
Toepassingen
- Snel dataverzamelingssysteem
- Procesbewaking en -regeling
- Trillingsanalyse
- Digitale patroongeneratie vanuit digitale I/O-poort
| Analoge ingangen: | 8 |
|---|---|
| Bedrijfstemperatuur: | -25 ~ +75 °C |
| Isolatie: | 2500 VDC |
| Producttype: | Module analoge ingang |
Specificaties
| Isolatie | |
|---|---|
| Intra-modulaire isolatie | 2500 VDC |
| EMS-bescherming | |
| ESD (IEC 61000-4-2) | ± 4 kV contact voor elke klem |
| LED-indicatoren | |
| Status | 1 x Voeding en communicatie 16 x I/O |
| Analoge ingang | |
| Kanalen | 8-kanaals differentieel |
| Bereik | Spanning: ±10 VDC, ±5 VDC, ±2,5 VDC, ±1,25 VDC Stroom: ±20 mA, vereist optionele externe weerstand van 125 Ω |
| Resolutie | 14-bit |
| Bemonsteringssnelheid | Enkel kanaal polling-modus: 100 kS/s Enkel kanaal interruptmodus: 50 kS/s 8 kanalen scanmodus: 16 kS/s |
| Ingangsimpedantie | 20 K, 200 K, 20 M (jumperinstelbaar) |
| Configuratie per afzonderlijk kanaal | Ja |
| Voeding | |
| Verbruik | 2 W max. |
| Mechanisch | |
| Afmetingen (mm) | 31 x 116 x 88 (W x L x H) |
| Omgeving | |
| Bedrijfstemperatuur | -25 ~ +75 °C |
| Opslagtemperatuur | -40 ~ +85 °C |
| Luchtvochtigheid | 10 ~ 90% RH, niet-condenserend |
Specificaties zoals gepubliceerd door de fabrikant. Wijzigingen voorbehouden.
