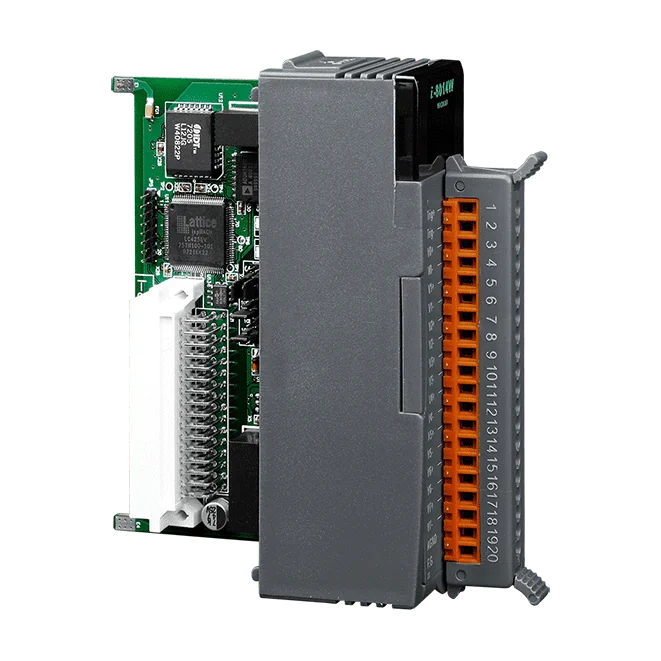

I-8014W-G Analoge ingangsmodule, 16/8-kan. spanning/stroom, 16-bit 250 kS/s
16-bit analoge ingangsmodule met tot 16 single-ended of 8 differentiële kanalen, 250 kS/s sampling en een FIFO-buffer van 4 k samples voor snelle dataacquisitie.

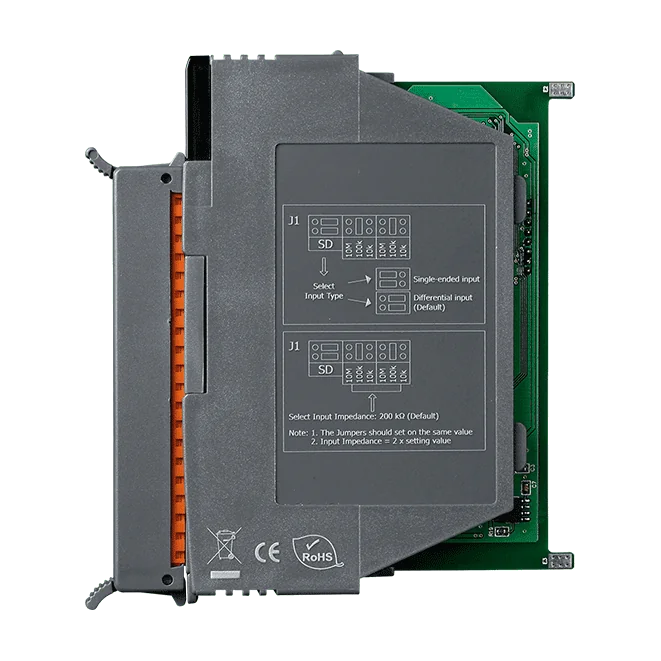

- Tot 16 single-ended of 8 differentiële ingangen, instelbaar met jumpers
- Spanningsbereiken van ±10 V, ±5 V, ±2,5 V en ±1,25 V, plus ±20 mA stroomingang met een optionele externe weerstand van 125 Ω
- 16-bit ADC met 250 kS/s sampling in single-channel pacer-modus
- Onboard FIFO-buffer van 4 k samples met interrupt wanneer het vooraf ingestelde niveau is bereikt
- Magic Scan met ingangsbereiken per kanaal en Virtual Sample and Hold-werking
- Interne of externe triggerstart met externe trigger na de trigger
€ 428,00 per stuk
| 1-9 st. | € 428,00 | |
|---|---|---|
| 10-30 st. | € 406,00 | −5 % |
| 31+ st. | € 385,00 | −10 % |
Productinformatie "I-8014W-G Analoge ingangsmodule, 16/8-kan. spanning/stroom, 16-bit 250 kS/s"
I-8014W-G CR is een hoogwaardige analoge ingangsmodule voor ingenieurs die snelle en nauwkeurige registratie van spannings- en stroomsignalen nodig hebben. Het biedt tot 16 single-ended of 8 differentiële ingangen, instelbaar met jumpers, met 16-bit resolutie en een single-channel pacer-samplefrequentie van 250 kS/s.
De Magic Scan-functie laat elk ingangskanaal zijn eigen ingangsbereik gebruiken, en single-channel scanning behoudt de volledige snelheid van 250 kS/s. Magic Scan kan werken als standaard scan of als Virtual Sample and Hold-functie, die sample-and-hold-achtige werking biedt zonder de kosten die doorgaans met deze functie op analoge ingangskaarten gepaard gaan.
Een onboard FIFO-buffer van 4 k samples slaat de conversieresultaten op. Wanneer het aantal samples een vooraf gedefinieerd FIFO-niveau overschrijdt, waarschuwt een interrupt de host, wat geschikt is voor tijdkritische acquisitietaken zoals trillingsanalyse. Interne of externe triggerstart en externe trigger na de trigger worden ondersteund.
Toepassingen
- Snelle dataacquisitiesystemen
- Trillingsanalyse
| Analoge ingangen: | 16 single-ended / 8 differentieel |
|---|---|
| Bedrijfstemperatuur: | -25 ~ +75 °C |
| Isolatie: | 2500 VDC |
| Producttype: | Module analoge ingang |
Specificaties
| Isolatie | |
|---|---|
| Intra-modulaire isolatie | 2500 VDC |
| EMS-bescherming | |
| ESD (IEC 61000-4-2) | ± 4 kV contact voor elke klem |
| LED-indicatoren | |
| Status | 1 x Voeding en communicatie |
| Analoge ingang | |
| Kanalen | 16-kan. Single-ended/8-kan. Differentieel |
| Type | Spanning Stroom |
| Bereik | Spanning: ±10 VDC, ±5 VDC, ±2,5 VDC, ±1,25 VDC Stroom: -20 mA ~ +20 mA (Vereist optionele externe weerstand van 125 Ω) |
| Resolutie | 16-bit |
| Nauwkeurigheid | 0,05% van FSR |
| Bemonsteringssnelheid | Enkel kanaal pacer-modus: 250 kS/s Enkel kanaal polling-modus: 45 kS/s 8 kanalen polling-modus: 25 kS/s |
| Ingangsimpedantie | 20 K, 200 K, 20 M (jumperkeuze) |
| Overspanningsbeveiliging | -45 VDC ~ +60 VDC |
| Voeding | |
| Verbruik | 2.5 W max. |
| Mechanisch | |
| Afmetingen (mm) | 30 x 102 x 115 (W x L x H) |
| Omgeving | |
| Bedrijfstemperatuur | -25 ~ +75 °C |
| Opslagtemperatuur | -30 ~ +80 °C |
| Luchtvochtigheid | 10 ~ 90% RH, niet-condenserend |
Specificaties zoals gepubliceerd door de fabrikant. Wijzigingen voorbehouden.
