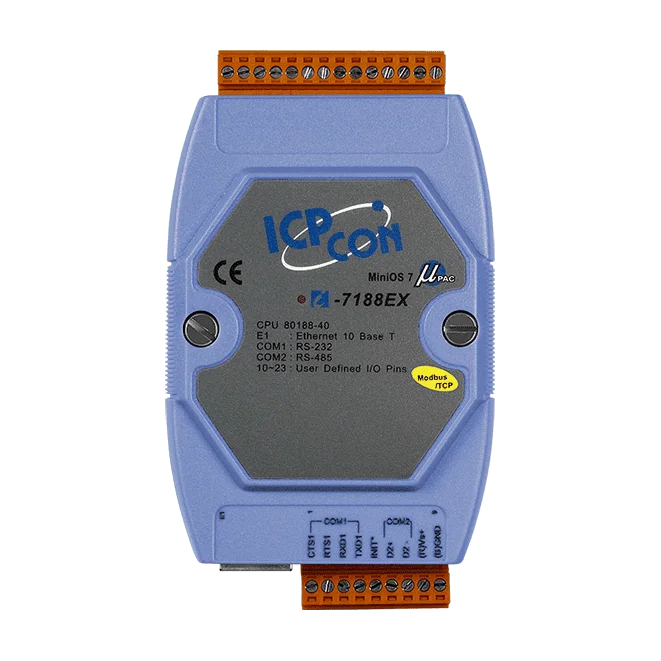

I-7188EX-MTCP Programmeerbare Modbus TCP naar RTU-gateway, RS-232/485

De I-7188EXD-MTCP is een programmeerbare seriële-naar-Ethernet device server met één RS-232- en één RS-485-poort, die seriële apparatuur koppelt aan een 10 Base-T-netwerk. Het apparaat werkt ook als Modbus TCP naar RTU gateway, zodat SCADA- en HMI-software die Modbus TCP gebruikt kan communiceren met seriële Modbus-apparaten.ICP DAS levert XServer- en Modbus-bibliotheken in C voor het bouwen van maatwerkapplicaties. Met deze hulpmiddelen kunnen engineers seriële apparaten aansluiten op Ethernet- en internetcommunicatie en het standaard Modbus-protocol gebruiken met SCADA-pakketten. De fabrikant noemt Indusoft, ISaGRAF, DasyLab, Trace Mode, Citect en iFix als voorbeelden.De hardware is gebouwd rond een 80188-CPU op 40 MHz, met 512 KB flash en 512 KB SRAM, plus een realtimeklok, watchdogtimer en een 5-cijferig 7-segment LED-display. Een I/O-uitbreidingsbus ondersteunt één X-board, met een keuze uit meer dan 50 boards met A/D-, D/A-, D/I-, D/O- en seriële functies. Deze CR-variant met blauwe behuizing wordt geleverd met dezelfde specificaties als het standaardmodel.ToepassingenRS-232/RS-485-apparaten aansluiten op Ethernet-netwerkenModbus TCP naar RTU gateway voor SCADA- en HMI-systemenA/D-, D/A-, D/I-, D/O- of seriële I/O toevoegen via één uitbreidingsboard

De I-7188E2-MTCP is een handformaat programmeerbare gateway waarmee seriële apparatuur op een Ethernet-netwerk kan worden aangesloten. Hij koppelt een RS-232-poort en een RS-485-poort aan een 10BASE-T-verbinding, zodat ingenieurs bestaande seriële apparaten beschikbaar kunnen maken voor Modbus TCP-clients zonder de veldhardware opnieuw te ontwerpen.De unit is gebouwd rond een 80188-40 CPU met 384 KB SRAM en 512 KB Flash en draait op de ingebouwde MiniOS7- en Modbus-firmware. Applicatiecode kan in C worden geschreven met de meegeleverde software development toolkits, waaronder XServer- en Modbus-bibliotheken.Deze bestelcode betreft de uitvoering met blauwe behuizing. De unit wordt op een DIN-rail gemonteerd en werkt op een voeding van +10 ~ 30 VDC over een bedrijfstemperatuurbereik van -25 ~ +75 °C.ToepassingenIntegratie van RS-232/RS-485-apparaten in Ethernet-netwerkenModbus TCP naar RTU-gateway voor SCADA- en HMI-communicatieAansluiting van seriële apparatuur op SCADA-pakketten zoals Indusoft, ISaGARF, DasyLab, Trace Mode, Citect en iFix

De I-7188E2D-MTCP CR is een programmeerbare device server in handzakformaat die seriële apparatuur aansluit op Ethernet. Aan de seriële zijde beschikt hij over één RS-232- en één RS-485-poort, en aan de netwerkzijde over een 10BASE-T RJ-45-aansluiting. Bestaande veldapparaten kunnen zo via een Ethernetnetwerk worden bereikt zonder dat ze hoeven te worden vervangen.Naast eenvoudige serieel-naar-Ethernet-koppeling werkt het apparaat als Modbus TCP naar RTU-gateway. Hierdoor kunnen SCADA- en HMI-software die Modbus TCP spreekt, apparaten op de seriële bus lezen en beschrijven. ICP DAS levert XServer- en Modbus-bibliotheken, samen met ontwikkelgereedschappen voor de C-taal, zodat het gedrag van het apparaat op de toepassing kan worden aangepast. Het ingebouwde MiniOS7 voert het programma uit.De CR-uitvoering wordt geleverd met een blauwe behuizing en is voorzien van een 80188 CPU van 40 MHz, 384 KB SRAM, 512 KB flash en 2 KB EEPROM. Een vijfcijferig 7-segment LED-display, een programmeerbare LED-indicator en een watchdog-timer ondersteunen het controleren van de status ter plaatse en onbeheerd bedrijf. Het apparaat wordt op een DIN-rail gemonteerd en accepteert een voeding van +10 tot 30 VDC.ToepassingenSeriële RS-232/RS-485-apparaten aansluiten op EthernetnetwerkenModbus TCP-toegang bieden tot Modbus RTU-apparaten voor SCADA- en HMI-systemenSeriële apparaten integreren met SCADA-pakketten zoals Indusoft, DasyLab en iFix

De I-7188E2D-MTCP-G is een programmeerbare gateway die seriële apparaten op Ethernet aansluit. Het apparaat beschikt over één 10BASE-T RJ-45-poort naast RS-232- en RS-485-seriële poorten en kan dienen als Modbus TCP naar RTU-gateway, zodat Modbus TCP-clients zoals SCADA- en HMI-software toegang krijgen tot apparatuur met een RTU-interface.De unit is gebouwd rond een 80188-40-CPU met 512 KB flash en 384 KB SRAM, draait op ICP DAS MiniOS7 en wordt geprogrammeerd in C met het meegeleverde software development tool kit. Er worden XServer- en Modbus-bibliotheken geleverd voor het bouwen van maatwerklogica voor serieel-naar-Ethernet-communicatie, met een 5-cijferige 7-segment LED-display, een programmeerbare LED-indicator en een ingebouwde watchdog-timer voor status en betrouwbaarheid.Het achtervoegsel -G duidt op de versie met grijze behuizing. De unit is gespecificeerd voor een voeding van +10 tot 30 VDC, bedrijf van -25 tot +75 °C en montage op DIN-rail in een compacte behuizing van 72 x 112 x 33 mm.ToepassingenSeriële apparaten integreren in Ethernet-netwerkenModbus TCP naar RTU-gateway voor SCADA- en HMI-systemenCommunicatie met SCADA-software zoals Indusoft, DasyLab, Trace Mode, Citect en iFix
