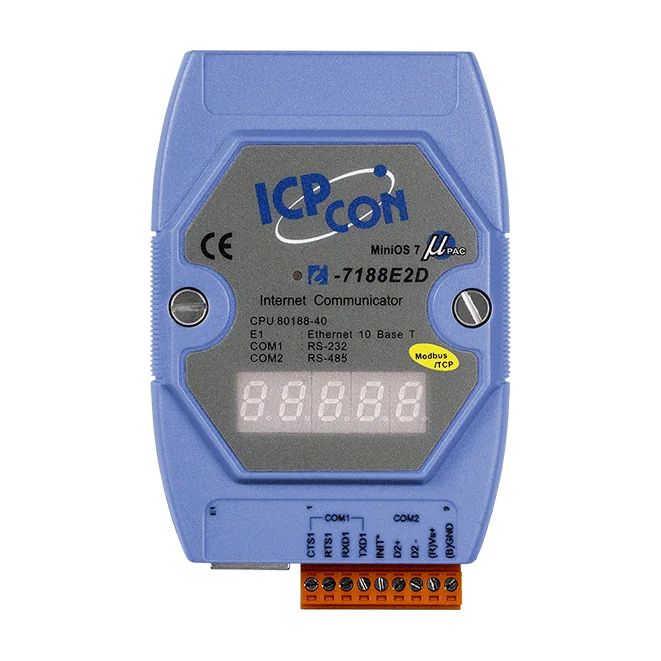

I-7188E2D-MTCP Gateway van handzakformaat, Modbus TCP/RTU, RS-232/RS-485 naar Ethernet
Programmeerbare device server die seriële RS-232/RS-485-apparaten koppelt aan een Ethernetnetwerk en fungeert als Modbus TCP naar RTU-gateway voor SCADA- en HMI-systemen.
- Modbus TCP naar RTU-gateway voor SCADA- en HMI-communicatie met seriële apparaten
- Één RS-232- en één RS-485-poort, met seriële snelheden tot 115200 bps
- 10BASE-T Ethernetpoort (NE2000-compatibel) op RJ-45
- Ingebouwd MiniOS7 met ontwikkelpakketten voor C-taal en Modbus-bibliotheken
- 80188 CPU van 40 MHz, 384 KB SRAM, 512 KB flash en 2 KB EEPROM
- Vijfcijferig 7-segment LED-display, programmeerbare LED-indicator en watchdog-timer
€ 248,00 per stuk
| 1-9 st. | € 248,00 | |
|---|---|---|
| 10-30 st. | € 236,00 | −5 % |
| 31+ st. | € 223,00 | −10 % |
Productinformatie "I-7188E2D-MTCP Gateway van handzakformaat, Modbus TCP/RTU, RS-232/RS-485 naar Ethernet"
De I-7188E2D-MTCP CR is een programmeerbare device server in handzakformaat die seriële apparatuur aansluit op Ethernet. Aan de seriële zijde beschikt hij over één RS-232- en één RS-485-poort, en aan de netwerkzijde over een 10BASE-T RJ-45-aansluiting. Bestaande veldapparaten kunnen zo via een Ethernetnetwerk worden bereikt zonder dat ze hoeven te worden vervangen.
Naast eenvoudige serieel-naar-Ethernet-koppeling werkt het apparaat als Modbus TCP naar RTU-gateway. Hierdoor kunnen SCADA- en HMI-software die Modbus TCP spreekt, apparaten op de seriële bus lezen en beschrijven. ICP DAS levert XServer- en Modbus-bibliotheken, samen met ontwikkelgereedschappen voor de C-taal, zodat het gedrag van het apparaat op de toepassing kan worden aangepast. Het ingebouwde MiniOS7 voert het programma uit.
De CR-uitvoering wordt geleverd met een blauwe behuizing en is voorzien van een 80188 CPU van 40 MHz, 384 KB SRAM, 512 KB flash en 2 KB EEPROM. Een vijfcijferig 7-segment LED-display, een programmeerbare LED-indicator en een watchdog-timer ondersteunen het controleren van de status ter plaatse en onbeheerd bedrijf. Het apparaat wordt op een DIN-rail gemonteerd en accepteert een voeding van +10 tot 30 VDC.
Toepassingen
- Seriële RS-232/RS-485-apparaten aansluiten op Ethernetnetwerken
- Modbus TCP-toegang bieden tot Modbus RTU-apparaten voor SCADA- en HMI-systemen
- Seriële apparaten integreren met SCADA-pakketten zoals Indusoft, DasyLab en iFix
| Bedrijfstemperatuur: | -25 ~ +75 °C |
|---|---|
| Montage: | DIN-rail |
| Poorten: | 3 |
| Producttype: | Programmeerbare Modbus-gateway |
| Voedingsingang: | +10 ~ 30 VDC |
| Interface: | 10BASE-T Ethernet, RS-232, RS-485 |
| Protocol: | Modbus RTU, Modbus TCP |
Specificaties
| CPU-module | |
|---|---|
| CPU | 80188, 40 MHz of compatibel |
| EEPROM | 2 KB |
| Flash | 512 KB |
| SRAM | 384 KB |
| Watchdog-timer | Ja |
| Display | |
| Type | 5 x 7-segment LED-display met cijfers |
| LED-indicatoren | |
| Status | 1 x System |
| Ethernet | |
| Poorten | 1 x RJ-45, 10 Base-T |
| COM-poorten | |
| Poorten | 1 x RS-232, 1 x RS-485 |
| Baudrate | 115200 bps max. |
| Voeding | |
| Ingangsbereik | +10 ~ 30 VDC |
| Verbruik | 3.0 W |
| Mechanisch | |
| Afmetingen (mm) | 72 x 112 x 33 (W x H x D) |
| Installatie | DIN-railmontage |
| Omgeving | |
| Bedrijfstemperatuur | -25 ~ +75 °C |
| Opslagtemperatuur | -40 ~ +80 °C |
| Luchtvochtigheid | 5 ~ 90%, niet-condenserend |
Specificaties zoals gepubliceerd door de fabrikant. Wijzigingen voorbehouden.
