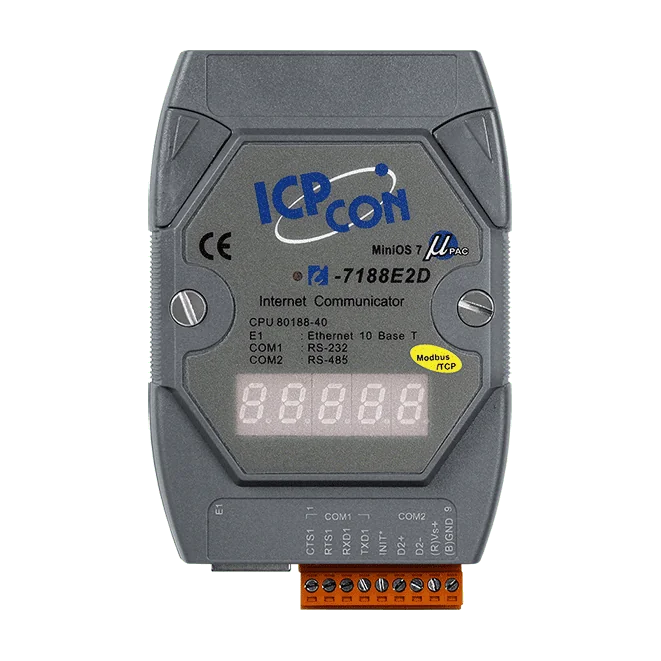

I-7188E2D-MTCP-G Palmformaat Modbus TCP naar RTU-gateway, RS-232/RS-485
Programmeerbare palmformaat gateway die RS-232/RS-485 seriële apparaten koppelt aan een Ethernet-netwerk en werkt als Modbus TCP naar RTU-gateway voor SCADA- en HMI-systemen. Variant met grijze behuizing.
- Modbus TCP naar RTU-gateway voor SCADA- en HMI-communicatie
- Koppelt RS-232- en RS-485-seriële apparaten aan een 10BASE-T Ethernet-netwerk
- 80188-40-CPU met 512 KB flash, 384 KB SRAM en 2 KB EEPROM
- Ingebouwd MiniOS7 met C-taal software development tool kit
- 5-cijferige 7-segment LED-display en programmeerbare LED-indicator
- Ingebouwde watchdog-timer
€ 248,00 per stuk
| 1-9 st. | € 248,00 | |
|---|---|---|
| 10-30 st. | € 236,00 | −5 % |
| 31+ st. | € 223,00 | −10 % |
Productinformatie "I-7188E2D-MTCP-G Palmformaat Modbus TCP naar RTU-gateway, RS-232/RS-485"
De I-7188E2D-MTCP-G is een programmeerbare gateway die seriële apparaten op Ethernet aansluit. Het apparaat beschikt over één 10BASE-T RJ-45-poort naast RS-232- en RS-485-seriële poorten en kan dienen als Modbus TCP naar RTU-gateway, zodat Modbus TCP-clients zoals SCADA- en HMI-software toegang krijgen tot apparatuur met een RTU-interface.
De unit is gebouwd rond een 80188-40-CPU met 512 KB flash en 384 KB SRAM, draait op ICP DAS MiniOS7 en wordt geprogrammeerd in C met het meegeleverde software development tool kit. Er worden XServer- en Modbus-bibliotheken geleverd voor het bouwen van maatwerklogica voor serieel-naar-Ethernet-communicatie, met een 5-cijferige 7-segment LED-display, een programmeerbare LED-indicator en een ingebouwde watchdog-timer voor status en betrouwbaarheid.
Het achtervoegsel -G duidt op de versie met grijze behuizing. De unit is gespecificeerd voor een voeding van +10 tot 30 VDC, bedrijf van -25 tot +75 °C en montage op DIN-rail in een compacte behuizing van 72 x 112 x 33 mm.
Toepassingen
- Seriële apparaten integreren in Ethernet-netwerken
- Modbus TCP naar RTU-gateway voor SCADA- en HMI-systemen
- Communicatie met SCADA-software zoals Indusoft, DasyLab, Trace Mode, Citect en iFix
| Bedrijfstemperatuur: | -25 ~ +75 °C |
|---|---|
| Behuizing: | Grijs |
| Montage: | DIN-rail |
| Poorten: | 3 |
| Producttype: | Gateway |
| Voedingsingang: | +10 ~ 30 VDC |
| Interface: | RS-232/RS-485 |
| Protocol: | Modbus TCP |
Specificaties
| CPU-module | |
|---|---|
| CPU | 80188, 40 MHz of compatibel |
| EEPROM | 2 KB |
| Flash | 512 KB |
| SRAM | 384 KB |
| Watchdog-timer | Ja |
| Display | |
| Type | 5 x 7-segment LED-display met cijfers |
| LED-indicatoren | |
| Status | 1 x System |
| Ethernet | |
| Poorten | 1 x RJ-45, 10 Base-T |
| COM-poorten | |
| Poorten | 1 x RS-232, 1 x RS-485 |
| Baudrate | 115200 bps max. |
| Voeding | |
| Ingangsbereik | +10 ~ 30 VDC |
| Verbruik | 3.0 W |
| Mechanisch | |
| Afmetingen (mm) | 72 x 112 x 33 (W x H x D) |
| Installatie | DIN-railmontage |
| Omgeving | |
| Bedrijfstemperatuur | -25 ~ +75 °C |
| Opslagtemperatuur | -40 ~ +80 °C |
| Luchtvochtigheid | 5 ~ 90%, niet-condenserend |
Specificaties zoals gepubliceerd door de fabrikant. Wijzigingen voorbehouden.
