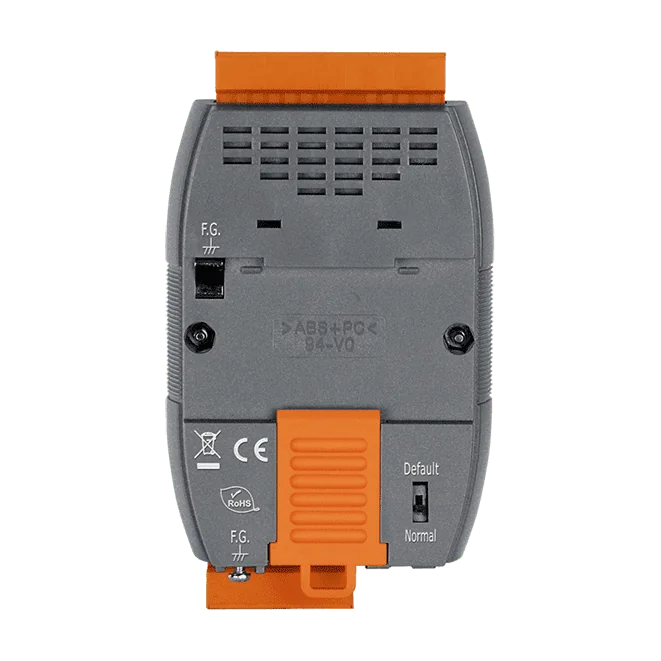

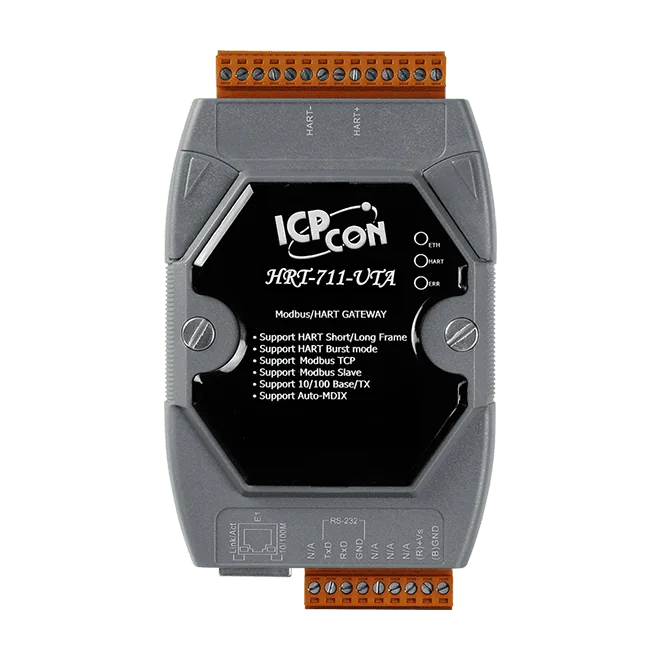

HRT-711-UTA Modbus TCP/UDP naar HART-gateway voor toepassingen bij -40 °C
Modbus TCP/UDP naar HART-gateway met één HART-poort voor tot 15 apparaten, geschikt voor bedrijf van -40 tot +75 °C. Sluit HART-transmitters en actuatoren aan op Modbus-netwerken.
- Eén HART-poort voor 2-draads- of 4-draadsapparaten, point-to-point of multidrop, tot 15 HART-apparaten
- Modbus TCP/UDP-server en Modbus-slavemodus voor integratie in Modbus-netwerken
- Ondersteunt HART kort en lang frame, burst-modus en twee HART-masters
- Automatische uitlezing van het lange frameadres en online vervanging van HART-apparaten
- Firmware-update via RS-232 COM-poort; configuratie met meegeleverd hulpprogramma
- Ingebouwde watchdog, bescherming tegen omgekeerde polariteit en overspannings- en brown-outbeveiliging
€ 566,00 per stuk
| 1-9 st. | € 566,00 | |
|---|---|---|
| 10-30 st. | € 538,00 | −5 % |
| 31+ st. | € 510,00 | −10 % |
Productinformatie "HRT-711-UTA Modbus TCP/UDP naar HART-gateway voor toepassingen bij -40 °C"
De HRT-711-UTA is een gateway voor HART-mastercommunicatie. Hiermee kan een Modbus-master HART-veldapparaten zoals transmitters en actuatoren uitlezen en benaderen, zodat bestaande HART-instrumentatie kan worden geïntegreerd in een Modbus-netwerk zonder de veldbekabeling opnieuw te ontwerpen.
De gateway beschikt over één HART-poort die 2-draads- of 4-draadsapparaten ondersteunt in point-to-point- of multidrop-topologie, met tot 15 HART-apparaten. Er kunnen twee HART-masters worden gebruikt en zowel het korte als het lange frameformaat worden ondersteund, evenals burst-modus. De configuratie gebeurt met het meegeleverde hulpprogramma en de firmware kan worden bijgewerkt via de RS-232 COM-poort.
Dit bestelnummer is de variant die is bedoeld voor toepassingen bij -40 °C, met een bedrijfsbereik van -40 tot +75 °C. De gateway is geschikt voor industriële, fabriek- en procesautomatiseringsinstallaties waarin HART-apparaten moeten worden aangesloten op Modbus TCP/UDP-systemen.
Toepassingen
- Industriële automatisering
- Fabrieksautomatisering
- Procesautomatisering
| Bedrijfstemperatuur: | -40 ~ +75 °C |
|---|---|
| Isolatie: | UL1577 |
| Montage: | DIN-rail, wand |
| Poorten: | 1 |
| Producttype: | Gateway |
| Voedingsingang: | +10 ~ +30 VDC |
| Interface: | Ethernet, HART, RS-232 |
| Protocol: | HART, Modbus TCP/UDP |
Specificaties
| Ethernet | |
|---|---|
| Poorten | 10/100Base-TX Ethernet-controller (automatische onderhandeling, automatische MDIX) |
| COM-poorten | |
| Poorten | RS-232 (3 draden) |
| HART | |
| Poorten | 1 |
| Apparaat | 2-draads of 4-draads HART-apparaten |
| Topologie | Punt-tot-punt of multidrop |
| Data | Alleen digitale data |
| Frametype | Korte en lange frame |
| Burstmodus | Ondersteund |
| Max. HART-apparaat | 15 |
| Lusweerstand | 250 Ω-weerstand via jumper |
| Isolatie | UL1577-specificatie |
| Protocol | 2-pins schroefklemblok |
| Voeding | |
| Bescherming tegen omgekeerde polariteit | Bescherming tegen omgekeerde polariteit en over-/onderspanning |
| Ingangsbereik | Ongeregeld +10 ~ +30 VDC |
| Verbruik | 1 W |
| Mechanisch | |
| Afmetingen (mm) | 72 x 35 x 121 (B x L x H) Detail |
| Installatie | DIN-rail- of wandmontage |
| Omgeving | |
| Bedrijfstemperatuur | -40 ~ +75 °C |
| Opslagtemperatuur | -40 ~ +80 °C |
| Luchtvochtigheid | 5% ~ 95% RV, niet-condenserend |
Specificaties zoals gepubliceerd door de fabrikant. Wijzigingen voorbehouden.
