ET-7215 Ethernet I/O-module, 7-kanaals RTD-ingang met 2-poorts Ethernet-switch

De ET-7015 is ontworpen voor het meten van temperatuur over lange kabeltrajecten. Elk van de 7 kanalen accepteert Pt100-, Pt1000-, Ni120-, Cu100- of Cu1000-sensoren, en driedraads RTD's worden automatisch gecompenseerd, ongeacht de kabellengte, zodat de leidingweerstand niet handmatig hoeft te worden afgeregeld.Detectie van een onderbroken draad op elk kanaal helpt snel defecte sensorleidingen te identificeren. De communicatie verloopt via Modbus TCP en Modbus UDP, met een ingebouwde webserver en web-HMI voor configuratie en monitoring. De toegang wordt beheerd via ID, wachtwoord en IP-filter, en dubbele watchdogs ondersteunen het herstel bij storingen.De isolatie bedraagt 2500 VDC voor I/O en 1500 VDC voor Ethernet. De module is RoHS-conform, biedt 4 kV ESD-bescherming en werkt op +10 ~ +30 VDC met montage op DIN-rail, binnen een bedrijfstemperatuurbereik van -25 ~ +75 °C. Typische toepassingen zijn gebouwautomatisering, fabriek- en machineautomatisering, extern onderhoud en diagnose, en testapparatuur.ToepassingenGebouwautomatiseringFabrieksautomatiseringMachineautomatiseringExtern onderhoudExterne diagnoseTestapparatuur

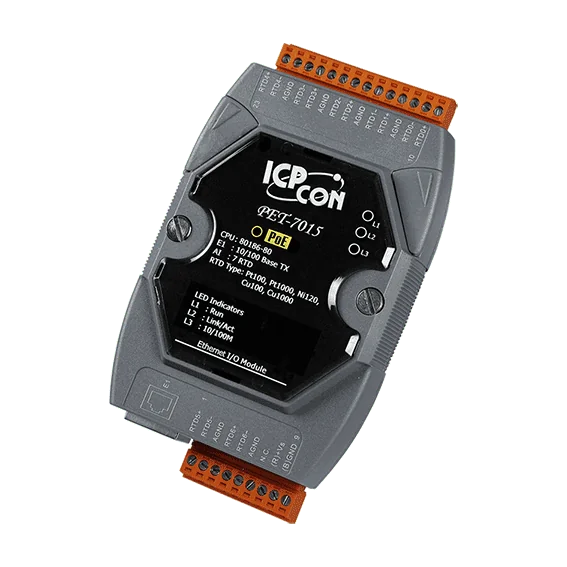

De PET-7015 CR is een PoE Ethernet I/O-module voor het op afstand meten van RTD-sensoren. Elk van de 7 differentiële kanalen kan individueel worden ingesteld voor Pt100-, Pt1000-, Ni120-, Cu100- of Cu1000-sensoren, zodat één module een mix van sensortypen op hetzelfde netwerk kan bedienen.Bij lange kabelafstanden compenseert de module automatisch de leidingweerstand van 3-draads RTD-sensoren, ongeacht de kabellengte, en beschikt hij over open-draaddetectie om onderbroken sensorverbindingen te signaleren. De voeding komt via PoE (IEEE 802.3af, Klasse 1) of via een klemmenblok van +12 ~ +48 VDC, en de module wordt op een DIN-rail gemonteerd.Een ingebouwde webserver en web-HMI maken configuratie en monitoring via een browser mogelijk. Communicatie verloopt via Modbus TCP of Modbus UDP, met toegangsbeheer via ID, wachtwoord en IP-filter, een dubbele watchdog en 2500 VDC isolatie tussen de I/O en de module. De module is gekwalificeerd voor 4 kV ESD-bescherming.ToepassingenGebouwautomatiseringFabrieksautomatiseringMachine-automatiseringOnderhoud op afstandDiagnose op afstandTestapparatuur

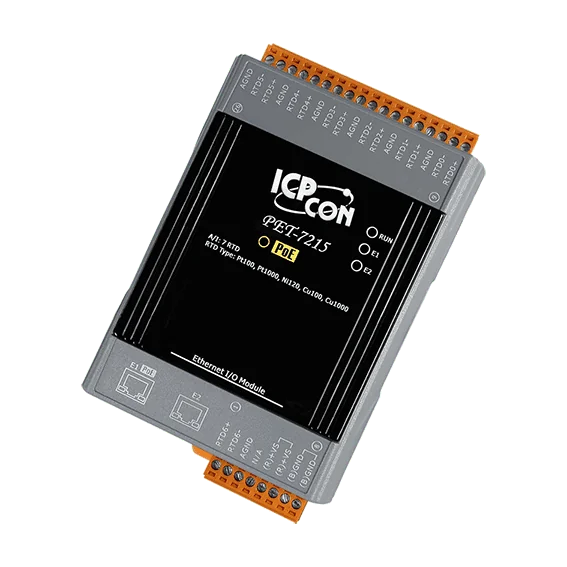

De PET-7215 is een Ethernet I/O-module voor engineers die nauwkeurige temperatuurmetingen nodig hebben over lange kabelafstanden. Elk van de zeven differentiële kanalen accepteert Pt100-, Pt1000-, Ni120-, Cu100- of Cu1000-sensoren, en de leidingweerstand van driedraads RTD-sensoren wordt automatisch gecompenseerd, ongeacht de kabellengte.Een ingebouwde 10/100 Base-TX-switch met twee poorten en LAN-bypass maakt daisy-chain-bedrading mogelijk. De module kan worden gevoed via PoE (IEEE 802.3af, Klasse 1) of via een klemmenblok voor +12 ~ +48 VDC. De ingebouwde webserver, Web HMI en ondersteuning voor Modbus TCP en Modbus UDP vereenvoudigen de integratie in bestaande netwerken.Detectie van een open draad, een dubbele watchdog en communicatiebeveiliging helpen om meetketens onder toezicht te houden. De I/O-isolatie bedraagt 3000 VDC, en de module is getest op ±4 kV contact-ESD per klem. De module wordt op een DIN-rail gemonteerd.ToepassingenGebouwautomatiseringFabrieksautomatiseringMachineautomatiseringOnderhoud op afstandDiagnose op afstandTestapparatuur

De ET-7217 CR is een Ethernet remote I/O-module voor ingenieurs die sensorsignalen willen inlezen en schakeluitgangen willen aansturen via een Modbus-netwerk. De module beschikt over acht differentiële analoge ingangen, waarvan elk afzonderlijk kan worden geconfigureerd op een eigen bereik. Het ingangstype wordt ingesteld met een jumper, zodat elk kanaal spanning of stroom kan verwerken, en de ingangen zijn beveiligd tegen overspanning tot 240 Vrms.Aan netwerkzijde bevat de module een 2-poorts 10/100 Base-TX-switch met LAN-bypass, waarmee apparaten langs een lijn in serie (daisy-chain) kunnen worden aangesloten. De module ondersteunt Modbus TCP en Modbus UDP en heeft een ingebouwde webserver met web-HMI, toegangsbeveiliging op basis van ID, wachtwoord en IP-filter, en functies voor communicatiebeveiliging. De samplefrequentie is schakelbaar tussen de normale en de snelle modus.De vier digitale uitgangen zijn geïsoleerde open-collector sink-uitgangen met kortsluit- en overbelastingsbeveiliging en kunnen worden voorzien van programmeerbare waarden bij inschakelen en veilige waarden. De module biedt 2500 VDC I/O-isolatie en 4 kV ESD-bescherming en is ontworpen voor montage op DIN-rail, met een bedrijfsbereik van -25 ~ +75 °C.ToepassingenGebouwautomatiseringFabrieksautomatiseringMachineautomatiseringRemote onderhoudRemote diagnoseTestapparatuur
