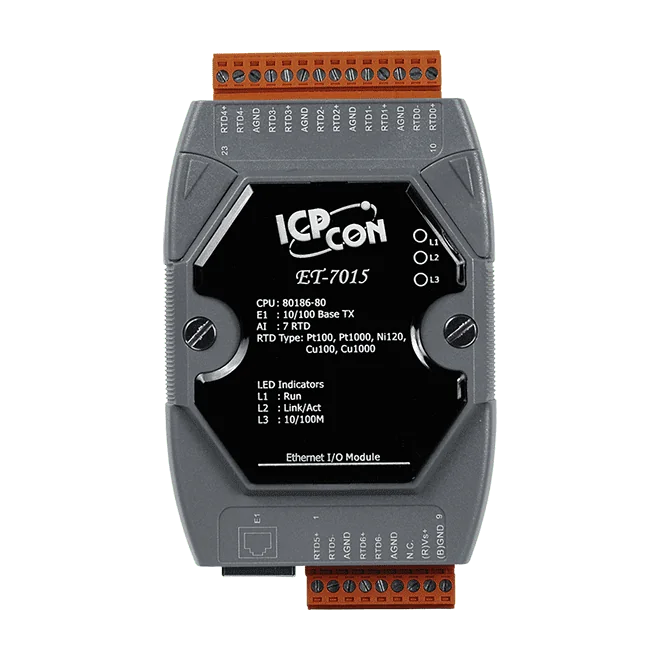

ET-7015 Ethernet I/O-module, 7-kanaals RTD-ingang

De ET-7215 is een Ethernet I/O-module voor temperatuurmeting met weerstandstemperatuurdetectoren (RTD's) over lange kabeltrajecten. Elk van de zeven differentiële kanalen kan afzonderlijk worden geconfigureerd voor Pt100-, Pt1000-, Ni120-, Cu100- of Cu1000-sensoren, en de leidingweerstand van driedraads RTD's wordt automatisch gecompenseerd, ongeacht de kabellengte.De ingebouwde 2-poorts 10/100 Base-TX-switch met LAN-bypass maakt het mogelijk om modules in serie langs een netwerkleiding aan elkaar te koppelen. De communicatie verloopt via Modbus TCP of Modbus UDP, en de ingebouwde webserver en Web HMI laten u het apparaat vanuit een browser controleren en configureren, met toegangsbeveiliging via ID, wachtwoord en IP-filter.Geschikt voor gebouwautomatisering, fabrieks- en machineautomatisering en externe diagnose of onderhoud, wordt de ET-7215 besteld als ET-7215 CR. Het draagt de CE-, UKCA-, FCC-, RoHS- en WEEE-markeringen en werkt op +12 ~ +48 VDC over een temperatuurbereik van -25 ~ +75 °C.ToepassingenGebouwautomatiseringFabrieksautomatiseringMachineautomatiseringExterne onderhoudExterne diagnoseTestapparatuur

De PET-7015 CR is een PoE Ethernet I/O-module voor het op afstand meten van RTD-sensoren. Elk van de 7 differentiële kanalen kan individueel worden ingesteld voor Pt100-, Pt1000-, Ni120-, Cu100- of Cu1000-sensoren, zodat één module een mix van sensortypen op hetzelfde netwerk kan bedienen.Bij lange kabelafstanden compenseert de module automatisch de leidingweerstand van 3-draads RTD-sensoren, ongeacht de kabellengte, en beschikt hij over open-draaddetectie om onderbroken sensorverbindingen te signaleren. De voeding komt via PoE (IEEE 802.3af, Klasse 1) of via een klemmenblok van +12 ~ +48 VDC, en de module wordt op een DIN-rail gemonteerd.Een ingebouwde webserver en web-HMI maken configuratie en monitoring via een browser mogelijk. Communicatie verloopt via Modbus TCP of Modbus UDP, met toegangsbeheer via ID, wachtwoord en IP-filter, een dubbele watchdog en 2500 VDC isolatie tussen de I/O en de module. De module is gekwalificeerd voor 4 kV ESD-bescherming.ToepassingenGebouwautomatiseringFabrieksautomatiseringMachine-automatiseringOnderhoud op afstandDiagnose op afstandTestapparatuur

De PET-7215 is een Ethernet I/O-module voor engineers die nauwkeurige temperatuurmetingen nodig hebben over lange kabelafstanden. Elk van de zeven differentiële kanalen accepteert Pt100-, Pt1000-, Ni120-, Cu100- of Cu1000-sensoren, en de leidingweerstand van driedraads RTD-sensoren wordt automatisch gecompenseerd, ongeacht de kabellengte.Een ingebouwde 10/100 Base-TX-switch met twee poorten en LAN-bypass maakt daisy-chain-bedrading mogelijk. De module kan worden gevoed via PoE (IEEE 802.3af, Klasse 1) of via een klemmenblok voor +12 ~ +48 VDC. De ingebouwde webserver, Web HMI en ondersteuning voor Modbus TCP en Modbus UDP vereenvoudigen de integratie in bestaande netwerken.Detectie van een open draad, een dubbele watchdog en communicatiebeveiliging helpen om meetketens onder toezicht te houden. De I/O-isolatie bedraagt 3000 VDC, en de module is getest op ±4 kV contact-ESD per klem. De module wordt op een DIN-rail gemonteerd.ToepassingenGebouwautomatiseringFabrieksautomatiseringMachineautomatiseringOnderhoud op afstandDiagnose op afstandTestapparatuur

De ET-7017 CR is een Ethernet I/O-module die acht differentiële analoge ingangen en vier digitale uitgangen op een Modbus-netwerk aansluit. Elk analoog kanaal kan worden ingesteld op spanning of stroom en krijgt een eigen ingangsbereik, wat geschikt is voor gemengde sensoropstellingen zonder hardwarewijzigingen. Dit bestelnummer is vermeld als RoHS-conform.De digitale uitgangen zijn geïsoleerde open-collector sink-types met een belastbaarheid van 700 mA per kanaal, met kortsluit- en overbelastingsbeveiliging. Inschakel- en veilige waarden zijn programmeerbaar, zodat uitgangen kunnen worden gedefinieerd voor opstart- en storingssituaties. De bemonstering is over alle kanalen omschakelbaar tussen de normale modus op 10 Hz en de snelle modus op 50 Hz.Communicatie met de host verloopt via Modbus TCP of Modbus UDP over één 10/100 Base-TX RJ-45-poort. Er zijn een ingebouwde webserver en web-HMI aanwezig, de Ethernettoegang wordt beheerd via ID, wachtwoord en IP-filter, en er zijn dubbele watchdog-functies opgenomen.ToepassingenGebouwautomatiseringFabrieksautomatiseringMachine-automatiseringOnderhoud op afstandDiagnose op afstandTestapparatuur
