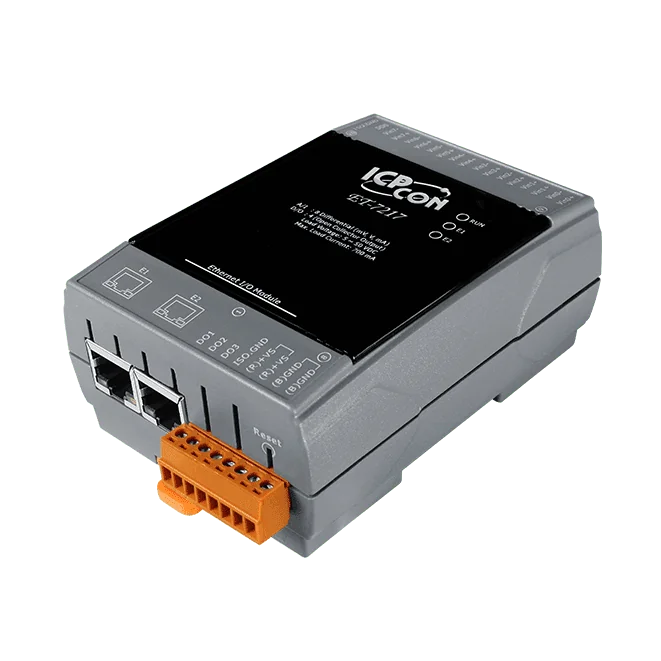

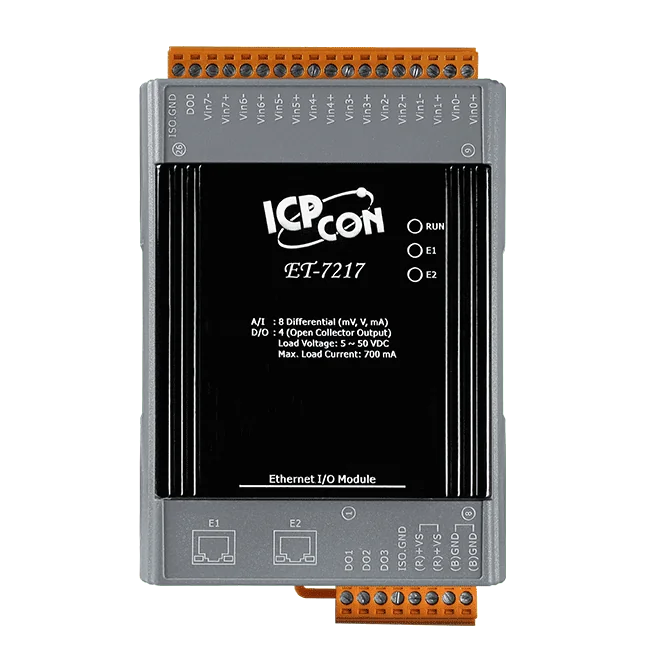

ET-7217 Ethernet I/O-module, 8-kanaals analoge ingang, 4-kanaals digitale uitgang

De ET-7017 CR is een Ethernet I/O-module die acht differentiële analoge ingangen en vier digitale uitgangen op een Modbus-netwerk aansluit. Elk analoog kanaal kan worden ingesteld op spanning of stroom en krijgt een eigen ingangsbereik, wat geschikt is voor gemengde sensoropstellingen zonder hardwarewijzigingen. Dit bestelnummer is vermeld als RoHS-conform.De digitale uitgangen zijn geïsoleerde open-collector sink-types met een belastbaarheid van 700 mA per kanaal, met kortsluit- en overbelastingsbeveiliging. Inschakel- en veilige waarden zijn programmeerbaar, zodat uitgangen kunnen worden gedefinieerd voor opstart- en storingssituaties. De bemonstering is over alle kanalen omschakelbaar tussen de normale modus op 10 Hz en de snelle modus op 50 Hz.Communicatie met de host verloopt via Modbus TCP of Modbus UDP over één 10/100 Base-TX RJ-45-poort. Er zijn een ingebouwde webserver en web-HMI aanwezig, de Ethernettoegang wordt beheerd via ID, wachtwoord en IP-filter, en er zijn dubbele watchdog-functies opgenomen.ToepassingenGebouwautomatiseringFabrieksautomatiseringMachine-automatiseringOnderhoud op afstandDiagnose op afstandTestapparatuur

PET-7017 CR is een via PoE gevoede Ethernet I/O-module die acht differentiële analoge ingangen en vier digitale uitgangen op een Modbus-netwerk aansluit. Elk analoog kanaal kan met een eigen bereik worden geconfigureerd, en het ingangstype (spanning of stroom) wordt ingesteld via de positie van de bijbehorende jumper.De module is geschikt voor ingenieurs die flexibele signaalconditionering met robuuste bescherming nodig hebben. De 16-bits ingangen ondersteunen bemonstering in de normale modus (10 Hz totaal) en de snelle modus (50 Hz totaal), en de analoge kanalen verdragen een overspanning van 240 Vrms. De isolatie binnen de module is gespecificeerd op 2500 VDC en het apparaat is gekwalificeerd voor 4 kV ESD-bescherming.GebouwautomatiseringFabrieksautomatiseringMachineautomatiseringRemote onderhoud en diagnoseTestapparatuurToepassingenGebouwautomatiseringFabrieksautomatiseringMachineautomatiseringRemote onderhoudRemote diagnoseTestapparatuur

De PET-7217 CR is een via PoE gevoede Ethernet I/O-module met acht differentiële analoge ingangen en vier digitale uitgangen, die communiceert via Modbus TCP of Modbus UDP. Elk analoog kanaal kan een eigen ingangsbereik krijgen, en het ingangstype (spanning of stroom) wordt per overeenkomstig kanaal met een jumper gekozen.Een ingebouwde 2-poorts 10/100 Base-TX-switch met LAN-bypass maakt het mogelijk om modules langs een lijn in serie (daisy-chain) te koppelen. Het toestel kan worden gevoed via PoE (IEEE 802.3af, Klasse 1) of via een klemmenblok van +12 ~ +48 VDC, en bevat een ingebouwde webserver, Web HMI en dubbele watchdogs.De digitale uitgangen zijn geïsoleerde open-collector sink-types met kortsluit- en overbelastingbeveiliging, en zowel de inschakelwaarde als de veilige waarde zijn programmeerbaar. De isolatie tussen de modulekanalen is gespecificeerd op 2500 VDC.ToepassingenGebouwautomatiseringFabrieksautomatiseringMachineautomatiseringOnderhoud op afstandDiagnose op afstandTestapparatuur

De ET-7217-10 CR brengt analoge signaalacquisitie naar Ethernet, met 10 differentiële of 20 single-ended analoge ingangen die kanaal voor kanaal kunnen worden geconfigureerd. Elk kanaal wordt in de software ingesteld op een spannings- of stroombereik, en de bijbehorende hardwarejumper selecteert spannings- of stroomingang, zodat één module een gemengde set sensorsignalen kan verwerken.Engineers zullen de ingebouwde 2-poorts switch met LAN-bypass waarderen, waarmee modules langs een lijn in serie kunnen worden geschakeld zonder aparte switch. De module beschikt over een ingebouwde webserver met web-HMI, Modbus TCP- en Modbus UDP-communicatie, en Communication Security met toegangscontrole via ID, wachtwoord en IP-filter. Twee bemonsteringsmodi laten u kiezen tussen snelheid en nauwkeurigheid: de normale modus is gespecificeerd op 10 Hz en de snelle modus op 50 Hz voor alle kanalen.Beveiligingsfuncties omvatten 240 Vrms overspanningsbeveiliging op differentiële ingangen, ±4 kV contact-ESD-bescherming op elke klem, en isolatie van 2500 VDC op I/O en 1500 VDC op Ethernet. De module werkt op +12 ~ +48 VDC en functioneert tussen -25 ~ +75 °C, en wordt gemonteerd op een DIN-rail.ToepassingenGebouwautomatiseringFabrieksautomatiseringMachineautomatiseringRemote onderhoudRemote diagnoseTestapparatuur
