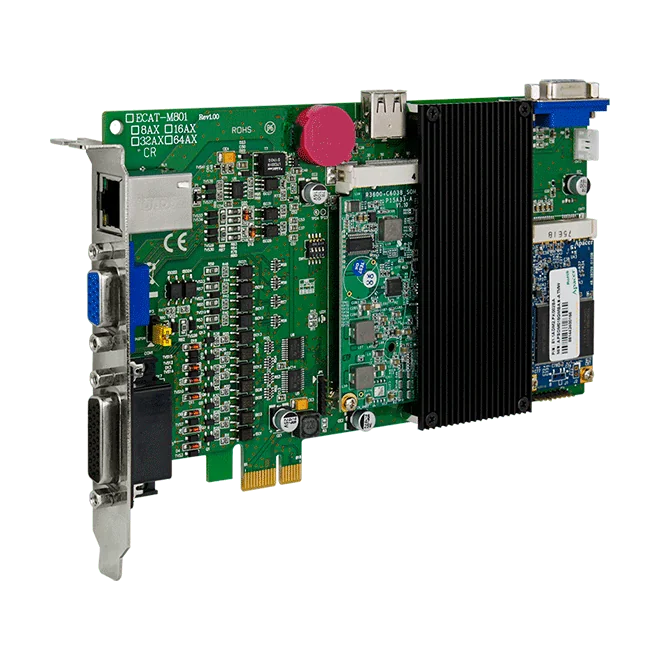

ECAT-M801-8AX PCI Express EtherCAT MainDevice-kaart, 8-assig, 13-kanaals DIO
PCI Express EtherCAT MainDevice-kaart voor bewegingsbesturing tot 8 assen, met 13 digitale ingangen, 13 digitale uitgangen en twee encoderinterfaces. Geleverd zonder kabel en daughterboard.
- Bewegingsbesturing tot 8 assen met EtherCAT-cyclustijd tot 0,5 ms
- Gesynchroniseerde beweging (E-GEAR, E-CAM), virtuele assen en meerassige lineaire interpolatie
- Op de kaart 13 DI en 13 DO voor machine-I/O
- Twee encoderinterfaces (Quadrature, CW/CCW, Pulse/Dir.), 32-bit, 1 MHz, met 2-kanaals compare-triggeruitgang
- Ondersteunt tot 512 EtherCAT-slaves via één RJ-45-poort
- Tweede CPU voor het behoud van EtherCAT-communicatie
Dit artikel wordt per bestelling geoffreerd. Stuur ons uw aantal en wij sturen u de prijs en levertijd.
Offerte aanvragen
Productinformatie "ECAT-M801-8AX PCI Express EtherCAT MainDevice-kaart, 8-assig, 13-kanaals DIO"
De ECAT-M801-8AX CR is een PCI Express EtherCAT MainDevice-kaart voor pc-gebaseerde bewegings- en I/O-besturing. De ingebouwde CPU verwerkt de meerassige bewegings- en I/O-functies, waardoor de rekenbelasting op de host-pc wordt verminderd. De kaart ondersteunt tot 8 assen, tot 512 slaves en EtherCAT-cyclustijden tot 0,5 ms.
Bewegingsfuncties zijn gesynchroniseerde beweging (E-GEAR en E-CAM), virtuele assen en meerassige lineaire interpolatie. Op de kaart zijn 13 digitale ingangen, 13 digitale uitgangen en twee 32-bit encoderinterfaces met compare-triggeruitgangen aanwezig. Een tweede CPU ondersteunt het behoud van EtherCAT-communicatie: volgens de bron blijven EtherCAT-communicatie en procesrecepten doorlopen, ook wanneer het besturingssysteem of een programma vastloopt.
Deze bestelcode wordt geleverd zonder kabel en daughterboard. De /S-varianten, zoals ECAT-M801-8AX/S CR, bevatten een DN-26, een CA-1515M en een CA-2615M.
- Bewegingsbesturing tot 8 assen op een PCI Express x1-kaart
- EtherCAT-cyclustijd tot 0,5 ms en tot 512 slaves
- Gesynchroniseerde beweging met E-GEAR, E-CAM, virtuele assen en lineaire interpolatie
- 13 DI (sink/source) en 13 DO (open collector, sink)
- Twee 32-bit encoderinterfaces, tot 1 MHz, met compare-triggeruitgang
- Tweede CPU voor het behoud van EtherCAT-communicatie
Toepassingen
- Bewegingsbesturing
- I/O-besturing
- Dataacquisitiesysteem
| Bedrijfstemperatuur: | 0 ~ +60 °C |
|---|---|
| Digitale ingangen: | 13 |
| Digitale uitgangen: | 13 |
| Isolatie: | 3000 VDC (DI), 3000 Vrms (DO) |
| Poorten: | 1 x RJ-45 |
| Producttype: | EtherCAT MainDevice-kaart |
| Interface: | PCI Express x1 |
| Protocol: | EtherCAT |
Specificaties
| Hardware | |
|---|---|
| Connector | RJ45 x 1 DB-26 (vrouwelijk) DB-15 (vrouwelijk) |
| Encoder-ingang | |
| Aantal assen | 2 |
| Type | Kwadrant, CW/CCW, Puls/Rich. |
| Resolutie | 32-bit |
| Responssnelheid | 1 MHz |
| Vergelijkingstriggeruitgang | 2-ch |
| Digitale ingang | |
| Kanalen | 13 |
| Type | Natcontact |
| Sink/Source (NPN/PNP) | Sink/Source |
| ON-spanningsniveau | +19 V ~ + 24 V |
| OFF-spanningsniveau | +11 V max. |
| Isolatie | 3000 VDC |
| Digitale uitgang | |
| Kanalen | 13 |
| Type | Open collector |
| Sink/Source (NPN/PNP) | Sink |
| Belastingsspanning | +24 V |
| Belastingstroom | 100 mA/ch |
| Isolatie | 3000 Vrms |
| PC-bus | |
| Type | PCI Express x1 |
| EtherCAT | |
| Poorten | 1 x RJ-45 |
| Aantal assen | ECAT-M801-8AX Max. 8 ECAT-M801-16AX Max. 16 ECAT-M801-32AX Max. 32 ECAT-M801-8AX/S Max. 8 ECAT-M801-16AX/S Max. 16 ECAT-M801-32AX/S Max. 32 |
| Aantal knooppunten | Max. 512 |
| Gegevensoverdrachtsmedium | Ethernet-kabel (min. CAT 5e), afgeschermd |
| Mechanisch | |
| Afmetingen (mm) | 135 x 192 x 21.5 (W x L x D) |
| Omgeving | |
| Bedrijfstemperatuur | 0 ~ +60 °C |
| Opslagtemperatuur | -20 ~ +70 °C |
| Luchtvochtigheid | 0 ~ 90% RV, niet-condenserend |
Specificaties zoals gepubliceerd door de fabrikant. Wijzigingen voorbehouden.
