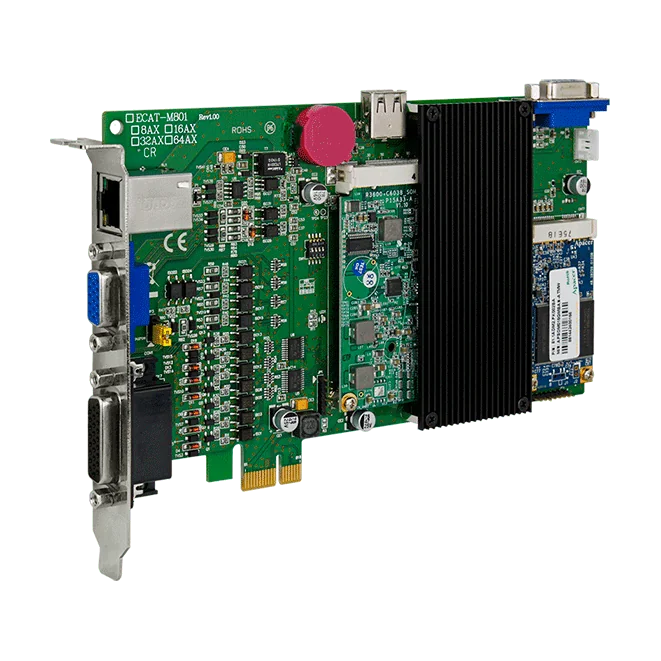

ECAT-M801-16AX PCI Express EtherCAT MainDevice, 16-assige bewegingsregelingskaart
16-assige PCI Express EtherCAT MainDevice-kaart met 13 DI, 13 DO en 2 encoderingangen voor beweging- en I/O-regeling vanuit een pc. Wordt geleverd zonder kabel en daughterboard.
- Tot 16 assen bewegingsregeling via EtherCAT
- EtherCAT-cyclustijd tot 0,5 ms
- Tot 512 slaves op het netwerk
- Gesynchroniseerde beweging met E-GEAR, E-CAM, virtuele assen en meeassige lineaire interpolatie
- 13 DI en 13 DO op de kaart, 2 encoderinterfaces met vergelijkingstriggeruitgang
- Tweede CPU voor behoud van EtherCAT-communicatie bij crashes van besturingssysteem of programma
Dit artikel wordt per bestelling geoffreerd. Stuur ons uw aantal en wij sturen u de prijs en levertijd.
Offerte aanvragen
Productinformatie "ECAT-M801-16AX PCI Express EtherCAT MainDevice, 16-assige bewegingsregelingskaart"
De ECAT-M801-16AX CR is een PCI Express EtherCAT MainDevice-kaart waarmee een pc via EtherCAT rechtstreeks tot 16 bewegingsassen kan aansturen. De ingebouwde CPU verwerkt de as- en I/O-verwerking, waardoor de belasting van de hostpc afneemt en de timing deterministisch blijft voor bewegingstoepassingen.
De kaart combineert EtherCAT-bewegingsregeling met 13 digitale ingangen, 13 digitale uitgangen en twee encoderinterfaces op één kaart. Gesynchroniseerde bewegingsfuncties zoals E-GEAR en E-CAM, virtuele assen en meeassige lineaire interpolatie worden ondersteund, met EtherCAT-cyclustijden tot 0,5 ms en tot 512 knooppunten op het netwerk.
Een tweede CPU zorgt voor behoud van de EtherCAT-communicatie, zodat de netwerkverbinding en het procesrecept behouden blijven, ook als het besturingssysteem of een applicatie vastloopt. Deze bestelcode wordt geleverd zonder kabel en daughterboard.
Toepassingen
- Bewegingsregeling
- I/O-regeling
- Data-acquisitiesysteem
| Bedrijfstemperatuur: | 0 ~ +60 °C |
|---|---|
| Digitale ingangen: | 13 |
| Digitale uitgangen: | 13 |
| Poorten: | 1 |
| Producttype: | EtherCAT MainDevice-kaart |
| Interface: | PCI Express x1 |
| Protocol: | EtherCAT |
Specificaties
| Hardware | |
|---|---|
| Connector | RJ45 x 1 DB-26 (vrouwelijk) DB-15 (vrouwelijk) |
| Encoder-ingang | |
| Aantal assen | 2 |
| Type | Kwadrant, CW/CCW, Puls/Rich. |
| Resolutie | 32-bit |
| Responssnelheid | 1 MHz |
| Vergelijkingstriggeruitgang | 2-ch |
| Digitale ingang | |
| Kanalen | 13 |
| Type | Natcontact |
| Sink/Source (NPN/PNP) | Sink/Source |
| ON-spanningsniveau | +19 V ~ + 24 V |
| OFF-spanningsniveau | +11 V max. |
| Isolatie | 3000 VDC |
| Digitale uitgang | |
| Kanalen | 13 |
| Type | Open collector |
| Sink/Source (NPN/PNP) | Sink |
| Belastingsspanning | +24 V |
| Belastingstroom | 100 mA/ch |
| Isolatie | 3000 Vrms |
| PC-bus | |
| Type | PCI Express x1 |
| EtherCAT | |
| Poorten | 1 x RJ-45 |
| Aantal assen | ECAT-M801-8AX Max. 8 ECAT-M801-16AX Max. 16 ECAT-M801-32AX Max. 32 ECAT-M801-8AX/S Max. 8 ECAT-M801-16AX/S Max. 16 ECAT-M801-32AX/S Max. 32 |
| Aantal knooppunten | Max. 512 |
| Gegevensoverdrachtsmedium | Ethernet-kabel (min. CAT 5e), afgeschermd |
| Mechanisch | |
| Afmetingen (mm) | 135 x 192 x 21.5 (W x L x D) |
| Omgeving | |
| Bedrijfstemperatuur | 0 ~ +60 °C |
| Opslagtemperatuur | -20 ~ +70 °C |
| Luchtvochtigheid | 0 ~ 90% RV, niet-condenserend |
Specificaties zoals gepubliceerd door de fabrikant. Wijzigingen voorbehouden.
