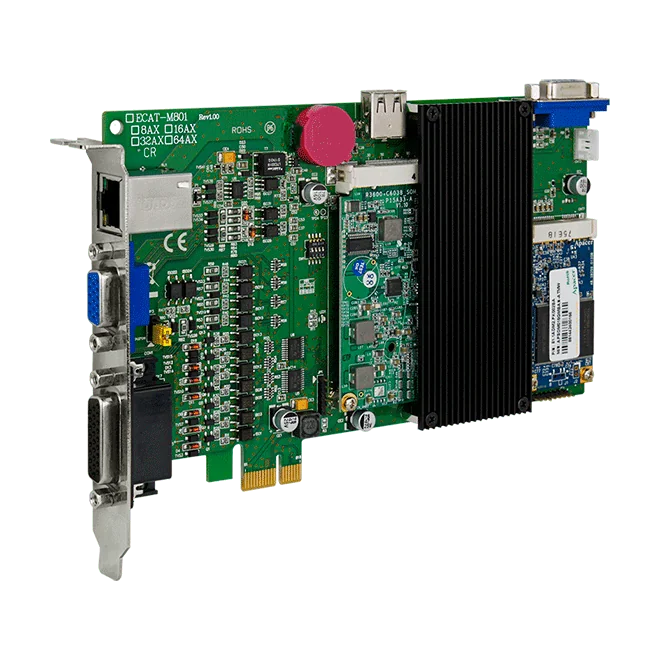

ECAT-M801-32AX PCI Express EtherCAT MainDevice-kaart, 32-assige bewegingsregeling
PCI Express EtherCAT MainDevice-kaart voor bewegingsregeling tot 32 assen, met 13 digitale ingangen, 13 digitale uitgangen en 2 encoderinterfaces. Geleverd zonder kabel en daughterboard.
- Bewegingsregeling tot 32 assen met een ingebouwde CPU die de host-pc ontlast
- EtherCAT-cyclustijd tot 0,5 ms en ondersteuning voor tot 512 slaves
- Gesynchroniseerde beweging met E-GEAR en E-CAM, plus virtuele assen en lineaire interpolatie over meerdere assen
- 13 ingebouwde digitale ingangen (sink/source, droog contact) en 13 open-collector digitale uitgangen
- 2 encoderinterfaces (32-bit, 1 MHz) met 2-kanaals vergelijkingstriggeruitgang
- Tweede CPU met behoud van EtherCAT-communicatie bij een crash van het besturingssysteem of een programma
Dit artikel wordt per bestelling geoffreerd. Stuur ons uw aantal en wij sturen u de prijs en levertijd.
Offerte aanvragen
Productinformatie "ECAT-M801-32AX PCI Express EtherCAT MainDevice-kaart, 32-assige bewegingsregeling"
De ECAT-M801-32AX CR is een PCI Express EtherCAT MainDevice-kaart voor pc-gebaseerde bewegings- en I/O-regeling. De ingebouwde CPU verzorgt de bewegings- en I/O-functies voor meerdere assen, waardoor de rekenbelasting van de host-pc afneemt. De kaart ondersteunt tot 32 assen en tot 512 slaves, en is daarmee geschikt voor grotere machineopstellingen op basis van EtherCAT.
De kaart combineert gesynchroniseerde bewegingsfuncties zoals E-GEAR en E-CAM met virtuele assen en lineaire interpolatie over meerdere assen. De onboard I/O bestaat uit 13 digitale ingangen en 13 digitale uitgangen, plus twee encoderinterfaces met vergelijkingstriggeruitgangen. Een tweede CPU ondersteunt het behoud van EtherCAT-communicatie, bedoeld om EtherCAT-communicatie en procesrecepten in stand te houden wanneer het besturingssysteem of een programma vastloopt.
Deze bestelcode is de 32-assige versie zonder kabel en daughterboard, geschikt voor gebruikers die de benodigde bekabeling al hebben of die deze liever apart aanschaffen. De fabrikant heeft deze variant als uitfasering aangemerkt.
Toepassingen
- Bewegingsregeling
- I/O-regeling
- Dataacquisitiesysteem
| Bedrijfstemperatuur: | 0 ~ +60 °C |
|---|---|
| Digitale ingangen: | 13 |
| Digitale uitgangen: | 13 |
| Poorten: | 1 x RJ-45 |
| Producttype: | EtherCAT MainDevice-kaart |
| Interface: | PCI Express x1 |
| Protocol: | EtherCAT |
Specificaties
| Hardware | |
|---|---|
| Connector | RJ45 x 1 DB-26 (vrouwelijk) DB-15 (vrouwelijk) |
| Encoder-ingang | |
| Aantal assen | 2 |
| Type | Kwadrant, CW/CCW, Puls/Rich. |
| Resolutie | 32-bit |
| Responssnelheid | 1 MHz |
| Vergelijkingstriggeruitgang | 2-ch |
| Digitale ingang | |
| Kanalen | 13 |
| Type | Natcontact |
| Sink/Source (NPN/PNP) | Sink/Source |
| ON-spanningsniveau | +19 V ~ + 24 V |
| OFF-spanningsniveau | +11 V max. |
| Isolatie | 3000 VDC |
| Digitale uitgang | |
| Kanalen | 13 |
| Type | Open collector |
| Sink/Source (NPN/PNP) | Sink |
| Belastingsspanning | +24 V |
| Belastingstroom | 100 mA/ch |
| Isolatie | 3000 Vrms |
| PC-bus | |
| Type | PCI Express x1 |
| EtherCAT | |
| Poorten | 1 x RJ-45 |
| Aantal assen | ECAT-M801-8AX Max. 8 ECAT-M801-16AX Max. 16 ECAT-M801-32AX Max. 32 ECAT-M801-8AX/S Max. 8 ECAT-M801-16AX/S Max. 16 ECAT-M801-32AX/S Max. 32 |
| Aantal knooppunten | Max. 512 |
| Gegevensoverdrachtsmedium | Ethernet-kabel (min. CAT 5e), afgeschermd |
| Mechanisch | |
| Afmetingen (mm) | 135 x 192 x 21.5 (W x L x D) |
| Omgeving | |
| Bedrijfstemperatuur | 0 ~ +60 °C |
| Opslagtemperatuur | -20 ~ +70 °C |
| Luchtvochtigheid | 0 ~ 90% RV, niet-condenserend |
Specificaties zoals gepubliceerd door de fabrikant. Wijzigingen voorbehouden.
