PEX-DNM100-D PCI Express DeviceNet-masterkaart, 1-poort

De I-7565-DNM-G CR is een via USB aangesloten DeviceNet master-converter. Hiermee kan een hostpc een DeviceNet master op het netwerk draaien, zonder dat een aparte PAC of fieldbuskaart nodig is. Dat maakt het een kosteneffectieve optie om DeviceNet-besturing toe te voegen aan bestaande systemen. Het ondersteunt de functies Group 2 Only Server en UCMM voor communicatie met slave-apparaten.De converter heeft één onafhankelijke, op CAN gebaseerde DeviceNet-poort, opgebouwd rond een NXP SJA1000T-controller die op 16 MHz draait. Het programmeerbare master-MAC-ID en de selecteerbare baudrate van 125, 250 of 500 kbps passen bij uiteenlopende netwerkopstellingen. Met een jumper kan een 120 Ω-afsluitweerstand worden ingeschakeld. De poort is galvanisch gescheiden, met een isolatiespanning van 3000 VDC voor DC-naar-DC en 2500 Vrms voor opto-koppeling.Er zijn drivers meegeleverd voor Win XP, Win7, Win8 en Win10, in 32-bit- en 64-bit-versies, evenals een Linux-driver. De SDK ondersteunt x64 DLL-, .NET DLL-, VB6-, VC6- en BCB6-omgevingen. Het apparaat wordt op een DIN-rail gemonteerd en werkt bij -25 ~ +75 °C.ToepassingenCommunicatie met PowerFlex400-aandrijvingenSMC-kleptoepassingenIFC-125-kleptoepassingenMKS FRCA-kleptoepassingenSICK-afstandssensortoepassingenDiagnosesystemen voor wieltrekkers

PISO-DNM100U-D is een DeviceNet-mastekaart met één poort voor Windows-systemen met PCI. Hij fungeert als master op een DeviceNet-netwerk en communiceert met slaveapparaten via Group 2 Only Server- en UCMM-functies. De kaart verzorgt de netwerkkant, zodat de hostpc I/O-gegevens kan uitwisselen met veldapparaten.De kaart is gebouwd rond een NXP SJA1000T CAN-controller met een kloksnelheid van 16 MHz, een ingebouwde microprocessor en een ISO-11898-2-transceiver. De universele PCI-interface werkt met zowel 5 V- als 3,3 V-busssleuven, en het kaartnummer wordt ingesteld met een DIP-schakelaar. De poort is galvanisch gescheiden met 2500 Vrms-optokoppelaarisolatie, en een jumper zorgt voor een 120 Ω-afsluitweerstand.Voor engineers zijn de functies auto-scan, automatisch herverbinden en on-line toevoegen/verwijderen nuttig wanneer slaveapparaten worden toegevoegd of vervangen op een draaiend netwerk. Er worden drivers meegeleverd voor Windows XP, 7, 8 en 10, zowel in 32-bit als 64-bit uitvoering, met SDK-ondersteuning voor VB 6.0, VC++ 6.0, BCB 6.0 en Visual Studio .NET.ToepassingenProductie en inspectie van LCD-panelenCommunicatie met PowerFlex400-aandrijvingenKleppenbesturing met SMC-, IFC-125- en MKS FRCA-kleppenAfstandsdetectie met SICK-sensoren

De GW-7433D-G verbindt CANopen-netwerken met Ethernet-gebaseerde besturingssystemen. Aan de veldzijde werkt hij als CANopen-master en communiceert hij met slave-apparaten via PDO- en SDO-diensten. Aan de installatiezijde verschijnt hij als Modbus TCP-server en Modbus RTU-slave, zodat een bestaande CANopen-installatie vanaf elke Modbus TCP-client of Modbus RTU-master kan worden gemonitord en aangestuurd.Slave-apparaten worden vooraf gedefinieerd met de utility-software van de fabrikant. Bij het opstarten verzamelt de gateway de benodigde informatie van die slaves. Hij ondersteunt maximaal 20 CANopen-slave-apparaten, en tot vijf Modbus TCP-clients kunnen tegelijkertijd toegang krijgen tot het apparaat.De luistermodus stelt engineers in staat CANopen-slavegegevens te monitoren zonder deel te nemen aan het netwerkverkeer. Slaves kunnen online worden toegevoegd of verwijderd, en CANopen-status, slave- en gateway-communicatiestatussen en verbreking van de verbinding kunnen worden opgevraagd via Modbus-commando's.ToepassingenBesturingssystemenGebouwautomatiseringFabrieksautomatiseringGedistribueerde dataverzamelingBewaking en besturing van windturbines, met integratie van grote omvormers en PLC's

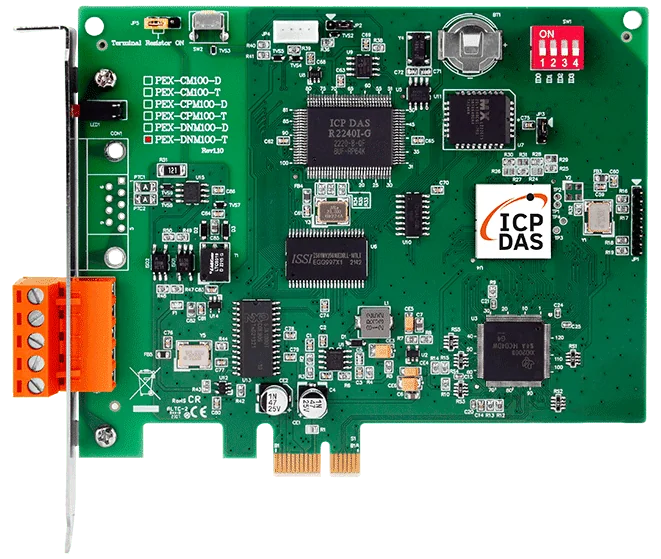

De PEX-DNM100-T voegt een DeviceNet-master toe aan een Windows-pc via een PCI Express-sleuf. Hij biedt een onafhankelijke CAN-buspoort en beheert de communicatie met slave-apparaten via Group 2 Server- en UCMM-functies, waardoor hij geschikt is voor pc-gebaseerde DeviceNet-besturing en gegevensverzameling.De kaart is opgebouwd rond een NXP SJA1000 CAN-controller met ingebouwde microprocessor en verzorgt de buscoördinatie, foutdetectie met automatische correctie en hertransmissie. Master MAC ID en baudrate zijn programmeerbaar, en de I/O kan draaien in Poll-, Bit-Strobe- of Change of State / Cyclic-modus.Driverondersteuning omvat Windows XP, 7, 8 en 10, zowel in 32-bit- als 64-bitversies, met SDK's voor VB 6.0, VC++ 6.0, BCB 6.0 en Visual Studio .NET. De kaart is voorzien van een jumper voor een 120 Ω afsluitweerstand en een DIP-schakelaar voor het instellen van het kaartnummer.ToepassingenIndustriële automatiseringGebouwautomatiseringVoertuigsystemenScheepssystemenEmbedded besturingsnetwerken
