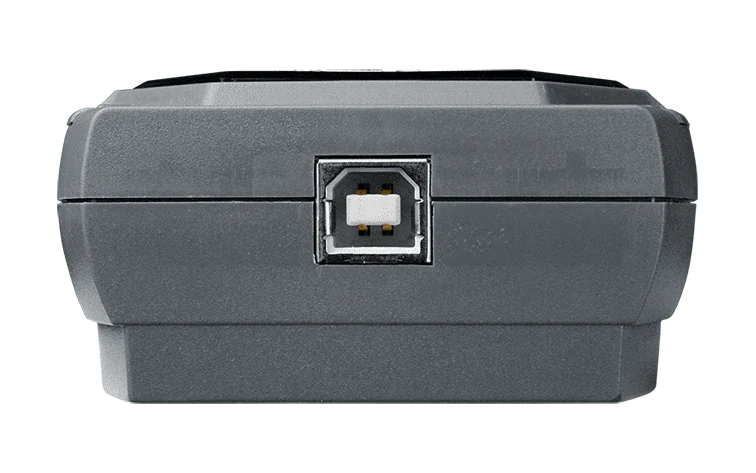

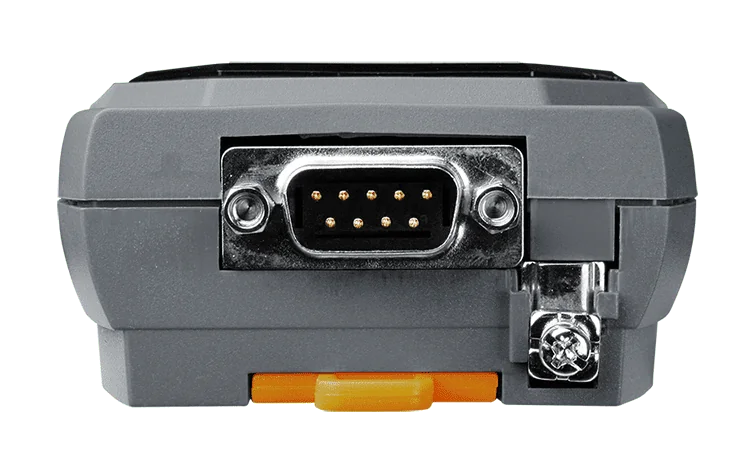

I-7565-DNM-G USB/DeviceNet Master-converter, D-sub 9-pins

De I-7565-CPM-G CR is een USB naar CANopen master-converter voor ingenieurs die een CANopen-netwerk vanaf een pc willen aansturen. Het apparaat heeft een eigen 80186-CPU van 80 MHz die de converterfirmware zelfstandig uitvoert, zodat de host alleen opdrachten via USB hoeft te sturen. Met een set API's kunnen ontwikkelaars het apparaat vanuit hun eigen applicaties aansturen, waardoor minder werk nodig is om het CANopen-protocol rechtstreeks af te handelen.Het apparaat heeft één CANopen-poort gebaseerd op een NXP SJA1000T CAN-controller, met baudrates van 10 k tot 1 M en een ingebouwde 120 Ω-afsluitweerstand. Dankzij de USB-aansluiting is het eenvoudig te verplaatsen tussen testopstellingen en machines, wat geschikt is voor snelle opbouw en inbedrijfstelling van CANopen-systemen. De CANopen-master ondersteunt tevens de CANopen Motion Library, die aansluit op CiA 402 en positie-, snelheids-, koppel- en gesynchroniseerde regeling omvat.De I-7565-CPM-G CR is in de bestelomschrijving voorzien van een RoHS-aanduiding. Het heeft de certificeringen CE, UKCA, FCC, RoHS en WEEE, en het bedrijfstemperatuurbereik is -25 ~ +75 °C.ToepassingenIndustriële machinesLaboratoriumapparatuur en onderzoekHorecaapparatuurMaritiemMedischSpeciale voertuigen

I-7565-G CR is een USB naar CAN-converter waarmee een pc rechtstreeks kan communiceren met een CAN-buisnetwerk. De pc kan optreden als CAN-host, monitor of HMI en via de converter toegang krijgen tot CAN-apparaten en deze aansturen, zonder aparte voeding, aangezien het toestel zijn stroom uit de USB-bus haalt.De CAN-poort is geïsoleerd tot 3000 Vrms, waardoor de pc en lokale apparaten worden beschermd tegen storingen of verstoringen afkomstig van het CAN-netwerk. Het toestel ondersteunt CAN 2.0A en CAN 2.0B tot 1 Mbps, met een draaischakelaar voor het instellen van de CAN-baudrate per kanaal en een via jumper selecteerbare 120 ohm afsluitweerstand. Er worden drivers geleverd voor Windows XP, 7, 10 en 11 en voor Linux, en het toestel wordt door de pc herkend als hot-plug apparaat.De behuizing is van kunststof en wordt op een DIN-rail gemonteerd. Een ingebouwde watchdog bewaakt de werking van de converter, en indicatoren tonen de voeding, de CAN- en USB-dataverkeer en fouten. De verpakking bevat een kabel CA-USB18 van 1,8 m.ToepassingenPc-gebaseerde CAN-host, monitoring of HMI-toegang tot CAN-apparatenCommunicatie met CAN-apparaten vanaf een pc via USBRegel- en monitoringtoepassingen in diverse industrieën

De I-7565-H1-G verbindt de USB-poort van een pc met één CAN-buskanaal, zodat ingenieurs CAN-netwerken vanaf een hostcomputer kunnen monitoren, loggen en aansturen. Hij voldoet aan ISO 11898-2 en verwerkt zowel CAN2.0A- als CAN2.0B-frames, met een maximale doorvoer van 3000 frames per seconde.Ingenieurs kiezen deze uitvoering doorgaans vanwege de flexibele timing en filtering. De baudrate is instelbaar van 5 kbps tot 1 Mbps, inclusief door de gebruiker gedefinieerde waarden. Het configureren van acceptatiefilters, een Listen Only-modus en het rapporteren van CAN-foutframes helpen bij het diagnosticeren van een actief netwerk, terwijl het voorzien van berichten van een tijdstempel met een nauwkeurigheid van minimaal ±1 ms de dataanalyse ondersteunt.De CAN-zijde is galvanisch gescheiden met 2500Vrms, waardoor de host en de USB-hardware beschermd zijn tegen storingen op de bus. De voeding komt via USB, en de kunststof behuizing voor DIN-rail wordt geleverd met de CA-USB18 kabel van 1,8 m. Er zijn drivers beschikbaar voor Windows en Linux, en het apparaat wordt automatisch herkend bij aansluiting.ToepassingenCAN-busmonitoringGebouwautomatiseringRemote dataacquisitieMilieubeheersing en -monitoringLaboratoriumapparatuur en onderzoekFabrieksautomatisering

De I-7565-H2-G verbindt een pc via USB met twee CAN-buskanalen, zodat ingenieurs CAN-netwerken vanuit een hosttoepassing kunnen monitoren, loggen en aansturen. Hij is bedoeld voor een hogere doorvoer dan de I-7565 en ontvangt over beide poorten samen tot 3000 standaard CAN 2.0A-frames per seconde. Bij het aansluiten wordt het stuurprogramma automatisch geladen.Elke CAN-poort is elektrisch geïsoleerd met 2500Vrms, waardoor de pc en lokale apparatuur beschermd zijn tegen storingen die via de bus binnenkomen. Een hardware-watchdog helpt de converter ook in zware of stoorgevoelige omgevingen door te werken, en voedings-, communicatie- en foutindicatoren tonen de status in één oogopslag. Een optionele afsluitweerstand van 120 ohm is via een jumper te selecteren.Deze bestelcode wordt geleverd met de CA-USB18 USB-kabel van 1,8 m. Softwarematig worden een API-bibliotheek en diverse ontwikkelomgevingen ondersteund, waardoor het apparaat geschikt is voor maatwerk in data-acquisitie- en monitoringtoepassingen.ToepassingenMonitoring van CAN-bussenGebouwautomatiseringData-acquisitie op afstandRegeling en bewaking van omgevingenLaboratoriumapparatuur en onderzoekFabrieksautomatisering
