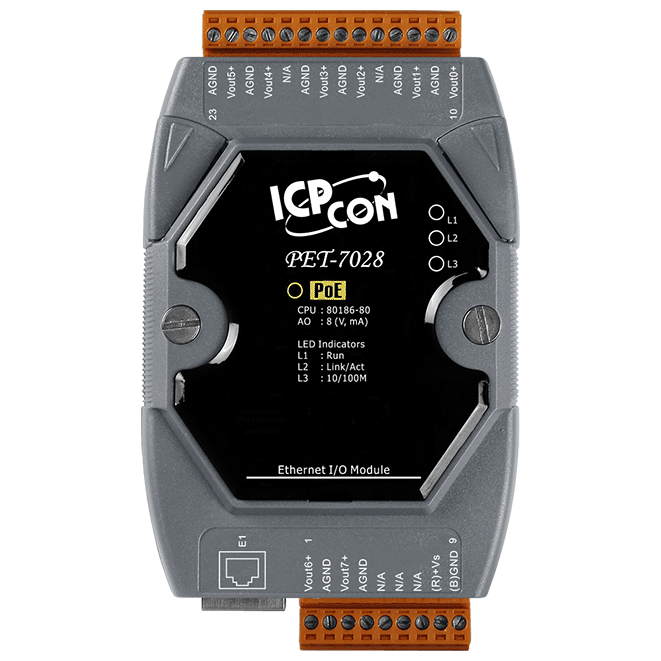

PET-7028 PoE Ethernet I/O-module, 8-kan. analoge uitgang
Analoge uitgangsmodule met acht kanalen, met PoE en Modbus TCP/UDP over Ethernet. Uitgangen zijn per kanaal selecteerbaar voor ±5 V, ±10 V, 0 ~ 20 mA of 4 ~ 20 mA. Model PET-7028 CR.
- Acht analoge uitgangskanalen met per kanaal via jumper selecteerbare spannings- en stroombereiken
- Uitgangsbereiken omvatten ±5 V, ±10 V, 0 ~ 20 mA en 4 ~ 20 mA, met 12-bit resolutie en een nauwkeurigheid van ±0,1% van FSR
- Modbus TCP en Modbus UDP via een 10/100 Base-TX RJ-45-poort
- Power over Ethernet (IEEE 802.3af, Klasse 1) of voeding via klemmenblok voor +12 ~ +48 VDC
- Ingebouwde webserver, Web HMI en toegangsbeheer op basis van ID, wachtwoord en IP-filter
- Programmeerbare uitgangswaarden bij inschakelen en veilige uitgangswaarden, met open draaddetectie voor 4 ~ 20 mA
€ 461,00 per stuk
| 1-9 st. | € 461,00 | |
|---|---|---|
| 10-30 st. | € 438,00 | −5 % |
| 31+ st. | € 415,00 | −10 % |
Productinformatie "PET-7028 PoE Ethernet I/O-module, 8-kan. analoge uitgang"
De PET-7028 CR is een via PoE gevoede Ethernet-module die acht analoge uitgangen biedt om actuatoren, kleppen en instrumenten aan te sturen vanaf een netwerkgebaseerd I/O-punt. Elk kanaal kan via een jumper worden ingesteld op spanning of stroom, met een keuze uit de bereiken 0 ~ +5 VDC, ±5 VDC, 0 ~ +10 VDC, ±10 VDC, 0 ~ 20 mA en 4 ~ 20 mA.
De communicatie verloopt via een enkele 10/100 Base-TX RJ-45-poort met ondersteuning voor Modbus TCP en Modbus UDP. De module beschikt over een ingebouwde webserver met Web HMI, toegangsbeheer op basis van ID, wachtwoord en IP-filter, communicatiebeveiliging, een dubbele watchdog en I/O-paarverbinding. De voeding kan komen van PoE (IEEE 802.3af, Klasse 1) of van een klemmenblok voor +12 ~ +48 VDC, en er is bescherming tegen omgekeerde polariteit aanwezig.
De module is ontworpen voor montage op een DIN-rail in een behuizing van 72 x 123 x 35 mm en biedt 2500 VDC I/O-isolatie binnen de module en ±4 kV EFT- en ±4 kV contact-ESD-bescherming. Hij werkt bij -25 ~ +75 °C en is gespecificeerd voor 10 ~ 90% RV, niet-condenserend.
Toepassingen
- Gebouwautomatisering
- Fabrieksautomatisering
- Machineautomatisering
- Onderhoud op afstand
- Diagnose op afstand
- Testapparatuur
| Analoge uitgangen: | 8 |
|---|---|
| Bedrijfstemperatuur: | -25 ~ +75 °C |
| Isolatie: | 2500 VDC |
| Montage: | DIN-rail |
| Poorten: | 1 |
| Producttype: | Ethernet I/O-module |
| Voedingsingang: | +12 ~ +48 VDC, PoE |
| Interface: | Ethernet |
| Protocol: | Modbus TCP, Modbus UDP |
| PoE: | Ja |
Specificaties
| Software | |
|---|---|
| Ingebouwde webserver | Ja |
| CPU-module | |
| Watchdog-timer | Module, communicatie (programmeerbaar) |
| Isolatie | |
| 2-weg isolatie | I/O: 2500 VDC |
| EMS-bescherming | |
| EFT (IEC 61000-4-4) | ±4 kV voor voedingslijn |
| ESD (IEC 61000-4-2) | ±4 kV contact per klem ±8 kV lucht voor willekeurig punt |
| LED-indicatoren | |
| Status | Run, Ethernet, PoE |
| Analoge uitgang | |
| Kanalen | 8 |
| Type | Spanning Stroom |
| Bereik | +0 ~ +5 VDC, ±5 VDC, +0 ~ +10 VDC, ±10 VDC 0 ~ 20 mA, 4 ~ 20 mA (instelbaar via jumper) |
| Resolutie | 12 bits |
| Nauwkeurigheid | ±0,1% van FSR |
| Detectie van open draad | Alleen voor 4 ~ 20 mA |
| Spanningsuitgangscapaciteit | 10 V @ 10 mA |
| Stroombelastingsweerstand | 500 Ω |
| Configuratie per afzonderlijk kanaal | Ja |
| Waarde bij inschakelen | Programmeerbaar |
| Veilige waarde | Programmeerbaar |
| Ethernet | |
| Poorten | 1 x RJ-45, 10/100 Base-TX |
| PoE | Ja |
| Toegangscontrole | ID, wachtwoord en IP-filter |
| Protocol | Modbus TCP, Modbus UDP |
| Voeding | |
| Bescherming tegen omgekeerde polariteit | Ja |
| Verbruik | 6,0 W (max.) |
| Gevoed via PoE | IEEE 802.3af, Klasse1 |
| Gevoed via aansluitblok | +12 ~ +48 VDC |
| Mechanisch | |
| Afmetingen (mm) | 72 x 123 x 35 (W x L x H) |
| Installatie | DIN-railmontage |
| Omgeving | |
| Bedrijfstemperatuur | -25 ~ +75 °C |
| Opslagtemperatuur | -30 ~ +80 °C |
| Luchtvochtigheid | 10 ~ 90% RH, niet-condenserend |
Specificaties zoals gepubliceerd door de fabrikant. Wijzigingen voorbehouden.
