ET-7228 Ethernet I/O-module, 8-kanaals analoge uitgang met 2-poorts switch

De ET-7028 CR is een Ethernet I/O-module met acht analoge uitgangskanalen voor het aansturen van veldapparaten via het netwerk. Hij is geschikt voor ingenieurs die netwerkgestuurde analoge regeling nodig hebben in gebouw-, fabriek- en machineautomatisering.Elk kanaal kan worden ingesteld op een spanningsbereik (+0 ~ +5 VDC, ±5 VDC, +0 ~ +10 VDC of ±10 VDC) of een stroombereik (0 ~ 20 mA of 4 ~ 20 mA). Het uitgangstype wordt per kanaal gekozen via de jumperstand, en kanalen zijn individueel te configureren. De uitgangsresolutie is 12-bit met een nauwkeurigheid van ±0,1% van FSR, en open draaddetectie is beschikbaar voor gebruik met 4 ~ 20 mA. Inschakelwaarden en veilige waarden zijn programmeerbaar.Communicatie verloopt via één RJ-45 10/100 Base-TX-poort met Modbus TCP en Modbus UDP. Een ingebouwde webserver en web-HMI, toegangscontrole via ID, wachtwoord en IP-filter, en programmeerbare module- en communicatiewatchdogs ondersteunen veilige en bewaakte bediening. De module wordt gevoed met +10 ~ +30 VDC met bescherming tegen omgekeerde polariteit en is ontworpen voor montage op een DIN-rail bij -25 ~ +75 °C.ToepassingenGebouwautomatiseringFabrieksautomatiseringMachineautomatiseringOnderhoud op afstandDiagnose op afstandTestapparatuur

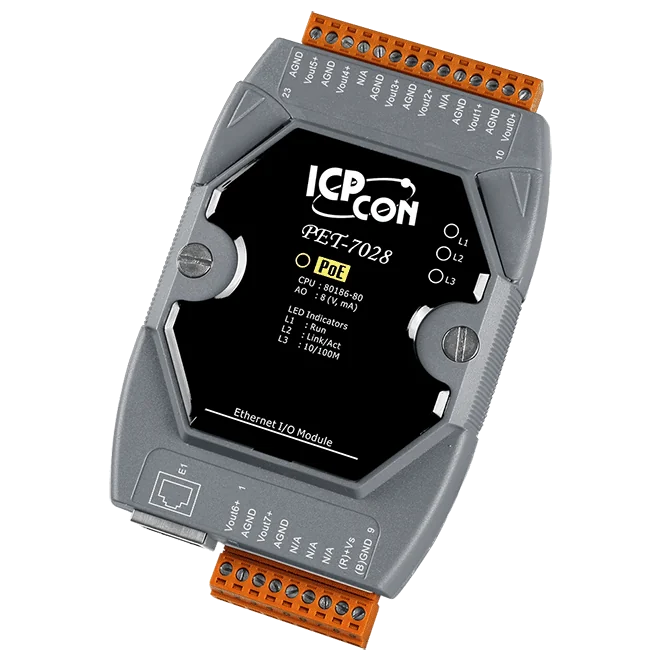

De PET-7028 CR is een via PoE gevoede Ethernet-module die acht analoge uitgangen biedt om actuatoren, kleppen en instrumenten aan te sturen vanaf een netwerkgebaseerd I/O-punt. Elk kanaal kan via een jumper worden ingesteld op spanning of stroom, met een keuze uit de bereiken 0 ~ +5 VDC, ±5 VDC, 0 ~ +10 VDC, ±10 VDC, 0 ~ 20 mA en 4 ~ 20 mA.De communicatie verloopt via een enkele 10/100 Base-TX RJ-45-poort met ondersteuning voor Modbus TCP en Modbus UDP. De module beschikt over een ingebouwde webserver met Web HMI, toegangsbeheer op basis van ID, wachtwoord en IP-filter, communicatiebeveiliging, een dubbele watchdog en I/O-paarverbinding. De voeding kan komen van PoE (IEEE 802.3af, Klasse 1) of van een klemmenblok voor +12 ~ +48 VDC, en er is bescherming tegen omgekeerde polariteit aanwezig.De module is ontworpen voor montage op een DIN-rail in een behuizing van 72 x 123 x 35 mm en biedt 2500 VDC I/O-isolatie binnen de module en ±4 kV EFT- en ±4 kV contact-ESD-bescherming. Hij werkt bij -25 ~ +75 °C en is gespecificeerd voor 10 ~ 90% RV, niet-condenserend.ToepassingenGebouwautomatiseringFabrieksautomatiseringMachineautomatiseringOnderhoud op afstandDiagnose op afstandTestapparatuur

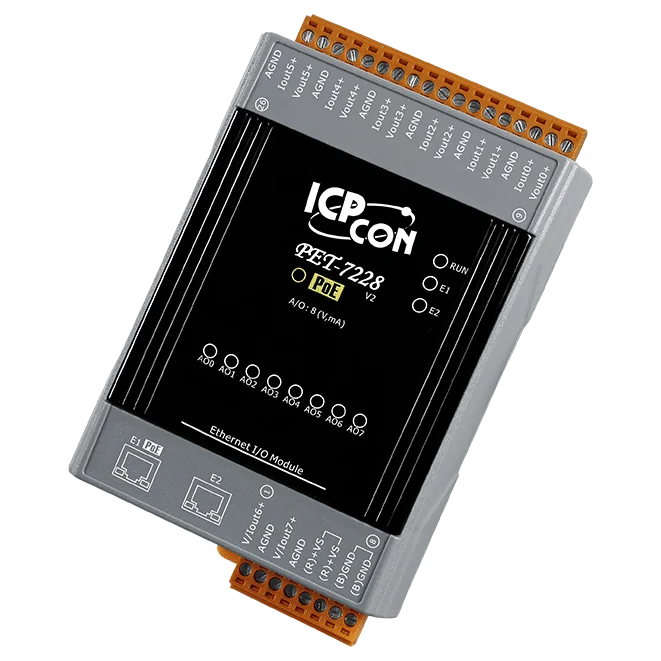

PET-7228 is een Ethernet I/O-module voor gedistribueerde analoge regeling. De acht uitgangen zijn per kanaal via jumpers in te stellen op spanning of stroom, waardoor één module een gemengde set aandrijvingen en kleppen kan aansturen zonder hardwarewijziging.Elke uitgang ondersteunt de bereiken +0 ~ +5 VDC, ±5 VDC, +0 ~ +10 VDC, ±10 VDC, 0 ~ 20 mA en 4 ~ 20 mA. Uitgangen kunnen individueel worden geconfigureerd, en de inschakelwaarden en veilige waarden zijn programmeerbaar, zodat het proces naar een gedefinieerde toestand kan terugvallen. Modbus TCP- en Modbus UDP-communicatie wordt ondersteund, en de ingebouwde webserver biedt een webHMI.De geïntegreerde 2-poorts 10/100 Base-TX-switch met LAN-bypass maakt het mogelijk de module in serie langs een netwerkkabel aan te sluiten. De voeding verloopt via PoE (IEEE 802.3af, Class 1) of via een klemmenblok van +12 ~ +48 VDC, en de module is ontworpen voor montage op een DIN-rail.ToepassingenGebouwautomatiseringFabrieksautomatiseringMachineautomatiseringOnderhoud op afstandDiagnose op afstandTestapparatuur

De ET-7224 CR combineert analoge uitgangen, digitale ingangen en digitale uitgangen in één Ethernet I/O-module voor DIN-rail montage. Elk van de vier analoge uitgangen kan via een jumper worden ingesteld op spanning of stroom, met bereiken van +/-5 V, +/-10 V, 0 ~ 20 mA en 4 ~ 20 mA. Dit maakt de module geschikt voor engineers die een mix van veldactuatoren vanaf één module willen aansturen.Communicatie verloopt via Modbus TCP en Modbus UDP, met een ingebouwde webserver en web-HMI voor configuratie en monitoring. De geïntegreerde 2-poorts 10/100 Base-TX switch met LAN-bypass maakt het mogelijk de module in een daisy-chain langs een netwerklijn te plaatsen, zonder aparte switch bij elk knooppunt.Ontworpen voor gebouwautomatisering, fabrieksautomatisering en machineautomatisering, evenals voor remote onderhoud en diagnose, biedt de module dubbele watchdogs, programmeerbare inschakel- en veilige waarden voor de uitgangen, en 2500 VDC I/O-isolatie met 1500 VDC Ethernet-isolatie.ToepassingenGebouwautomatiseringFabrieksautomatiseringMachineautomatiseringRemote onderhoudRemote diagnoseTestapparatuur
