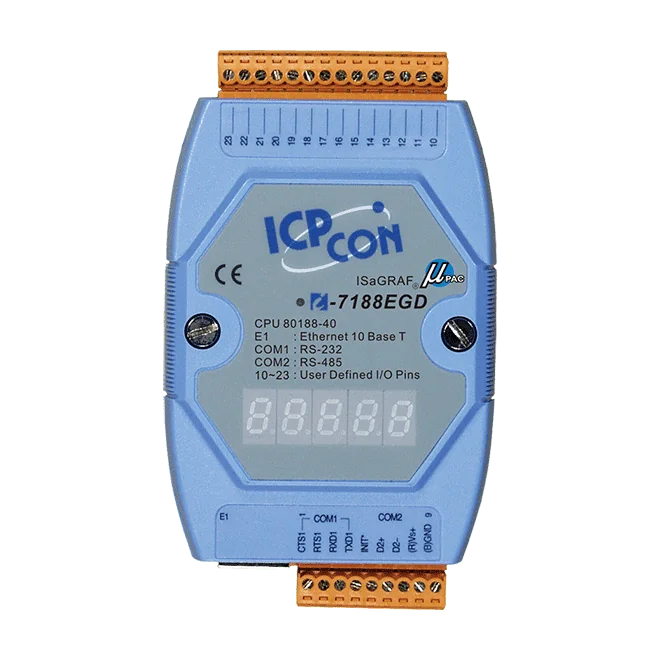

I-7188EGD ISaGRAF Palm-formaat Ethernet PAC met 5-cijferig 7-segment display
Palm-formaat ISaGRAF SoftLogic PAC met een 80188 CPU van 40 MHz, een 10Base-T Ethernet-poort, RS-232- en RS-485-poorten, en een 5-cijferig 7-segment LED-display voor statusinformatie op het apparaat.
- 80188-CPU op 40 MHz die MiniOS7 uitvoert
- Ingebedde ISaGRAF Ver.3 SoftLogic, programmeerbaar volgens IEC 61131-3
- 10Base-T Ethernet-poort met Modbus TCP/IP slave-ondersteuning
- RS-232- en RS-485-COM-poorten tot 115200 bps
- Modbus RTU/ASCII master- en Modbus RTU slave-ondersteuning
- 5-cijferig 7-segment LED-display
€ 461,00 per stuk
| 1-9 st. | € 461,00 | |
|---|---|---|
| 10-30 st. | € 438,00 | −5 % |
| 31+ st. | € 415,00 | −10 % |
Productinformatie "I-7188EGD ISaGRAF Palm-formaat Ethernet PAC met 5-cijferig 7-segment display"
De I-7188EGD is een programmeerbare automatiseringscontroller van handpalmformaat die draait op de ingebedde ISaGRAF Ver.3 SoftLogic, programmeerbaar volgens IEC 61131-3. Hij is gebouwd rond een 80188-CPU die op 40 MHz draait onder het besturingssysteem MiniOS7, en biedt engineers Ethernet-connectiviteit naast seriële communicatie in een compacte DIN-railbehuizing.
In vergelijking met de standaard I-7188EG voegt deze variant een 5-cijferig 7-segment LED-display toe, dat statusinformatie direct op het apparaat toont. Verder delen de twee dezelfde kernfuncties, waaronder de enkele 10Base-T Ethernet-poort, één RS-232-poort en één RS-485-poort.
- Uitbreiding is mogelijk met een X-Board I/O-uitbreidingskaart, waarmee COM-poorten, I/O of geheugen kunnen worden toegevoegd.
- ISaGRAF kan niet draaien op 64-bit Windows 7- of 8-pc's; Win-GRAF wordt voor deze systemen als alternatief aanbevolen.
| Bedrijfstemperatuur: | -25 ~ +75 °C |
|---|---|
| Montage: | DIN-rail |
| Poorten: | 3 |
| Producttype: | PAC |
| Voedingsingang: | +10 ~ 30 VDC |
| Interface: | Ethernet, RS-232, RS-485 |
| Protocol: | Modbus TCP |
Specificaties
| Software | |
|---|---|
| OS | MiniOS7 |
| Protocol | • NET ID • Modbus TCP/IP-slave • Modbus RTU/ASCII-master • Modbus RTU-slave • DCON-protocol • Door gebruiker gedefinieerd protocol • I/O-type: DCON, Modbus RTU en Modbus TCP/IP remote I/O • Fbus • Ebus • SMS |
| Ontwikkeling | Ingebedde ISaGRAF Ver.3 SoftLogic (IEC 61131-3) |
| CPU-module | |
| CPU | 80188, 40 MHz of compatibel |
| 64-bit hardware-serienummer | Ja |
| EEPROM | 2 KB |
| Flash | 512 KB |
| NVRAM | 31 bytes |
| SRAM | 512 KB |
| Real-Time Clock | Levert seconden, minuten, uren, datums, dag van de week, maand, jaar |
| Watchdog-timer | Ja |
| Display | |
| Type | 5 x 7-segment LED-display met cijfers |
| LED-indicatoren | |
| Status | 1 x System |
| I/O-uitbreiding | |
| I/O-type | X-board |
| Ethernet | |
| Poorten | 1 x RJ-45, 10Base-T |
| COM-poorten | |
| Poorten | 1 x RS-232, 1 x RS-485 |
| Baudrate | 115200 bps max. |
| Voeding | |
| Ingangsbereik | +10 ~ 30 VDC |
| Verbruik | 3.0 W |
| Mechanisch | |
| Afmetingen (mm) | 72 x 123 x 33 (W x H x D) |
| Installatie | DIN-railmontage |
| Omgeving | |
| Bedrijfstemperatuur | -25 ~ +75°C |
| Opslagtemperatuur | -40 ~ +80 °C |
| Luchtvochtigheid | 5 ~ 90%, niet-condenserend |
Specificaties zoals gepubliceerd door de fabrikant. Wijzigingen voorbehouden.
