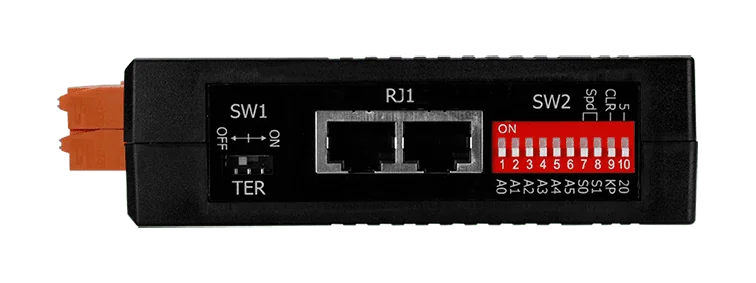

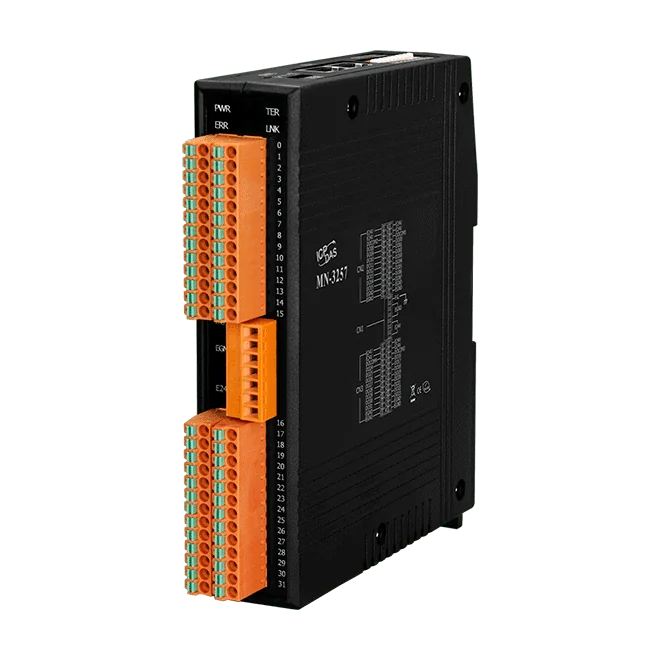

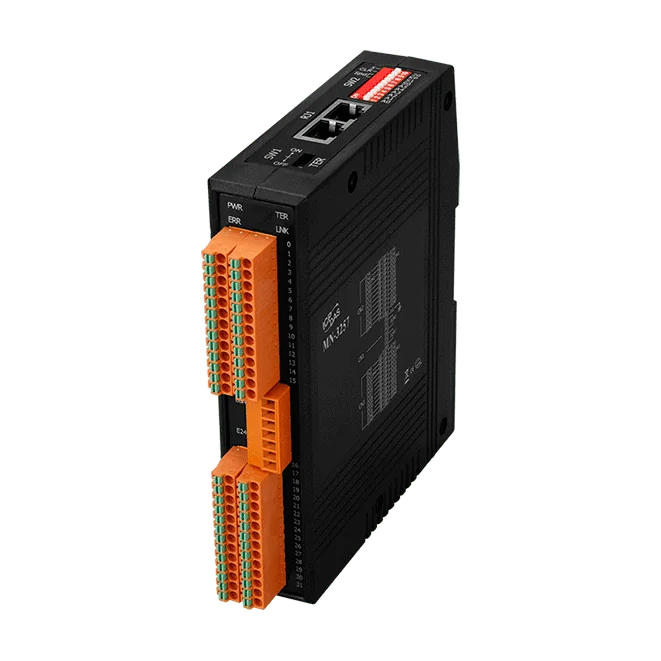

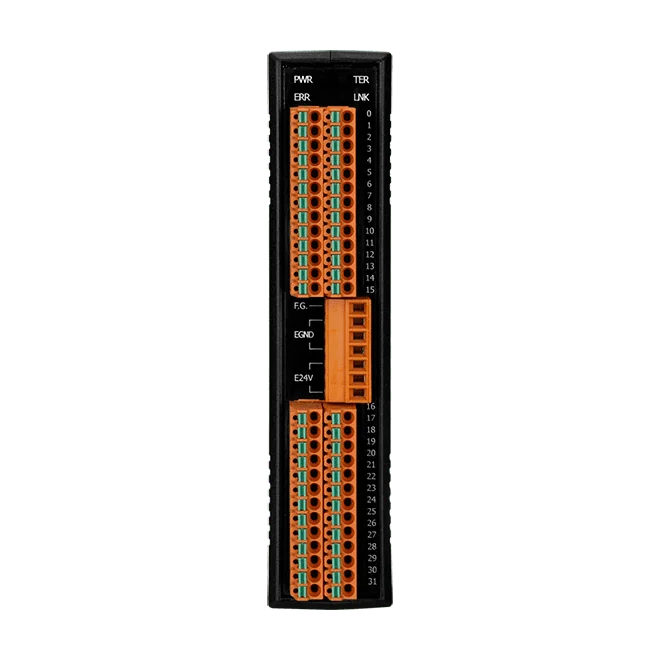

MN-3257 Motionnet I/O-module, 32-kan. geïsoleerde digitale uitgang

MN-3257T CR is een Motionnet-uitbreidingsmodule die 32 geïsoleerde digitale uitgangskanalen toevoegt aan een Motionnet-netwerk. Elk kanaal is een open-collector sink-uitgang met interne vrijloopdiode, geschikt voor maximaal +30 VDC en 200 mA per kanaal, zodat typische industriële belastingen rechtstreeks vanuit de module kunnen worden geschakeld.Ingenieurs kiezen deze module doorgaans om een gedistribueerd I/O-netwerk uit te breiden zonder extra CPU-belasting. Tot 64 modules kunnen één Motionnet-transferlijn delen, goed voor maximaal 2048 uitgangskanalen. De uitgangsstatus wordt automatisch bijgewerkt op een vaste cyclus, en voor punten die bewaking vereisen kunnen onderbrekingen bij inwisseling van ingangen worden ingesteld, waardoor herhaald pollen overbodig wordt.Voeding, communicatie en I/O zijn onderling geïsoleerd, met een nominale waarde van 3000 Vrms op de uitgangen. De vrijloopdiode van elke 8-kanaalspoort kan op een aparte voedingsbron worden aangesloten, en LED's tonen de communicatiestatus en de I/O-status. De module wordt gevoed met 24 VDC en wordt op een DIN-rail gemonteerd.ToepassingenMachineautomatiseringGedistribueerde uitbreiding van digitale uitgangen op Motionnet-netwerken

De MN-3253 CR voegt 32 geïsoleerde digitale ingangskanalen toe aan een Motionnet-netwerk, waarmee u de capaciteit voor externe ingangen kunt uitbreiden zonder voor elk signaal afzonderlijke bekabeling te trekken. Elke ingangspoort kan worden geconfigureerd als NPN of PNP voor sensoren van 12 tot 24 V, wat het koppelen van de module aan de veldapparatuur die u al gebruikt vereenvoudigt.De cyclustijd is 15,1 μs per apparaat bij 20 Mbps; een volledige reeks van 64 modules dekt 2048 ingangspunten binnen 0,97 ms. De overdrachtssnelheid kiest u met een DIP-schakelaar uit 2,5, 5, 10 of 20 Mbps. De ingangsstatus wordt automatisch via het Motionnet-systeem met een constant interval bijgewerkt, en op geselecteerde ingangen kunt u interrupts instellen, zodat de controller ze niet herhaaldelijk hoeft te pollen.De module biedt 3000 Vrms ingangsisolatie en scheidt voeding, communicatie en I/O voor betere bescherming. Status-LED's tonen de communicatiestatus, de I/O-status en de interne voeding van 3,3 V, en er is een schakelaar voor de afsluitweerstand aanwezig. De bedrading loopt via 13-polige steekbare klemblokken, en de kunststof behuizing monteert op een DIN-rail. Het nominale bedrijfsbereik is 0 tot +60 °C.ToepassingenMachineautomatiseringGedistribueerde uitbreiding van digitale ingangen voor Motionnet-systemen

MN-3253T CR is een Motionnet-uitbreidingsmodule die 32 geïsoleerde digitale ingangskanalen toevoegt aan een gedistribueerd regelnetwerk. Elke Motionnet-transferlijn kan maximaal 64 modules aansturen, zodat één lijn kan worden opgeschaald tot 2048 ingangskanalen. Met 64 aangesloten modules kunnen de signalen van alle 2048 punten binnen 0,97 ms worden uitgewisseld.Elke ingangspoort is instelbaar als NPN of PNP voor signalen van 12~24 V, wat geschikt is voor gemengde sensortypen op één module. Er is isolatie tussen voeding, communicatie en I/O, en voor gekozen punten kan een interrupt bij ingangswijziging worden ingesteld, zodat de host ze niet continu hoeft uit te lezen. Statusleds tonen de communicatiestatus en de I/O-activiteit, wat de inbedrijfstelling en foutopsporing ondersteunt.De module heeft een kunststof behuizing met steekbare 13-polige aansluitblokken en wordt op een DIN-rail gemonteerd. Hij is geschikt voor bedrijf bij 0 ~ +60 °C en wordt geleverd als de RoHS-conforme aansluitblokversie van de MN-3253-serie.ToepassingenMachineautomatiseringGedistribueerde uitbreiding van digitale ingangen in Motionnet-systemen

MN-3254 CR is een gedistribueerde I/O-uitbreidingsmodule voor Motionnet-systemen, met 16 geïsoleerde digitale ingangskanalen en 16 geïsoleerde digitale uitgangskanalen in één DIN-railbehuizing. Elke Motionnet-transferlijn kan maximaal 64 modules dragen, waardoor het aantal I/O-punten op één netwerk kan oplopen tot 1024 ingangen en 1024 uitgangen.De timing is deterministisch: elk apparaat heeft een cyclustijd van 15,1 μs bij 20 Mbps, en de I/O-status wordt automatisch over het Motionnet-systeem bijgewerkt met een constant interval. Ingangspunten kunnen worden geconfigureerd voor interrupts, zodat de controller ingangen die niet veranderen niet hoeft te pollen. Elke ingangspoort kan worden ingesteld op NPN- of PNP-werking bij 12 tot 24 V, en de vrijloopdiodes van de uitgangen kunnen poort per poort op verschillende voedingsbronnen worden aangesloten.De CR-variant is de RJ-45-connectorversie die in de bestelinformatie is vermeld. Een isolatie van 3000 Vrms op zowel de digitale ingangen als de uitgangen, samen met een geïsoleerde 24 VDC-voedingsingang van 1000 V, helpt de veldbedrading te scheiden van het communicatienetwerk en de logicavoeding.ToepassingenMachineautomatisering
