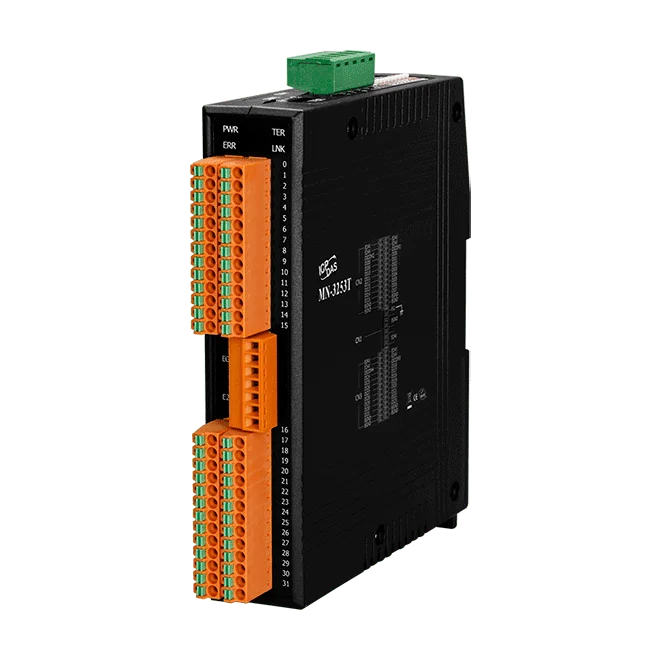

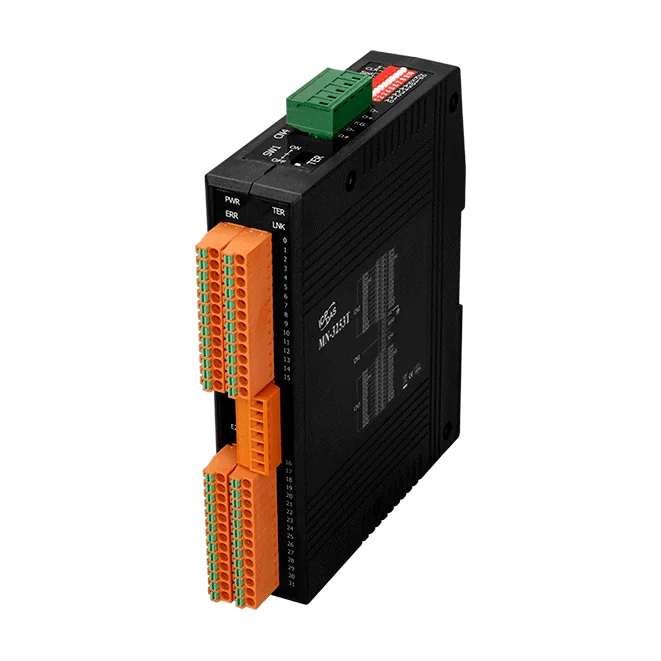

MN-3253T Motionnet 32-kan. geïsoleerde DI-module met aansluitblok

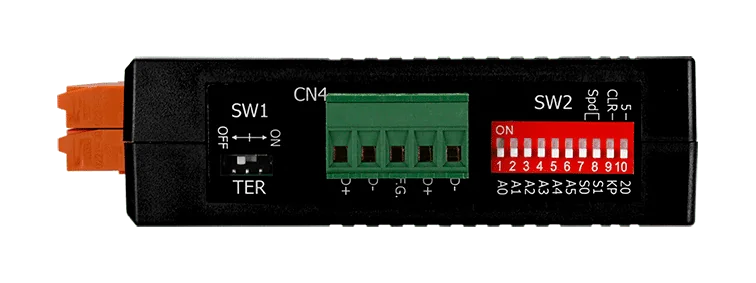

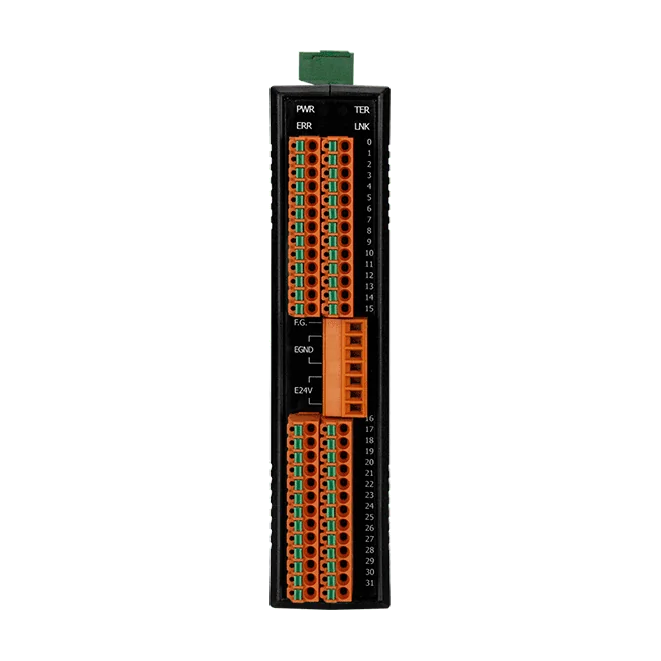

De MN-3253 CR voegt 32 geïsoleerde digitale ingangskanalen toe aan een Motionnet-netwerk, waarmee u de capaciteit voor externe ingangen kunt uitbreiden zonder voor elk signaal afzonderlijke bekabeling te trekken. Elke ingangspoort kan worden geconfigureerd als NPN of PNP voor sensoren van 12 tot 24 V, wat het koppelen van de module aan de veldapparatuur die u al gebruikt vereenvoudigt.De cyclustijd is 15,1 μs per apparaat bij 20 Mbps; een volledige reeks van 64 modules dekt 2048 ingangspunten binnen 0,97 ms. De overdrachtssnelheid kiest u met een DIP-schakelaar uit 2,5, 5, 10 of 20 Mbps. De ingangsstatus wordt automatisch via het Motionnet-systeem met een constant interval bijgewerkt, en op geselecteerde ingangen kunt u interrupts instellen, zodat de controller ze niet herhaaldelijk hoeft te pollen.De module biedt 3000 Vrms ingangsisolatie en scheidt voeding, communicatie en I/O voor betere bescherming. Status-LED's tonen de communicatiestatus, de I/O-status en de interne voeding van 3,3 V, en er is een schakelaar voor de afsluitweerstand aanwezig. De bedrading loopt via 13-polige steekbare klemblokken, en de kunststof behuizing monteert op een DIN-rail. Het nominale bedrijfsbereik is 0 tot +60 °C.ToepassingenMachineautomatiseringGedistribueerde uitbreiding van digitale ingangen voor Motionnet-systemen

MN-3254 CR is een gedistribueerde I/O-uitbreidingsmodule voor Motionnet-systemen, met 16 geïsoleerde digitale ingangskanalen en 16 geïsoleerde digitale uitgangskanalen in één DIN-railbehuizing. Elke Motionnet-transferlijn kan maximaal 64 modules dragen, waardoor het aantal I/O-punten op één netwerk kan oplopen tot 1024 ingangen en 1024 uitgangen.De timing is deterministisch: elk apparaat heeft een cyclustijd van 15,1 μs bij 20 Mbps, en de I/O-status wordt automatisch over het Motionnet-systeem bijgewerkt met een constant interval. Ingangspunten kunnen worden geconfigureerd voor interrupts, zodat de controller ingangen die niet veranderen niet hoeft te pollen. Elke ingangspoort kan worden ingesteld op NPN- of PNP-werking bij 12 tot 24 V, en de vrijloopdiodes van de uitgangen kunnen poort per poort op verschillende voedingsbronnen worden aangesloten.De CR-variant is de RJ-45-connectorversie die in de bestelinformatie is vermeld. Een isolatie van 3000 Vrms op zowel de digitale ingangen als de uitgangen, samen met een geïsoleerde 24 VDC-voedingsingang van 1000 V, helpt de veldbedrading te scheiden van het communicatienetwerk en de logicavoeding.ToepassingenMachineautomatisering

De MN-3254T voegt 16 geïsoleerde digitale ingangen en 16 geïsoleerde digitale uitgangen toe aan een Motionnet-netwerk. Elke ingangspoort kan worden ingesteld op NPN- of PNP-werking bij 12 tot 24 V, zodat hij geschikt is voor sensoren met beide sourcing-conventies.De overdrachtssnelheid van Motionnet is via een DIP-schakelaar in te stellen op 2,5, 5, 10 of 20 Mbps. Bij 20 Mbps bedraagt de communicatietijd per apparaat 15,1 μs. Voeding, communicatie en I/O zijn onderling van elkaar geïsoleerd. De uitgangen zijn van het open-collector sink-type, gespecificeerd voor 200 mA per kanaal, met interne vrijloopdiodes die per poort van acht kanalen aan verschillende voedingen kunnen worden gekoppeld.LED-indicatoren tonen de communicatiestatus, de interne 3,3 V-voeding, de stand van de afsluitweerstandschakelaar en de I/O-status, wat helpt bij inbedrijfstelling en foutopsporing. De kunststof behuizing wordt op een DIN-rail gemonteerd en is gespecificeerd voor bedrijf bij 0 tot +60 °C.ToepassingenMachine-automatiseringGedistribueerde I/O op Motionnet-netwerken

De MN-3257 CR is een Motionnet-uitbreidingsmodule die een gedistribueerd regelsysteem voorziet van 32 geïsoleerde digitale uitgangen. Elke Motionnet-transmissielijn kan tot 64 modules bevatten, waardoor het aantal uitgangen op één lijn kan oplopen tot 2048 kanalen. Elke module wordt door het Motionnet-systeem automatisch op een constant interval bijgewerkt, zodat de controller de module niet hoeft te pollen.Elke uitgang is een open-collector sink-type met een interne vrijloopdiode, met een maximale belasting van 200 mA per kanaal en een maximale belastingsspanning van +30 VDC. De vrijloopdiodes zijn per poort van 8 signalen gegroepeerd, en elke poort kan op een andere voedingsbron worden aangesloten. Op gekozen ingangspunten kunnen interrupts worden ingesteld, waardoor CPU-tijd die anders verloren gaat aan herhaald pollen wordt bespaard.Voeding, communicatie en I/O zijn onderling galvanisch gescheiden, met een isolatiespanning van 3000 Vrms op de uitgangen. Twee RJ-45 Motionnet-connectoren ondersteunen daisy-chain-bedrading, de transmissiesnelheid is via DIP-schakelaar instelbaar op 2,5, 5, 10 of 20 Mbps, en LED-indicatoren tonen de communicatie- en I/O-status. De kunststof behuizing wordt op een DIN-rail gemonteerd.ToepassingenMachine-automatiseringGedistribueerde digitale uitbreiding van uitgangen voor Motionnet-systemen
