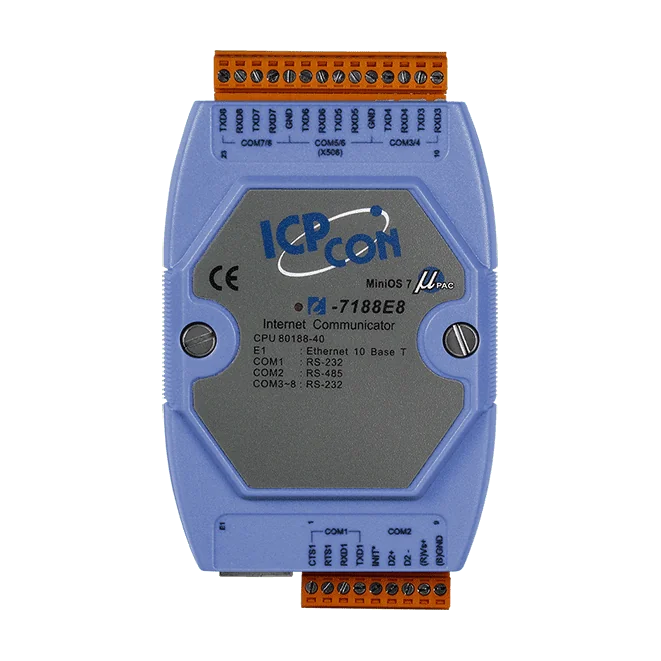

I-7188E8 Programmeerbare Ethernet naar 8-poorts seriële converter, RS-232/485
Programmeerbare serieel-naar-Ethernet device server met 7x RS-232 en 1x RS-485 poorten, die bestaande seriële apparaten via Virtual COM of ruwe TCP op Ethernet aansluit.
- Acht seriële poorten: 7x RS-232 en 1x RS-485 voor Ethernet-connectiviteit
- Gegevensoverdracht via Virtual COM of een ruwe TCP-verbinding
- VxComm-driver voor 32-bit en 64-bit Windows 7 SP1/10/2012/2016
- Ingebouwd MiniOS7 van ICP DAS met ondersteuning voor gebruikersprogrammering
- Watchdog-timer geschikt voor gebruik in zware omgevingen
- Uitneembaar, op de printplaat gemonteerd aansluitblok voor industriële bedrading
€ 399,00 per stuk
| 1-9 st. | € 399,00 | |
|---|---|---|
| 10-30 st. | € 379,00 | −5 % |
| 31+ st. | € 359,00 | −10 % |
Productinformatie "I-7188E8 Programmeerbare Ethernet naar 8-poorts seriële converter, RS-232/485"
De I-7188E8 CR is een programmeerbare device server die acht seriële poorten, zeven RS-232 en één RS-485, koppelt aan een Ethernet-netwerk. Het apparaat is geschikt voor engineers die bestaande seriële apparatuur op een netwerk willen aansluiten zonder het apparaat zelf opnieuw te ontwerpen, omdat de unit onafhankelijk is van het protocol dat over de seriële lijnen wordt gebruikt.
Seriële data kan worden doorgegeven via een virtuele COM-poort, zodat bestaande COM-gebaseerde software op een Windows-pc blijft werken, of via een ruwe TCP-verbinding voor maatwerktoepassingen. Er is een VxComm-driver beschikbaar voor 32-bit en 64-bit Windows 7 SP1, 10, 2012 en 2016. Het ingebouwde MiniOS7 van ICP DAS ondersteunt gebruikersprogrammering, en er is een watchdog-timer opgenomen voor gebruik in zware omgevingen.
Het apparaat beschikt over een uitneembaar, op de printplaat gemonteerd aansluitblok voor de bedrading en accepteert een niet-gestabiliseerde voeding van +10 VDC tot +30 VDC met bescherming tegen omgekeerde polariteit. Het is geschikt voor een bedrijfstemperatuur van -25 °C tot +75 °C en draagt de CE-, UKCA-, FCC-, RoHS- en WEEE-markeringen.
Toepassingen
- Factory Automation
- Building Automation
- Home Automation
| Bedrijfstemperatuur: | -25 ~ +75 °C |
|---|---|
| Poorten: | 8 |
| Producttype: | Seriële naar Ethernet-converter |
| Voedingsingang: | +10 VDC ~ +30 VDC |
| Interface: | Ethernet, RS-232, RS-485 |
| Protocol: | ruwe TCP, Virtuele COM |
Specificaties
| CPU-module | |
|---|---|
| CPU | 80188, 40MHz of compatibel |
| EEPROM | 2K bytes |
| Flash | 512K bytes |
| SRAM | 384K bytes |
| Watchdog-timer | Ja |
| LED-indicatoren | |
| Status | Ja |
| Ethernet | |
| Poorten | 10BASE-T NE2000-compatibele Ethernet-controller |
| COM-poorten | |
| Poorten | 1 x RS-232 (TXD, RXD, RTS, CTS, GND) 1 x RS-485 (Data+, Data-) 6 x RS-232 (TXD, RXD, GND) |
| Baudrate | 115200 bps max. |
| Pariteit | Even, Oneven, Geen |
| Databit | 7, 8 |
| Stopbit | 1 |
| Voeding | |
| Bescherming tegen omgekeerde polariteit | Ja |
| Ingangsbereik | +10 VDC ~ +30 VDC (niet-geregeld) |
| Verbruik | 2W |
| Mechanisch | |
| Afmetingen (mm) | 123 mm x 72 mm x 33 mm |
| Omgeving | |
| Bedrijfstemperatuur | -25 °C ~ +75 °C |
| Opslagtemperatuur | -40 °C ~ +80 °C |
Specificaties zoals gepubliceerd door de fabrikant. Wijzigingen voorbehouden.
