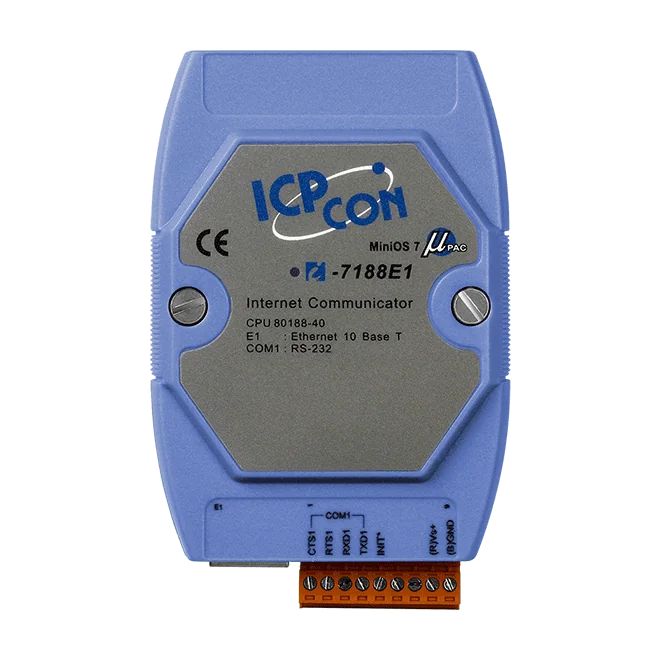

I-7188E1 Programmeerbare Ethernet naar 1x RS-232 Converter, Device Server
Programmeerbare Ethernet device server met één RS-232-poort voor het aansluiten van seriële apparaten op een Ethernetnetwerk via Virtual COM of directe TCP. Werkbereik -25 ~ +75 °C.
- Verbindt één RS-232 seriëel apparaat met Ethernet via een 10BASE-T NE2000-compatibele controller
- Gegevensoverdracht via Virtual COM of een directe TCP-verbinding
- VxComm-driver voor 32-bit en 64-bit Windows 7 SP1/10/2012/2016
- Ingebouwde MiniOS7 met Xserver-programmeerstructuur voor maatwerk Ethernettoepassingen
- Seriële interface tot 115200 bps met even, oneven of geen pariteit en 7 of 8 databits
- Watchdogtimer voor gebruik in zware omgevingen
€ 178,00 per stuk
| 1-9 st. | € 178,00 | |
|---|---|---|
| 10-30 st. | € 169,00 | −5 % |
| 31+ st. | € 160,00 | −10 % |
Productinformatie "I-7188E1 Programmeerbare Ethernet naar 1x RS-232 Converter, Device Server"
De I-7188E1 CR is een programmeerbare Ethernet device server die een enkel RS-232 seriële apparaat op een Ethernetnetwerk aansluit. Omdat de seriële zijde protocolonafhankelijk is, is deze geschikt voor engineers die een bestaand RS-232-instrument, regelaar of terminal in een netwerk willen opnemen zonder het apparaat zelf te wijzigen.
Seriële data kan via Virtual COM naar een pc worden doorgegeven, waardoor bestaande COM-poortsoftware via Ethernet kan communiceren, of worden uitgewisseld via een directe TCP-verbinding. De ingebouwde MiniOS7- en Xserver-programmeerstructuur maakt het mogelijk om op het apparaat maatwerk Ethernettoepassingen te ontwikkelen, en een watchdogtimer ondersteunt de bedrijfszekerheid in zware omgevingen.
Het verwijderbare klemmenblok op de printplaat vereenvoudigt de bedrading van de RS-232-signalen (TXD, RXD, RTS, CTS, GND) en de niet-gestabiliseerde voeding van +10 ~ +30 VDC, die is voorzien van bescherming tegen omgekeerde polariteit. De compacte behuizing meet 123 mm x 72 mm x 33 mm.
Toepassingen
- Factory Automation
- Building Automation
- Home Automation
| Bedrijfstemperatuur: | -25 ~ +75 °C |
|---|---|
| Poorten: | 1 |
| Producttype: | Converter |
| Voedingsingang: | +10 ~ +30 VDC |
| Interface: | RS-232 |
| Protocol: | ruwe TCP, Virtuele COM |
Specificaties
| CPU-module | |
|---|---|
| CPU | 80188, 40MHz of compatibel |
| EEPROM | 2K bytes |
| Flash | 512K bytes |
| SRAM | 384K bytes |
| Watchdog-timer | Ja |
| LED-indicatoren | |
| Status | Ja |
| Ethernet | |
| Poorten | 10BASE-T NE2000-compatibele Ethernet-controller |
| COM-poorten | |
| Poorten | 1 x RS-232 (TXD, RXD, RTS, CTS, GND) |
| Baudrate | 115200 bps max. |
| Pariteit | Even, Oneven, Geen |
| Databit | 7, 8 |
| Stopbit | 1 |
| Voeding | |
| Bescherming tegen omgekeerde polariteit | Ja |
| Ingangsbereik | +10 VDC ~ +30 VDC (niet-geregeld) |
| Verbruik | 2W |
| Mechanisch | |
| Afmetingen (mm) | 123 mm x 72 mm x 33 mm |
| Omgeving | |
| Bedrijfstemperatuur | -25 °C ~ +75 °C |
| Opslagtemperatuur | -40 °C ~ +80 °C |
Specificaties zoals gepubliceerd door de fabrikant. Wijzigingen voorbehouden.
