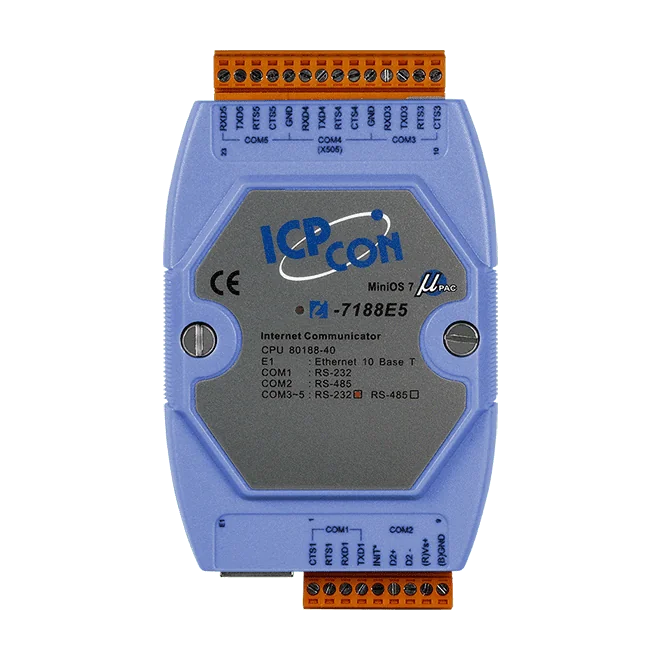

I-7188E5 Programmeerbare Ethernet naar 5-poorts seriële converter (4x RS-232, 1x RS-485)
Programmeerbare seriële-naar-Ethernet device server met vier RS-232-poorten en één RS-485-poort, draaiend op een ingebouwde MiniOS7 en met ondersteuning voor Virtual COM- of raw TCP-verbindingen.
- Vier RS-232-poorten en één RS-485-poort voor het aansluiten van seriële apparaten op Ethernet
- Gegevensoverdracht via Virtual COM- of raw TCP-verbinding
- VxComm-stuurprogramma voor 32-bits en 64-bits Windows 7 SP1/10/2012/2016
- Ingebouwde MiniOS7 met Xserver-programmeerstructuur voor maatwerk Ethernettoepassingen
- Watchdogtimer geschikt voor gebruik in zware omgevingen
- Seriële poorten tot 115200 bps, met even, oneven of geen pariteit en 7 of 8 databits
€ 355,00 per stuk
| 1-9 st. | € 355,00 | |
|---|---|---|
| 10-30 st. | € 338,00 | −5 % |
| 31+ st. | € 320,00 | −10 % |
Productinformatie "I-7188E5 Programmeerbare Ethernet naar 5-poorts seriële converter (4x RS-232, 1x RS-485)"
I-7188E5 CR koppelt een of meerdere seriële RS-232/485-apparaten tegelijk aan een Ethernetnetwerk. Seriële data kan worden doorgegeven via Virtual COM- of raw TCP-verbindingen, zodat bestaande seriële software en apparaten in een netwerk kunnen worden opgenomen zonder hun communicatieprotocol aan te passen.
Het apparaat beschikt over vier RS-232-poorten en één RS-485-poort op een verwijderbaar klemmenblok, wat de bedrading in industriële kasten vereenvoudigt. Een ingebouwde MiniOS7 en de Xserver-programmeerstructuur maken het mogelijk om op het apparaat maatwerk Ethernettoepassingen te ontwikkelen. Er is een watchdogtimer aanwezig voor gebruik in zware omgevingen.
Gebruikers van Windows kunnen het VxComm-stuurprogramma installeren, beschikbaar voor 32-bits en 64-bits Windows 7 SP1, 10, 2012 en 2016, om de ingebouwde seriële poorten te koppelen aan standaard COM-poorten op de hostcomputer.
Toepassingen
- Fabrieksautomatisering
- Gebouwautomatisering
- Domotica
| Bedrijfstemperatuur: | -25 ~ +75 °C |
|---|---|
| Poorten: | 5 |
| Producttype: | Ethernet-naar-seriële converter |
| Voedingsingang: | +10 VDC ~ +30 VDC |
| Interface: | Ethernet, RS-232, RS-485 |
| Protocol: | ruwe TCP, Virtuele COM |
Specificaties
| CPU-module | |
|---|---|
| CPU | 80188, 40MHz of compatibel |
| EEPROM | 2K bytes |
| Flash | 512K bytes |
| SRAM | 384K bytes |
| Watchdog-timer | Ja |
| LED-indicatoren | |
| Status | Ja |
| Ethernet | |
| Poorten | 10BASE-T NE2000-compatibele Ethernet-controller |
| COM-poorten | |
| Poorten | 4 x RS-232 (TXD, RXD, RTS, CTS, GND) 1 x RS-485 (Data+, Data-) |
| Baudrate | 115200 bps max. |
| Pariteit | Even, Oneven, Geen |
| Databit | 7, 8 |
| Stopbit | 1 |
| Voeding | |
| Bescherming tegen omgekeerde polariteit | Ja |
| Ingangsbereik | +10 VDC ~ +30 VDC (niet-geregeld) |
| Verbruik | 2W |
| Mechanisch | |
| Afmetingen (mm) | 123 mm x 72 mm x 33 mm |
| Omgeving | |
| Bedrijfstemperatuur | -25 °C ~ +75 °C |
| Opslagtemperatuur | -40 °C ~ +80 °C |
Specificaties zoals gepubliceerd door de fabrikant. Wijzigingen voorbehouden.
