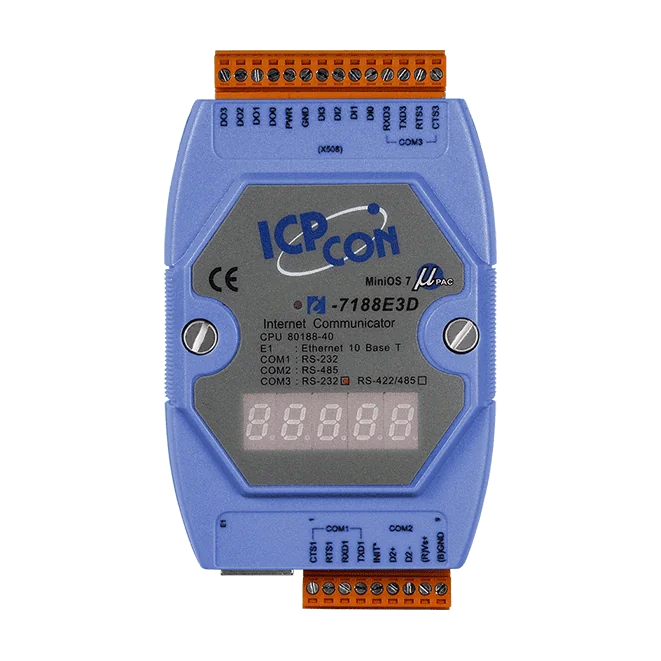

I-7188E3D-232 Ethernet naar 3-poorts seriële apparaatserver, 2x RS-232 + 1x RS-485
Programmeerbare Ethernet-apparaatserver met twee RS-232-poorten en één RS-485-poort, die seriële apparaten via Virtual COM- of raw TCP-verbindingen op Ethernet aansluit.
- Koppelt RS-232- en RS-485-seriële apparaten aan Ethernet
- Dataoverdracht via Virtual COM of raw TCP
- VxComm-stuurprogramma voor 32-bit en 64-bit Windows 7 SP1/10/2012/2016
- Ingebouwd MiniOS7 met Xserver-programmeerstructuur
- Vier digitale ingangen (wet/dry contact) en vier open-collector digitale uitgangen
- Watchdog-timer voor gebruik in zware omgevingen
€ 358,00 per stuk
| 1-9 st. | € 358,00 | |
|---|---|---|
| 10-30 st. | € 340,00 | −5 % |
| 31+ st. | € 322,00 | −10 % |
Productinformatie "I-7188E3D-232 Ethernet naar 3-poorts seriële apparaatserver, 2x RS-232 + 1x RS-485"
I-7188E3D-232 CR is een programmeerbare apparaatserver die RS-232- en RS-485-seriële apparatuur koppelt aan een Ethernet-netwerk. Het biedt twee RS-232-poorten en één RS-485-poort, zodat engineers bestaande seriële apparaten op een netwerk kunnen aansluiten zonder ze opnieuw te ontwerpen.
Data kan worden doorgegeven via Virtual COM, waarbij de ingebouwde COM-poorten verschijnen als standaard COM-poorten op een Windows-pc via het VxComm-stuurprogramma, of via een directe TCP-verbinding voor communicatie via sockets. Het ingebouwde besturingssysteem MiniOS7 en de Xserver-programmeerstructuur maken het mogelijk om op het apparaat maatwerk Ethernet-toepassingen te ontwikkelen.
Het apparaat beschikt over vier wet/dry digitale ingangen en vier open-collector digitale uitgangen, een statusleddisplay, een watchdog-timer en bescherming tegen omgekeerde polariteit op de voeding van 10 tot 30 VDC. Het verwijderbare aansluitblok vereenvoudigt de bedrading, en het werkt van -25 °C tot +75 °C.
Toepassingen
- Fabrieksautomatisering
- Gebouwautomatisering
- Domotica
| Bedrijfstemperatuur: | -25 ~ +75 °C |
|---|---|
| Digitale ingangen: | 4 |
| Digitale uitgangen: | 4 |
| Poorten: | 3 |
| Producttype: | Seriële converter |
| Voedingsingang: | +10 ~ +30 VDC |
| Interface: | Ethernet, RS-232, RS-485 |
| Protocol: | ruwe TCP, Virtuele COM |
Specificaties
| CPU-module | |
|---|---|
| CPU | 80188, 40MHz of compatibel |
| EEPROM | 2K bytes |
| Flash | 512K bytes |
| SRAM | 384K bytes |
| Watchdog-timer | Ja |
| LED-indicatoren | |
| Status | Ja |
| Digitale ingang | |
| Kanalen | 4 |
| Type | Natcontact, Droogcontact |
| Sink/Source (NPN/PNP) | Nat:Sink Droog: Source |
| ON-spanningsniveau | Nat: +3,5 VDC ~ +30 VDC Droog: gesloten naar GND |
| OFF-spanningsniveau | Nat: +1 VDC max. Droog: open |
| Digitale uitgang | |
| Kanalen | 4 |
| Type | Open collector |
| Belastingsspanning | +30 VDC max. |
| Belastingstroom | 100 mA |
| Ethernet | |
| Poorten | 10 BASE-T NE2000-compatibele Ethernet-controller |
| COM-poorten | |
| Poorten | 2 x RS-232 (TXD, RXD, RTS, CTS, GND) 1 x RS-485 (Data+, Data-) |
| Baudrate | 115200 bps max. |
| Pariteit | Even, Oneven, Geen |
| Databit | 7, 8 |
| Stopbit | 1 |
| Voeding | |
| Bescherming tegen omgekeerde polariteit | Ja |
| Ingangsbereik | +10 VDC ~ +30 VDC (niet-geregeld) |
| Verbruik | 3 W |
| Mechanisch | |
| Afmetingen (mm) | 123 mm x 72 mm x 33 mm |
| Omgeving | |
| Bedrijfstemperatuur | -25 °C ~ +75 °C |
| Opslagtemperatuur | -40 °C ~ +80 °C |
| Luchtvochtigheid | 5 tot 95%, niet-condenserend |
Specificaties zoals gepubliceerd door de fabrikant. Wijzigingen voorbehouden.
