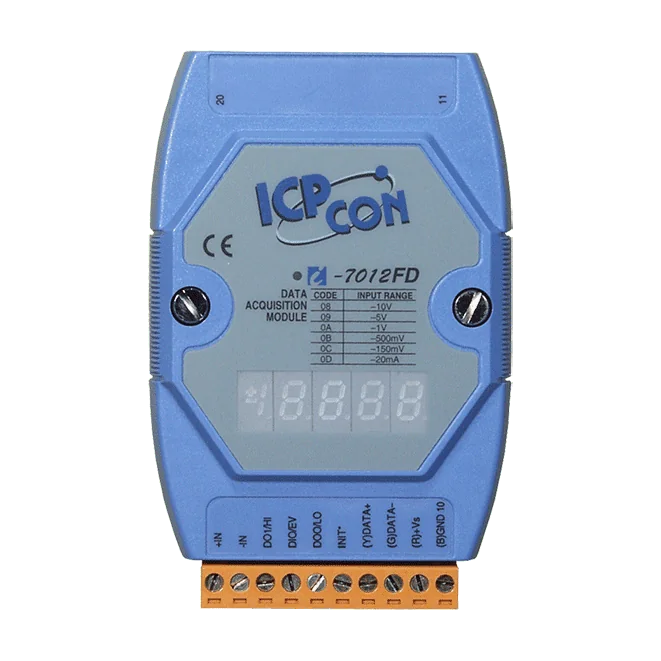

I-7012FD 1-ch Analoge Ingangsmodule met LED-display, DCON, snelle bemonstering

De I-7012F CR is een analoge ingangsmodule met 1 kanaal die spannings- en stroomsignalen accepteert en deze doorgeeft via een DCON-verbinding over RS-485. Dankzij de 16-bits resolutie en de instelbare bemonsteringsmodi is hij geschikt voor engineers die óf nauwkeurige metingen bij normale snelheid nodig hebben, óf snellere updates wanneer het proces dat vereist.Vergeleken met de standaard I-7012 biedt deze variant met blauwe behuizing een snelle bemonsteringsmodus tot 100 Hz, selecteerbaar naast een normale modus van 10 Hz. De module heeft geen LED-display, waardoor hij een goede keuze is wanneer de status op afstand wordt uitgelezen in plaats van op de module zelf. De module bevat daarnaast één digitale ingang met een eventteller van 50 Hz en twee open-collector digitale uitgangen voor hoog/laag-alarmdoeleinden.De module biedt 3000 VDC interne isolatie en dubbele watchdog-bescherming en is ontworpen voor montage op een DIN-rail, over een breed bedrijfstemperatuurbereik van -25 ~ +75 °C. Stroomingangen vereisen een optionele externe weerstand van 125 Ω.ToepassingenGebouwautomatiseringFabrieksautomatiseringMachineautomatiseringOnderhoud op afstandDiagnose op afstandTestapparatuur

I-7012 CR is de basisversie met blauwe behuizing van de I-7012-serie, een eenkanaals analoge ingangsmodule voor RS-485 DCON-netwerken. Hij accepteert differentiële spanningssignalen van ±150 mV tot ±10 V, of stroomsignalen van ±20 mA wanneer een externe weerstand van 125 Ω is aangebracht, en zet deze om met een resolutie van 16 bit.Naast de analoge ingang beschikt de module over één digitale ingang die kan werken als 50 Hz-gebeurteniste teller met een maximale telstand van 65535. Twee open-collector digitale uitgangen kunnen worden gebruikt voor hoog- en laagalarmsignalering, met programmeerbare inschakel- en veilige waarden. Hierdoor is de I-7012 CR geschikt voor eenvoudige bewaking- en alarmtaken waarbij een snelle bemonsteringsversie niet vereist is.De I-7012 CR heeft geen LED-display en gebruikt uitsluitend de normale bemonsteringsmodus, met 10 Hz. Hij wordt gevoed met +10 ~ +30 VDC met bescherming tegen verkeerde polariteit, en biedt 3000 VDC interne isolatie tussen de modulecircuits. De ingebouwde dubbele watchdog kan worden geprogrammeerd voor bewaking van de module en de communicatie.ToepassingenGebouwautomatiseringFabrieksautomatiseringMachineautomatiseringOnderhoud op afstandDiagnose op afstandTestapparatuur

De I-7012D CR is een analoge ingangsmodule voor DIN-railmontage, bedoeld voor het meten van spannings- en stroomsignalen. De meetwaarden worden via RS-485 met het DCON-protocol naar een host doorgegeven. De module is geschikt voor engineers die één differentiële ingang met 16-bits resolutie nodig hebben, een lokale uitlezing en eenvoudige alarmuitgangen binnen een I-7000 remote I/O-systeem.De module beschikt over één differentiële analoge ingang met meerdere spanningsbereiken van ±150 mV tot ±10 V, en een stroombereik van ±20 mA dat een optionele externe weerstand van 125 Ω vereist. In de normale modus wordt bemonsterd met 10 Hz en bedraagt de nauwkeurigheid ±0,05% van FSR. De enkele digitale ingang kan worden gebruikt als 50 Hz-gebeurteniste­ller, en twee open-collector digitale uitgangen ondersteunen hoog/laag-alarmfuncties.De D-uitvoering voegt een 5-cijferig 7-segment LED-display toe voor lokale indicatie. De galvanische scheiding binnen de module bedraagt 3000 VDC. Het apparaat werkt op +10 ~ +30 VDC met bescherming tegen omgekeerde polariteit, binnen een bedrijfsbereik van -25 ~ +75 °C.ToepassingenGebouwautomatiseringFabrieksautomatiseringMachineautomatiseringRemote onderhoudRemote diagnoseTestapparatuur

De I-7011 CR is een RS-485 remote I/O-module met één differentiële analoge ingang die spannings-, stroom- en thermokoppelsignalen accepteert. Deze bestelcode met blauwe behuizing (CR) gebruikt het DCON-protocol op de seriële poort, met een instelbare baudrate van 1200 tot 115200 bps en een vaste dataformaat (N, 8, 1).De analoge ingang ondersteunt thermokoppeltypen J, K, T, E, R, S, B, N en C, met detectie van een open thermokoppel voor het opsporen van storingen. Spanningsbereiken lopen van ±15 mV tot ±2,5 V, en de 16-bit resolutie geeft een nauwkeurigheid van ±0,1% van FSR bij een totale bemonsteringssnelheid van 10 Hz. Stroomingang (±20 mA) vereist een optionele externe weerstand van 125 Ω.De digitale ingang kan worden gebruikt als event-teller van 50 Hz, en de twee open-collector sink-uitgangen kunnen fungeren als hoog/laag-alarmen, met programmeerbare inschakelwaarden en veilige waarden. De galvanische scheiding binnen de module is 3000 VDC, en de module wordt gevoed met +10 ~ +30 VDC met bescherming tegen omgekeerde polariteit. Hij wordt op een DIN-rail gemonteerd en is geschikt voor bedrijf bij -25 ~ +75 °C.ToepassingenGebouwautomatiseringFabrieksautomatiseringMachineautomatiseringOnderhoud op afstandDiagnose op afstandTestapparatuur
