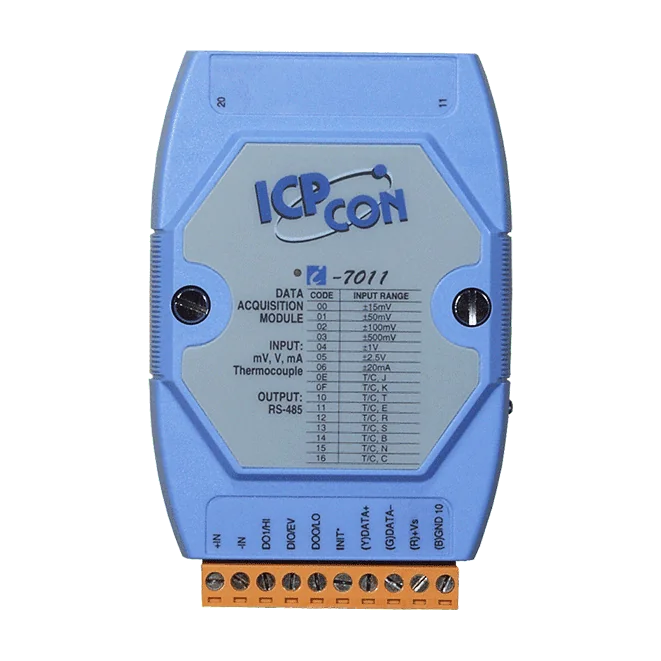

I-7011 1-ch thermokoppelingangsmodule, DCON-protocol, blauwe behuizing

De I-7011D CR is een DIN-railmodule voor I/O-toepassingen waarmee spannings-, stroom- of thermokoppelsignalen worden gemeten via RS-485 met het DCON-protocol. De enkele differentiële analoge ingang biedt een resolutie van 16 bit en ondersteunt de standaard thermokoppeltypen J, K, T, E, R, S, B, N en C, met detectie van een open thermokoppel om een defecte sensorbedrading te signaleren.Naast het analoge kanaal beschikt de module over één potentiaalvrije digitale ingang, ingesteld als 50 Hz-gebeurteniste­ller, en twee open-collector digitale uitgangen die kunnen worden gebruikt voor hoog- en laagalarmsignalering. Een 5-cijferige 7-segment-LED-display en een LED voor voeding- en communicatiestatus bieden lokaal inzicht zonder pc.De module is tot 3000 VDC galvanisch gescheiden tussen de interne schakelingen en beschikt over een ingebouwde dubbele watchdog voor bewaking van de module en de communicatie. Ze wordt gevoed met +10 ~ +30 VDC, met bescherming tegen omgekeerde polariteit, en is geschikt voor bedrijf bij -25 ~ +75 °C. Deze bestelcode met blauwe behuizing is geschikt voor gebouwautomatisering, fabrieks- en machineautomatisering, afstandsonderhoud en -diagnose, en testapparatuur.ToepassingenGebouwautomatiseringFabrieksautomatiseringMachineautomatiseringAfstandsonderhoudAfstandsdiagnoseTestapparatuur

De I-7011P CR is een 1-kanaals thermokoppelingangsmodule voor de I-7000 remote I/O-serie, die communiceert via RS-485 met het DCON-protocol. De analoge ingang accepteert spannings-, stroom- en thermokoppelsignalen, en deze variant voegt ondersteuning toe voor thermokoppeltypen L en M naast het standaardbereik, waardoor hij geschikt is voor sensortypen die de basis-I-7011 niet dekt.Naast de analoge ingang biedt de module een digitale ingang die werkt als 50 Hz-gebeurteniste​ller en twee open-collector digitale uitgangen die als hoog/laag-alarm kunnen worden geconfigureerd. Detectie van een open thermokoppel helpt bij het opsporen van defecte sensorbedrading.Belangrijke elektrische en mechanische gegevens voor het systeemontwerp:3000 VDC isolatie binnen de moduleVoedingsingang van +10 ~ +30 VDC met bescherming tegen omgekeerde polariteitMontage op DIN-rail, 72 x 123 x 35 mmBedrijfstemperatuur van -25 ~ +75 °CToepassingenGebouwautomatiseringFabrieksautomatiseringMachine-automatiseringOnderhoud op afstandDiagnose op afstandTestapparatuur

I-7011PD CR is een remote I/O-module uit de I-7000-serie die één differentiële analoge ingang, één digitale ingang en twee digitale uitgangen aansluit op een RS-485 DCON-netwerk. De analoge ingang accepteert thermokoppel-, spannings- of stroomsignalen, zodat één module een reeks sensortypen kan bedienen in gebouwautomatisering, fabrieksautomatisering en machineautomatisering.De variant "P" voegt naast J, K, T, E, R, S, B, N en C ook ondersteuning toe voor thermokoppeltypen L en M. Op de analoge ingang is detectie van een open thermokoppel beschikbaar. De digitale ingang werkt als 50 Hz-gebeurteniste"lle", en de twee open-collector-uitgangen kunnen worden gebruikt als hoog/laag-alarm met programmeerbare inschakel- en veilige waarden. Stroomingang vereist een optionele externe weerstand van 125 Ω.Een 5-cijferig 7-segment LED-display en een voedings- en communicatie-LED geven in één oogopslag lokale status. De module heeft 3000 VDC interne isolatie, een ingebouwde dubbele watchdog en een DIN-railbehuizing van 72 x 123 x 35 mm. De module werkt op +10 ~ +30 VDC over een temperatuurbereik van -25 ~ +75 °C.ToepassingenGebouwautomatiseringFabrieksautomatiseringMachineautomatiseringRemote onderhoudRemote diagnoseTestapparatuur

De M-7011-G (bestelcode M-7011-G CR) is een analoge ingangsmodule met één kanaal uit het M-7000 RS-485 remote I/O-assortiment. Hij accepteert spannings-, stroom- en thermokoppelsignalen, met thermokoppeltypen J, K, T, E, R, S, B, N en C, en zet ze om met een resolutie van 16 bit.Naast het analoge kanaal beschikt de module over één digitale ingang die kan werken als 50 Hz-gebeurteniste?ller en over twee open-collector digitale uitgangen die kunnen worden gebruikt als hoog/laag-alarm. Detectie van een onderbroken draad is opgenomen voor thermokoppelingangen en er is 3000 VDC galvanische scheiding binnen de module aanwezig.De communicatie verloopt via één RS-485-poort met Modbus RTU of DCON, instelbaar via software, bij 1200 ~ 115200 bps. Een ingebouwde dubbele watchdog en een voeding van +10 ~ +30 VDC maken de specificatie compleet.ToepassingenGebouwautomatiseringFabrieksautomatiseringMachineautomatiseringRemote onderhoudRemote diagnoseTestapparatuur

M-7011D-G is een enkelkanaals RS-485 I/O-module die thermokoppel-, spanning- en stroomsignalen accepteert en deze omzet in digitale metingen voor een hostsysteem. Dankzij de 16-bits resolutie en de detectie van een open thermokoppel is de module geschikt voor temperatuurbewaking waarbij het identificeren van sensorfouten belangrijk is.Naast de analoge ingang beschikt de module over één digitale ingang die is geconfigureerd als 50 Hz-gebeurteniste teller, en twee open-collector digitale uitgangen die kunnen worden ingesteld als hoog/laag-alarmen. De inschakelwaarden en veilige waarden van de uitgangen zijn programmeerbaar. Een ingebouwde dubbele watchdog en 3000 VDC isolatie binnen de module ondersteunen een betrouwbare werking in geautomatiseerde installaties.De variant met grijze behuizing en een 5-cijferig 7-segment LED-display communiceert via één RS-485-poort met Modbus RTU of DCON, softwarematig selecteerbaar, bij 1200 ~ 115200 bps. De module wordt op een DIN-rail gemonteerd en werkt op +10 ~ +30 VDC over een temperatuurbereik van -25 ~ +75 °C.ToepassingenGebouwautomatiseringFabrieksautomatiseringMachineautomatiseringRemote onderhoudRemote diagnoseTestapparatuur
