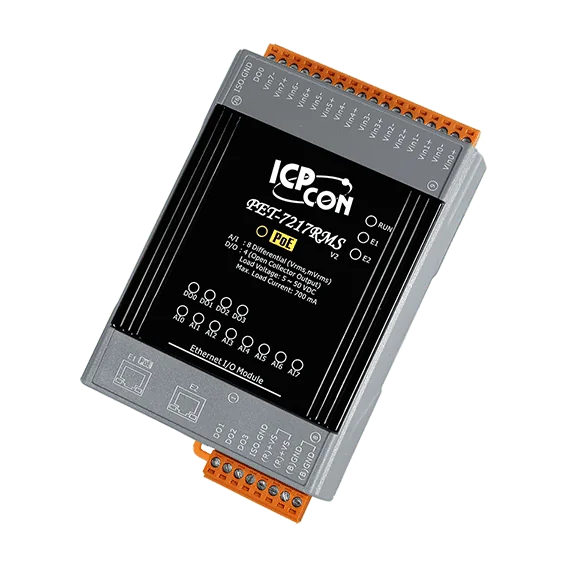

ET-7217RMS Ethernet I/O-module, 8-kanaals True RMS AI, 4-kanaals DO, 2-poorts switch

PET-7217RMS is een PoE Ethernet I/O-module voor het meten van wisselspanningssignalen als werkelijke RMS-waarden. De acht differentiële ingangen zijn elk afzonderlijk configureerbaar voor bereiken van +150 mVrms tot +10 Vrms, en de module berekent de werkelijke RMS-waarde van complexe, niet-sinusvormige signaalvormen. Vier geïsoleerde open-collector uitgangen maken de ingebouwde I/O compleet, zodat het apparaat met één unit een proces zowel kan bewaken als aansturen.De module is geschikt voor engineers die nauwkeurige wisselspanningsmetingen op afgelegen punten nodig hebben, zonder aparte voeding- of bekabelingsinfrastructuur. Een 2-poorts 10/100 Base-TX switch met LAN-bypass maakt het mogelijk apparaten in een daisy-chain langs een netwerklijn te schakelen. De module kan worden gevoed via Ethernet (IEEE 802.3af, Klasse 1) of via een klemmenblok van +12 ~ +48 VDC. Communicatie verloopt via Modbus TCP of Modbus UDP, met een ingebouwde webserver en web-HMI voor configuratie en bewaking.Beveiligingsfuncties omvatten 2500 VDC isolatie binnen de module, ±35 Vrms/±28 VDC overspanningsbeveiliging op de analoge ingangen en een dubbele watchdog. De inschakelwaarden en veilige waarden van de digitale uitgangen zijn programmeerbaar, en toegangscontrole is mogelijk via ID-, wachtwoord- en IP-filterinstellingen.ToepassingenGebouwautomatiseringFabrieksautomatiseringMachineautomatiseringOnderhoud op afstandDiagnose op afstandTestapparatuur

De ET-7217 CR is een Ethernet remote I/O-module voor ingenieurs die sensorsignalen willen inlezen en schakeluitgangen willen aansturen via een Modbus-netwerk. De module beschikt over acht differentiële analoge ingangen, waarvan elk afzonderlijk kan worden geconfigureerd op een eigen bereik. Het ingangstype wordt ingesteld met een jumper, zodat elk kanaal spanning of stroom kan verwerken, en de ingangen zijn beveiligd tegen overspanning tot 240 Vrms.Aan netwerkzijde bevat de module een 2-poorts 10/100 Base-TX-switch met LAN-bypass, waarmee apparaten langs een lijn in serie (daisy-chain) kunnen worden aangesloten. De module ondersteunt Modbus TCP en Modbus UDP en heeft een ingebouwde webserver met web-HMI, toegangsbeveiliging op basis van ID, wachtwoord en IP-filter, en functies voor communicatiebeveiliging. De samplefrequentie is schakelbaar tussen de normale en de snelle modus.De vier digitale uitgangen zijn geïsoleerde open-collector sink-uitgangen met kortsluit- en overbelastingsbeveiliging en kunnen worden voorzien van programmeerbare waarden bij inschakelen en veilige waarden. De module biedt 2500 VDC I/O-isolatie en 4 kV ESD-bescherming en is ontworpen voor montage op DIN-rail, met een bedrijfsbereik van -25 ~ +75 °C.ToepassingenGebouwautomatiseringFabrieksautomatiseringMachineautomatiseringRemote onderhoudRemote diagnoseTestapparatuur

De ET-7217-10 CR brengt analoge signaalacquisitie naar Ethernet, met 10 differentiële of 20 single-ended analoge ingangen die kanaal voor kanaal kunnen worden geconfigureerd. Elk kanaal wordt in de software ingesteld op een spannings- of stroombereik, en de bijbehorende hardwarejumper selecteert spannings- of stroomingang, zodat één module een gemengde set sensorsignalen kan verwerken.Engineers zullen de ingebouwde 2-poorts switch met LAN-bypass waarderen, waarmee modules langs een lijn in serie kunnen worden geschakeld zonder aparte switch. De module beschikt over een ingebouwde webserver met web-HMI, Modbus TCP- en Modbus UDP-communicatie, en Communication Security met toegangscontrole via ID, wachtwoord en IP-filter. Twee bemonsteringsmodi laten u kiezen tussen snelheid en nauwkeurigheid: de normale modus is gespecificeerd op 10 Hz en de snelle modus op 50 Hz voor alle kanalen.Beveiligingsfuncties omvatten 240 Vrms overspanningsbeveiliging op differentiële ingangen, ±4 kV contact-ESD-bescherming op elke klem, en isolatie van 2500 VDC op I/O en 1500 VDC op Ethernet. De module werkt op +12 ~ +48 VDC en functioneert tussen -25 ~ +75 °C, en wordt gemonteerd op een DIN-rail.ToepassingenGebouwautomatiseringFabrieksautomatiseringMachineautomatiseringRemote onderhoudRemote diagnoseTestapparatuur

De ET-7217-A5 combineert acht differentiële hoogspanningsanaloge ingangen en vier digitale uitgangen in een Ethernet-module voor DIN-rail montage. Elk ingangskanaal is onafhankelijk in te stellen op ±50 V of ±150 V, zodat één module gemengde spanningssignalen kan verwerken zonder extra signaalconditionering. De digitale uitgangen zijn geïsoleerde open-collector sink-uitgangen, met een belastbaarheid van 700 mA per kanaal.De netwerkaansluiting wordt verzorgd door een ingebouwde 2-poorts 10/100 Base-TX switch met LAN-bypass, waardoor modules in lijn onderling kunnen worden doorgelust. De module ondersteunt Modbus TCP en Modbus UDP. Een ingebouwde webserver met web-HMI maakt configuratie en externe monitoring via een browser mogelijk. Toegangsbeveiliging verloopt via ID, wachtwoord en IP-filter.Betrouwbaarheidskenmerken zijn onder meer een dubbele watchdog die zowel de module als de communicatie bewaakt, programmeerbare inschakel- en veilige waarden voor de digitale uitgangen, en I/O-paarverbinding. De isolatie bedraagt 2500 VDC voor I/O en 1500 VDC voor Ethernet. De module werkt in een temperatuurbereik van -25 ~ +75 °C.ToepassingenGebouwautomatiseringFabrieksautomatiseringMachineautomatiseringRemote onderhoudRemote diagnoseTestapparatuur
