ECAT-M808-8AX EtherCAT MainDevice-kaart, PCI Express, 8-assige bewegingsregeling
8-assige PCI Express EtherCAT MainDevice-kaart met 13 digitale ingangen, 13 digitale uitgangen en 2-assige encoderingangen. Geleverd zonder kabel en daughterboard.
- Bewegingsregeling tot 8 assen met gesynchroniseerde beweging (E-GEAR, E-CAM)
- EtherCAT-cyclustijd tot 0,5 ms
- Ondersteunt tot 512 slaves via één RJ-45 EtherCAT-poort
- 13 ingebouwde digitale ingangen en 13 ingebouwde digitale uitgangen
- 2 encoderinterfaces met 32-bit resolutie en 2-kanaals compare-triggeruitgang
- Tweede CPU met EtherCAT-communicatiebehoud bij crash van besturingssysteem of programma
Dit artikel wordt per bestelling geoffreerd. Stuur ons uw aantal en wij sturen u de prijs en levertijd.
Offerte aanvragen
Productinformatie "ECAT-M808-8AX EtherCAT MainDevice-kaart, PCI Express, 8-assige bewegingsregeling"

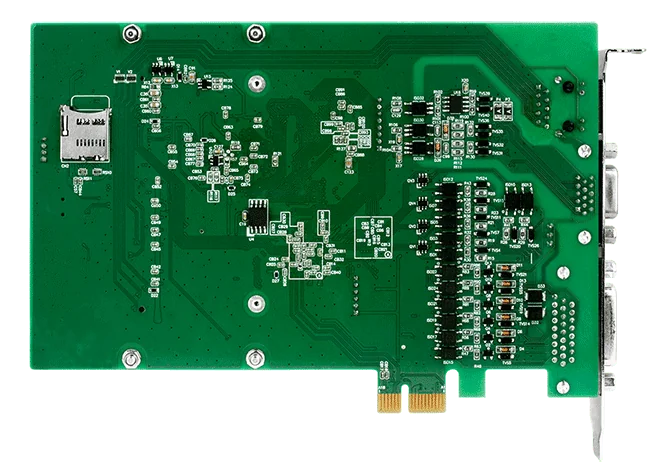

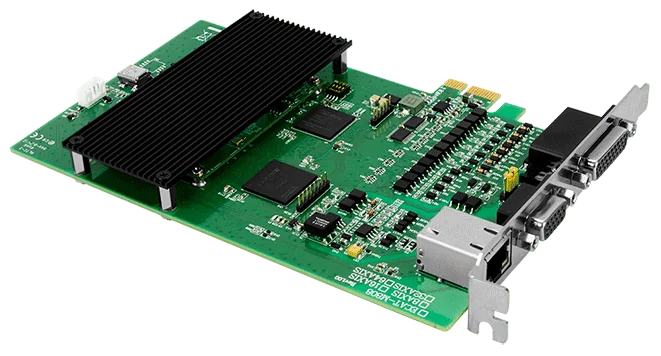

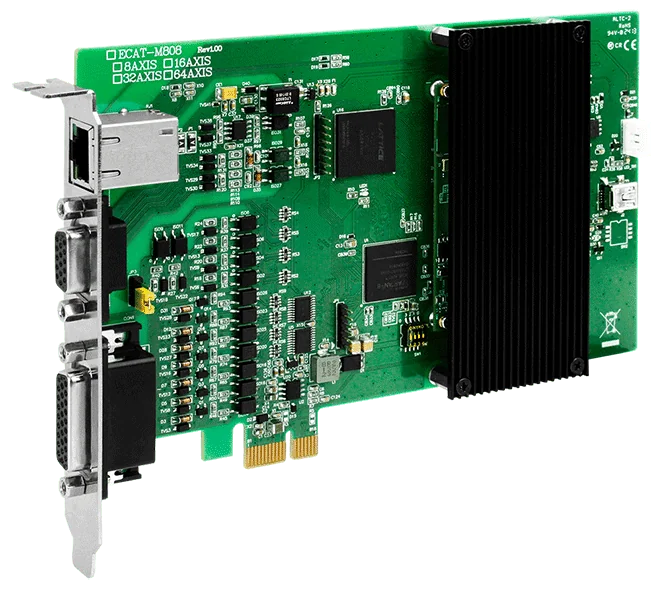

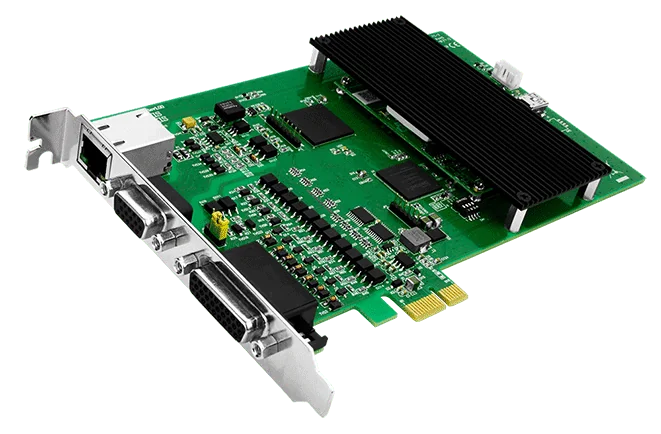

De ECAT-M808-8AX CR is een PCI Express EtherCAT MainDevice-kaart voor pc-gebaseerde bewegings- en I/O-regeling met meerdere assen. De kaart ondersteunt tot 8 assen en tot 512 slaves. De ingebouwde CPU verwerkt de bewegings- en I/O-functies, waardoor de rekenbelasting van de hostpc afneemt.
De kaart integreert 13 digitale ingangen, 13 digitale uitgangen en 2 encoderinterfaces met compare-triggeruitgangen. Gesynchroniseerde bewegingsfuncties zoals E-GEAR en E-CAM, virtuele assen en lineaire interpolatie over meerdere assen zijn inbegrepen. Een tweede CPU met EtherCAT-communicatiebehoud zorgt ervoor dat het netwerk en de recepten ononderbroken blijven draaien als het besturingssysteem of een programma vastloopt.

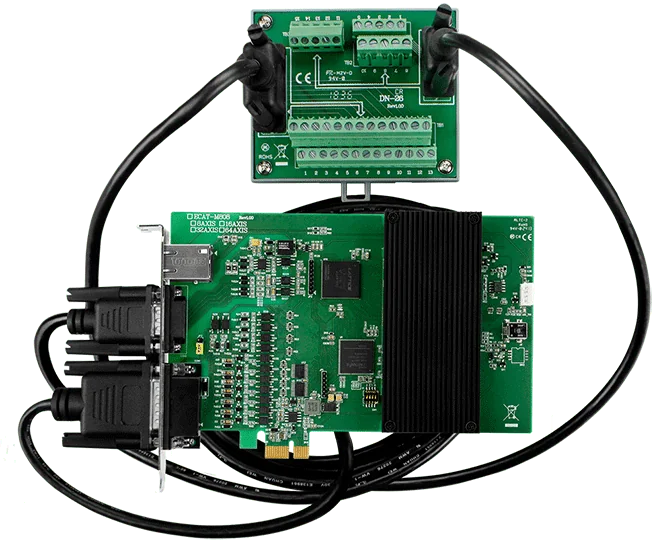

Deze bestelcode wordt geleverd zonder kabel en daughterboard. De -S-varianten van de serie bevatten een DN-26, een CA-1515M en een CA-2615M. Kies daarom de standaard CR-code als deze accessoires niet nodig zijn.
Toepassingen
- Bewegingsregeling
- I/O-regeling
- Dataacquisitiesysteem
| Bedrijfstemperatuur: | 0 ~ +60 °C |
|---|---|
| Digitale ingangen: | 13 |
| Digitale uitgangen: | 13 |
| Isolatie: | 3000 VDC |
| Poorten: | 1 |
| Producttype: | EtherCAT MainDevice-kaart |
| Interface: | PCI Express x1 |
| Protocol: | EtherCAT |
Specificaties
| Hardware | |
|---|---|
| Connector | RJ45 x 1 DB-26 (vrouwelijk) DB-15 (vrouwelijk) |
| Encoder-ingang | |
| Aantal assen | 2 |
| Type | Kwadrant, CW/CCW, Puls/Rich. |
| Resolutie | 32-bit |
| Responssnelheid | 1 MHz |
| Vergelijkingstriggeruitgang | 2-ch |
| Digitale ingang | |
| Kanalen | 13 |
| Type | Natcontact |
| Sink/Source (NPN/PNP) | Sink/Source |
| ON-spanningsniveau | +19 V ~ + 24 V |
| OFF-spanningsniveau | +11 V max. |
| Isolatie | 3000 VDC |
| Digitale uitgang | |
| Kanalen | 13 |
| Type | Open collector |
| Sink/Source (NPN/PNP) | Sink |
| Belastingsspanning | +24 V |
| Belastingstroom | 100 mA/ch |
| Isolatie | 3000 Vrms |
| PC-bus | |
| Type | PCI Express x1 |
| EtherCAT | |
| Poorten | 1 x RJ-45 |
| Aantal assen | ECAT-M808-8AX Max. 8 ECAT-M808-16AX Max. 16 ECAT-M808-32AX Max. 32 ECAT-M808-64AX Max. 64 ECAT-M808-8AX/S Max. 8 ECAT-M808-16AX/S Max. 16 ECAT-M808-32AX/S Max. 32 ECAT-M808-64AX/S Max. 64 |
| Aantal knooppunten | Max. 512 |
| Gegevensoverdrachtsmedium | Ethernet-kabel (min. CAT 5e), afgeschermd |
| Mechanisch | |
| Afmetingen (mm) | 135 x 192 x 21.5 (W x L x D) |
| Omgeving | |
| Bedrijfstemperatuur | 0 ~ +60 °C |
| Opslagtemperatuur | -20 ~ +70 °C |
| Luchtvochtigheid | 0 ~ 90% RV, niet-condenserend |
Specificaties zoals gepubliceerd door de fabrikant. Wijzigingen voorbehouden.
