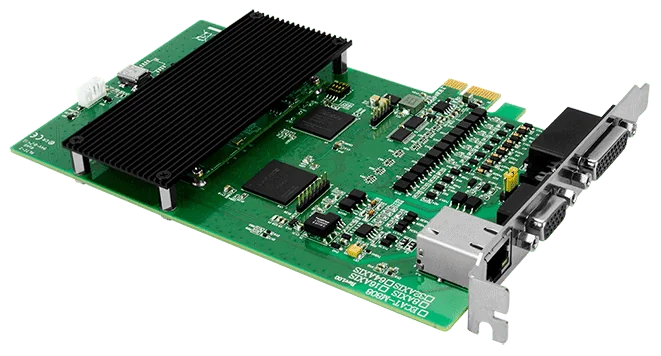

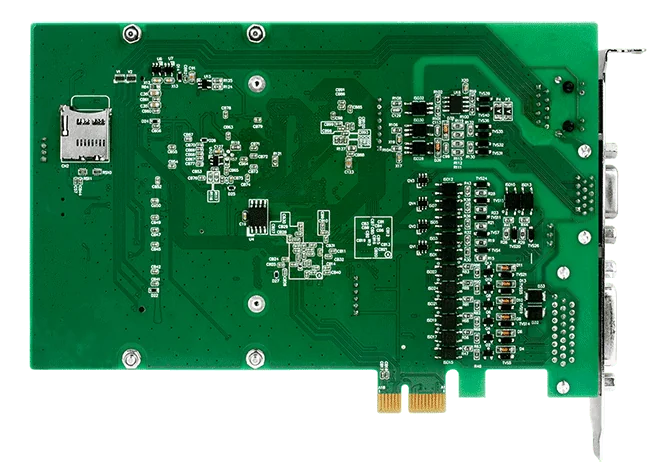

ECAT-M808-16AX PCI Express EtherCAT MainDevice-kaart, 16-assige bewegingsbesturing
PCI Express EtherCAT MainDevice-kaart voor 16-assige beweging en I/O-besturing, met 13 digitale ingangen, 13 digitale uitgangen en 2 encoderingangen. Geleverd zonder kabel en daughterboard.
- Tot 16-assige bewegingsbesturing met gesynchroniseerde beweging (E-GEAR, E-CAM), virtuele assen en lineaire interpolatie over meerdere assen
- EtherCAT-cyclustijd tot 0,5 ms
- Ondersteunt tot 512 slaves via één RJ-45 EtherCAT-poort
- Op de kaart 13 DI en 13 DO, met open-collectoruitgangen van 100 mA per kanaal
- 2 encoderinterfaces (Quadrant, CW/CCW, Pulse/Dir.) met 32-bit resolutie, 1 MHz responssnelheid en 2-kanaals compare-triggeruitgang
- Tweede CPU met EtherCAT-communicatieretentietechnologie
Dit artikel wordt per bestelling geoffreerd. Stuur ons uw aantal en wij sturen u de prijs en levertijd.
Offerte aanvragen
Productinformatie "ECAT-M808-16AX PCI Express EtherCAT MainDevice-kaart, 16-assige bewegingsbesturing"
ECAT-M808-16AX CR is een PCI Express EtherCAT MainDevice-kaart voor pc-gebaseerde bewegings- en I/O-besturing. Hij bedient tot 16 assen en tot 512 EtherCAT-slaves, met gesynchroniseerde bewegingsfuncties zoals E-GEAR en E-CAM, en beschikt over een eigen CPU die de EtherCAT- en bewegingsbelasting van de hostpc overneemt.
Op de kaart zijn 13 digitale ingangen, 13 digitale uitgangen en 2 encoderinterfaces met compare-triggeruitgangen aanwezig, zodat assenbesturing en lokale I/O in één PCIe-sleuf gecombineerd kunnen worden. Een tweede CPU met EtherCAT-communicatieretentietechnologie is ontworpen om de EtherCAT-communicatie en procesrecepten in stand te houden wanneer het besturingssysteem of de applicatie vastloopt.

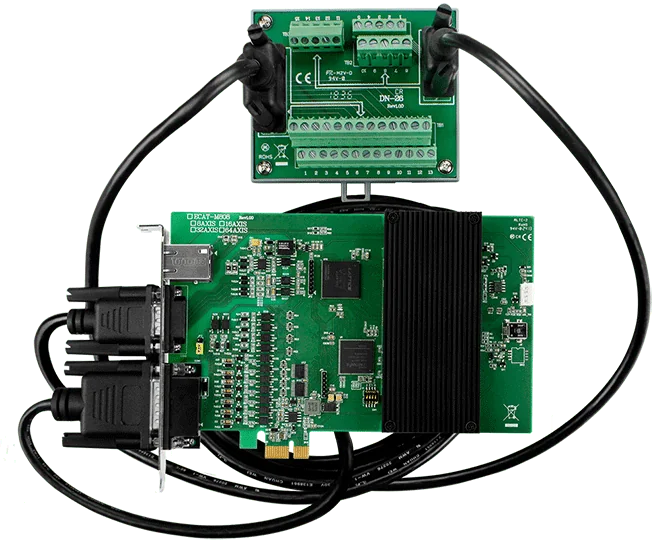

Deze bestelcode wordt geleverd zonder kabel en daughterboard. Kies de -16AX CR-variant wanneer u een 16-assige MainDevice nodig heeft en de bekabeling en het daughterboard apart wilt inkopen, of kies de /S-versie als de DN-26- en CA-kabels inbegrepen moeten zijn.
Toepassingen
- Bewegingsbesturing
- I/O-besturing
- Dataacquisitiesysteem
| Bedrijfstemperatuur: | 0 ~ +60 °C |
|---|---|
| Digitale ingangen: | 13 |
| Digitale uitgangen: | 13 |
| Poorten: | 1 x RJ-45 |
| Producttype: | EtherCAT MainDevice-kaart |
| Interface: | PCI Express x1 |
| Protocol: | EtherCAT |
Specificaties
| Hardware | |
|---|---|
| Connector | RJ45 x 1 DB-26 (vrouwelijk) DB-15 (vrouwelijk) |
| Encoder-ingang | |
| Aantal assen | 2 |
| Type | Kwadrant, CW/CCW, Puls/Rich. |
| Resolutie | 32-bit |
| Responssnelheid | 1 MHz |
| Vergelijkingstriggeruitgang | 2-ch |
| Digitale ingang | |
| Kanalen | 13 |
| Type | Natcontact |
| Sink/Source (NPN/PNP) | Sink/Source |
| ON-spanningsniveau | +19 V ~ + 24 V |
| OFF-spanningsniveau | +11 V max. |
| Isolatie | 3000 VDC |
| Digitale uitgang | |
| Kanalen | 13 |
| Type | Open collector |
| Sink/Source (NPN/PNP) | Sink |
| Belastingsspanning | +24 V |
| Belastingstroom | 100 mA/ch |
| Isolatie | 3000 Vrms |
| PC-bus | |
| Type | PCI Express x1 |
| EtherCAT | |
| Poorten | 1 x RJ-45 |
| Aantal assen | ECAT-M808-8AX Max. 8 ECAT-M808-16AX Max. 16 ECAT-M808-32AX Max. 32 ECAT-M808-64AX Max. 64 ECAT-M808-8AX/S Max. 8 ECAT-M808-16AX/S Max. 16 ECAT-M808-32AX/S Max. 32 ECAT-M808-64AX/S Max. 64 |
| Aantal knooppunten | Max. 512 |
| Gegevensoverdrachtsmedium | Ethernet-kabel (min. CAT 5e), afgeschermd |
| Mechanisch | |
| Afmetingen (mm) | 135 x 192 x 21.5 (W x L x D) |
| Omgeving | |
| Bedrijfstemperatuur | 0 ~ +60 °C |
| Opslagtemperatuur | -20 ~ +70 °C |
| Luchtvochtigheid | 0 ~ 90% RV, niet-condenserend |
Specificaties zoals gepubliceerd door de fabrikant. Wijzigingen voorbehouden.
