ECAT-M808-64AX PCI Express EtherCAT MainDevice-kaart, 64-assige bewegingsbesturing
PCI Express EtherCAT MainDevice-kaart voor bewegingsbesturing met tot 64 assen, met 13 digitale ingangen, 13 digitale uitgangen en twee encoderinterfaces voor pc-gebaseerde automatisering.
- Bewegingsbesturing met tot 64 assen en tot 512 EtherCAT-slaves
- EtherCAT-cyclustijd van maximaal 0,5 ms
- Gesynchroniseerde beweging met E-GEAR en E-CAM, virtuele assen en lineaire interpolatie over meerdere assen
- On-board 13 DI en 13 DO, met 3000 VDC galvanische scheiding van de digitale ingangen
- Twee 32-bits encoderinterfaces op 1 MHz, met 2-kanaals compare-triggeruitgang
- Tweede CPU zorgt voor behoud van EtherCAT-communicatie bij crashes van het besturingssysteem of het programma
Dit artikel wordt per bestelling geoffreerd. Stuur ons uw aantal en wij sturen u de prijs en levertijd.
Offerte aanvragen
Productinformatie "ECAT-M808-64AX PCI Express EtherCAT MainDevice-kaart, 64-assige bewegingsbesturing"

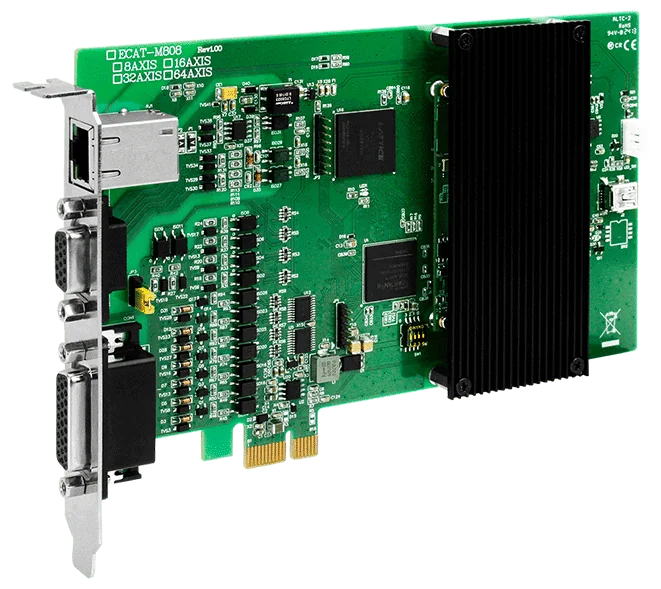

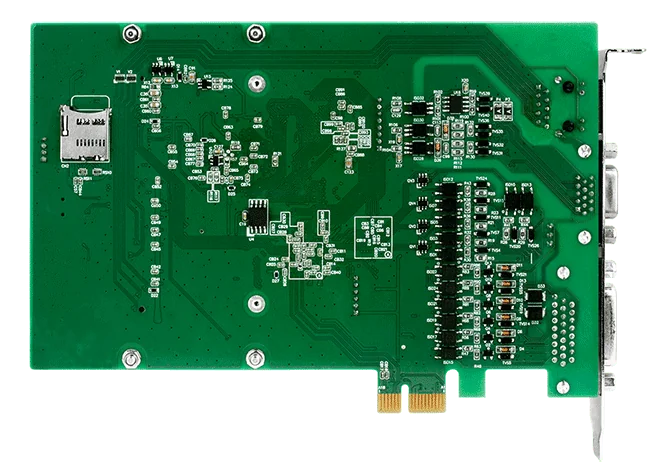

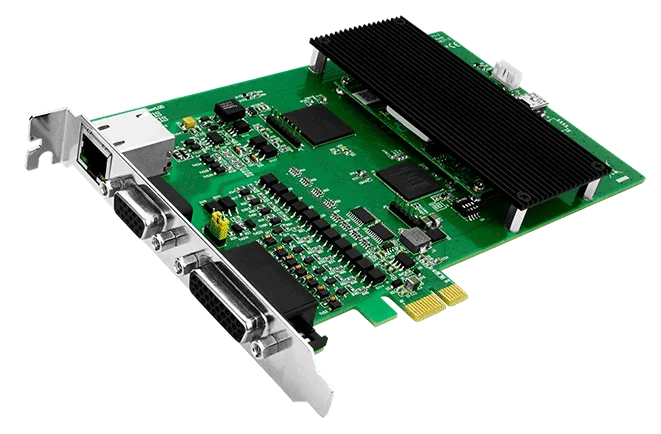

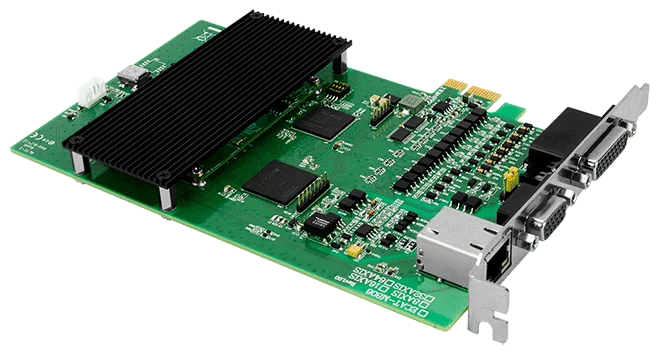

ECAT-M808-64AX CR is een PCI Express EtherCAT MainDevice-kaart waarmee een pc bewegings- en I/O-besturing met meerdere assen via EtherCAT kan uitvoeren. De ingebouwde CPU verzorgt de bewegings- en I/O-functies, waardoor de belasting van de hostpc afneemt. De kaart ondersteunt tot 64 assen en tot 512 slave-knooppunten, met een EtherCAT-cyclustijd van maximaal 0,5 ms.
Gesynchroniseerde beweging is beschikbaar via de E-GEAR- en E-CAM-functies, samen met virtuele assen en lineaire interpolatie over meerdere assen. De on-board I/O bestaat uit 13 digitale ingangen en 13 digitale uitgangen, plus twee 32-bits encoderinterfaces met een compare-triggeruitgang. Een tweede CPU zorgt voor behoud van EtherCAT-communicatie, zodat de EtherCAT-verbinding en het procesrecept kunnen blijven draaien, ook als het besturingssysteem of een applicatie vastloopt.

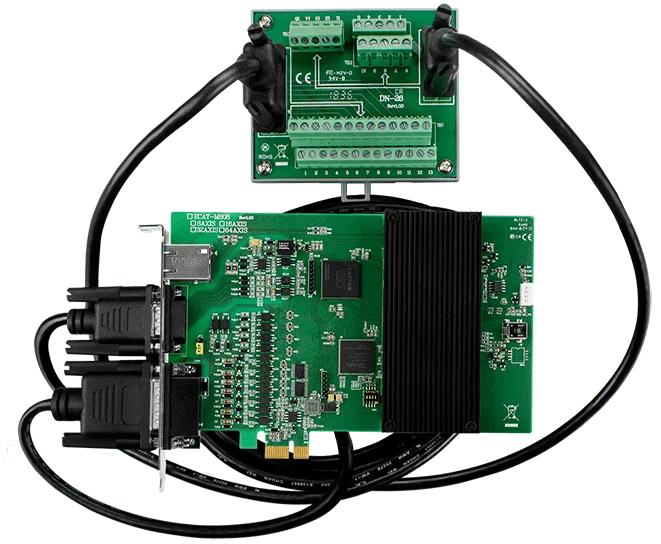

Deze bestelcode wordt geleverd zonder kabel en daughterboard, zoals vermeld in de bestelinformatie. De kaart draagt de CE-, UKCA-, RoHS- en WEEE-markering en is ontworpen voor een bedrijfstemperatuur van 0 ~ +60 °C.
Toepassingen
- Bewegingsbesturing
- I/O-besturing
- Dataacquisitiesysteem
| Bedrijfstemperatuur: | 0 ~ +60 °C |
|---|---|
| Digitale ingangen: | 13 |
| Digitale uitgangen: | 13 |
| Isolatie: | 3000 VDC |
| Poorten: | 1 |
| Producttype: | PCI Express EtherCAT MainDevice-kaart |
| Interface: | PCI Express x1 |
| Protocol: | EtherCAT |
Specificaties
| Hardware | |
|---|---|
| Connector | RJ45 x 1 DB-26 (vrouwelijk) DB-15 (vrouwelijk) |
| Encoder-ingang | |
| Aantal assen | 2 |
| Type | Kwadrant, CW/CCW, Puls/Rich. |
| Resolutie | 32-bit |
| Responssnelheid | 1 MHz |
| Vergelijkingstriggeruitgang | 2-ch |
| Digitale ingang | |
| Kanalen | 13 |
| Type | Natcontact |
| Sink/Source (NPN/PNP) | Sink/Source |
| ON-spanningsniveau | +19 V ~ + 24 V |
| OFF-spanningsniveau | +11 V max. |
| Isolatie | 3000 VDC |
| Digitale uitgang | |
| Kanalen | 13 |
| Type | Open collector |
| Sink/Source (NPN/PNP) | Sink |
| Belastingsspanning | +24 V |
| Belastingstroom | 100 mA/ch |
| Isolatie | 3000 Vrms |
| PC-bus | |
| Type | PCI Express x1 |
| EtherCAT | |
| Poorten | 1 x RJ-45 |
| Aantal assen | ECAT-M808-8AX Max. 8 ECAT-M808-16AX Max. 16 ECAT-M808-32AX Max. 32 ECAT-M808-64AX Max. 64 ECAT-M808-8AX/S Max. 8 ECAT-M808-16AX/S Max. 16 ECAT-M808-32AX/S Max. 32 ECAT-M808-64AX/S Max. 64 |
| Aantal knooppunten | Max. 512 |
| Gegevensoverdrachtsmedium | Ethernet-kabel (min. CAT 5e), afgeschermd |
| Mechanisch | |
| Afmetingen (mm) | 135 x 192 x 21.5 (W x L x D) |
| Omgeving | |
| Bedrijfstemperatuur | 0 ~ +60 °C |
| Opslagtemperatuur | -20 ~ +70 °C |
| Luchtvochtigheid | 0 ~ 90% RV, niet-condenserend |
Specificaties zoals gepubliceerd door de fabrikant. Wijzigingen voorbehouden.
