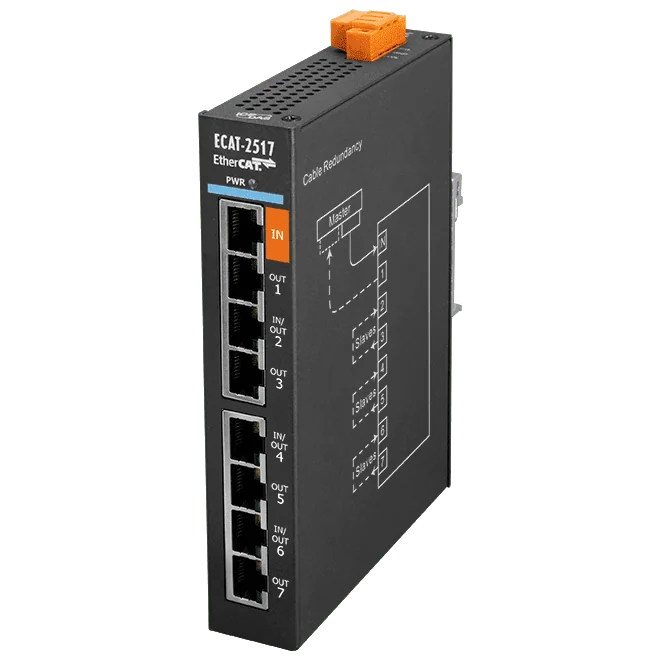

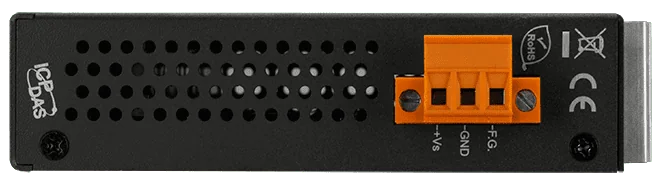

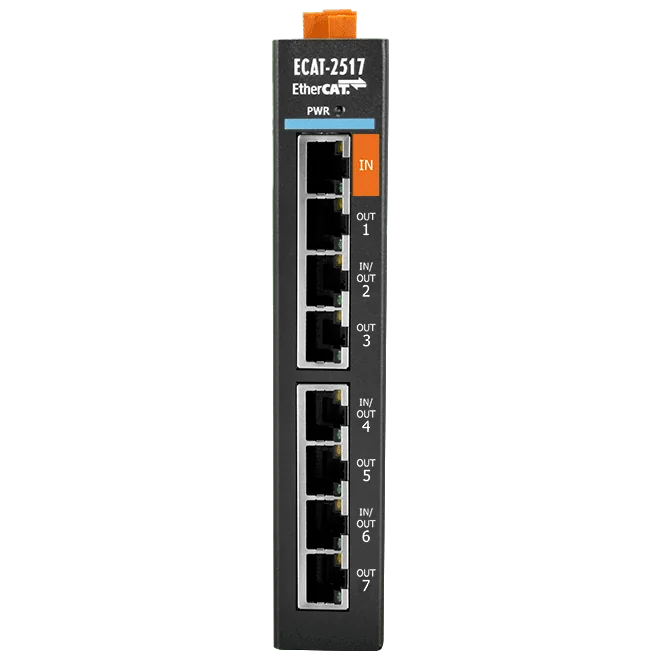

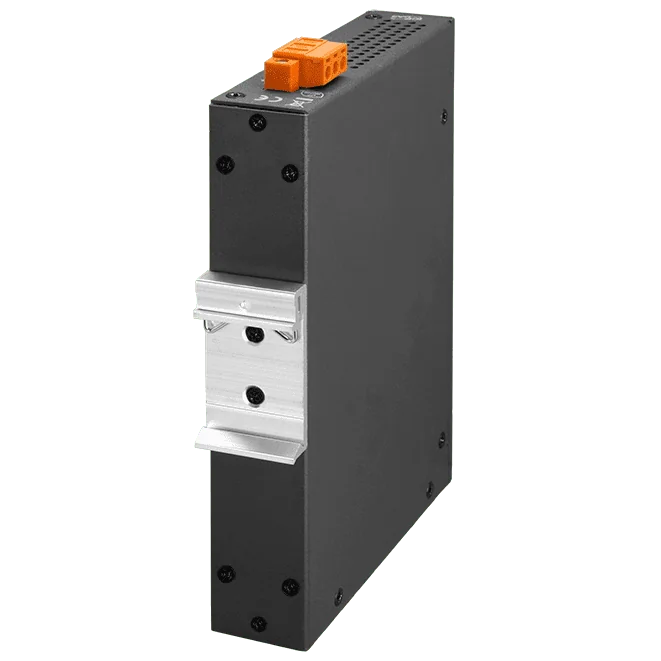

ECAT-2517 8-poorts EtherCAT Junction SubDevice Module

ECAT-2515 CR is een 6-poorts EtherCAT-junctionmodule SubDevice waarmee u vanuit één EtherCAT-segment vertakte topologieën kunt opbouwen. De ene IN-poort verbindt met het bovenliggende netwerk en de vijf OUT-poorten voeden afzonderlijke takken, zodat u lange daisy chains kunt vervangen door een overzichtelijkere opstelling.Gesegmenteerde bekabeling maakt inbedrijfstelling en storingszoeking eenvoudiger. Als een SubDevice uitvalt of een kabel wordt losgekoppeld, worden alleen de apparaten in hetzelfde segment getroffen, terwijl de overige segmenten kunnen blijven communiceren met de Main Device-controller. Elk segment kan vervolgens afzonderlijk worden doorgemeten, wat de probleemoplossing versnelt.De module ondersteunt daisy chain- en sterverbindingen, met tot 100 m tussen stations over 100BASE-TX. Hij is geverifieerd met de EtherCAT conformance test tool, heeft op elke poort 4 kV contact-ESD-bescherming en wordt op een DIN-rail gemonteerd in een kunststof behuizing met omgekeerde-polariteitbescherming op de +10 ~ +30 VDC-voeding.ToepassingenOmzetting van daisy chain-bekabeling naar een vertakte topologieGesegmenteerde bekabeling, zodat een storing bij het doormeten slechts één segment treftRinggebaseerde kabelredundantie, zoals beschreven voor EtherCAT-junctionmodules

De ECAT-2513 CR is een 4-poorts EtherCAT-verdeelmodule (SubDevice) voor het opbouwen van flexibele EtherCAT-netwerken. Het accepteert één inkomende verbinding en biedt drie uitgaande RJ-45-poorten, zodat een daisy-chain-lijn kan worden gesplitst in takken. Dit vereenvoudigt de bedrading in machines en panelen.Door een netwerk op te splitsen in afzonderlijk bedrade secties wordt de impact van een storing beperkt. Als een SubDevice niet meer reageert of een kabel wordt losgekoppeld, worden alleen de apparaten in die sectie getroffen en kan de rest van het netwerk blijven communiceren met de Main Device-controller. Dit maakt inbedrijfstelling en foutopsporing sneller, omdat elke sectie apart kan worden gecontroleerd.De module ondersteunt daisy-chain- en sterverbindingen en is ontworpen voor montage op een DIN-rail in een kunststof behuizing, met omgekeerde polariteitsbeveiliging op de voeding van +10 ~ +30 VDC. Het brondmateriaal beschrijft voor deze productfamilie ook een ringgebaseerde kabelredundantietopologie, waarmee het regelsysteem blijft draaien als een kabel aan één zijde uitvalt.ToepassingenDaisy-chain EtherCAT-netwerken omzetten naar takkentopologieënEtherCAT-netwerken in secties verdelen om storingen te isoleren en debuggen te versnellenKabelredundantie met een ringtopologieGedistribueerde machine- en paneelbedrading met DIN-railmontage

ECAT-2511-A is de EtherCAT-zijde van een enkelvezelige glasvezelverbinding. Het zet het EtherCAT-signaal om naar licht op een singlemode SC-glasvezel, herstelt het signaal om vervorming te corrigeren en isoleert busfouten die door een kortsluiting in de bedrading of door storing zijn veroorzaakt, zodat ze zich niet over het netwerk verspreiden. De glasvezeltransmissie helpt bovendien om EtherCAT-verkeer vrij te houden van EMS- en RFI-ruis.Het apparaat moet worden gebruikt met ECAT-2511-B, omdat beide units als paar samenwerken. Doordat één vezel het verkeer in beide richtingen draagt, kan een bijpassend paar bestaande glasvezel efficiënter benutten, wat de kosten van nieuwe glasvezelinstallaties verlaagt ten opzichte van het aanleggen van een aparte kabel per richting.De 1 x RJ-45 EtherCAT-poort en de singlemode SC-poort ondersteunen een stationsafstand van maximaal 25 km via 100BASE-FX. Het apparaat heeft polariteitsbeveiliging bij omgekeerde aansluiting, een ingangsbereik van +12 VDC tot +48 VDC en een optie voor montage op DIN-rail.ToepassingenEtherCAT-segmenten tussen stations verlengen via singlemode glasvezelEnkelvezelige glasvezelverbindingen waarbij slechts één vezel beschikbaar isInstallaties die blootstaan aan EMS- en RFI-ruis

De ECAT-2511-B zet EtherCAT-signalen om naar optische signalen op een singlemode glasvezel en herstelt het signaal om vervorming langs de verbinding te compenseren. Hij is geschikt voor engineers die een EtherCAT-segment over glasvezel willen verlengen met slechts één vezel, met TX op 1550 nm en RX op 1310 nm op zijn SC-aansluiting.Glasvezelisolatie voorkomt dat busfouten, veroorzaakt door een kortsluiting in de bedrading of elektrische storing, zich over de verbinding verspreiden, en het optische pad helpt het netwerk bestand te zijn tegen EMS- en RFI-ruis. De converter is ontworpen om als paar te werken en moet dus samen met zijn tegenhanger, de ECAT-2511-A, worden aangeschaft.De eenheid heeft een kunststof behuizing voor DIN-rail, accepteert +12 VDC ~ +48 VDC met bescherming tegen omgekeerde polariteit en heeft een bedrijfstemperatuur van -25 ~ +75 °C. De ESD-bescherming van 4 kV bij contactontlading op elke poort vergroot de robuustheid tijdens installatie en onderhoud.ToepassingenVerlengen van EtherCAT-segmenten over enkelvoudige glasvezelElektrisch ruisige industriële omgevingen die EMS/RFI-immuniteit vereisenBeschermen van EtherCAT-netwerken tegen busfouten veroorzaakt door bedradingsfouten of storingKoppelen met de ECAT-2511-A voor glasvezelverbindingen tussen EtherCAT-stations
