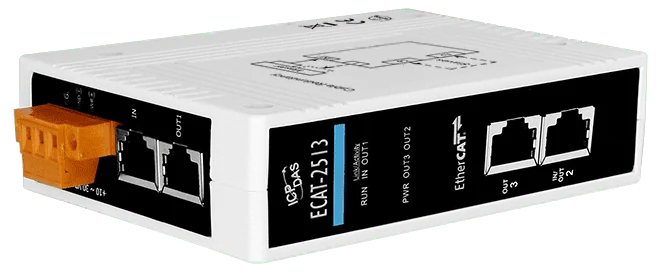

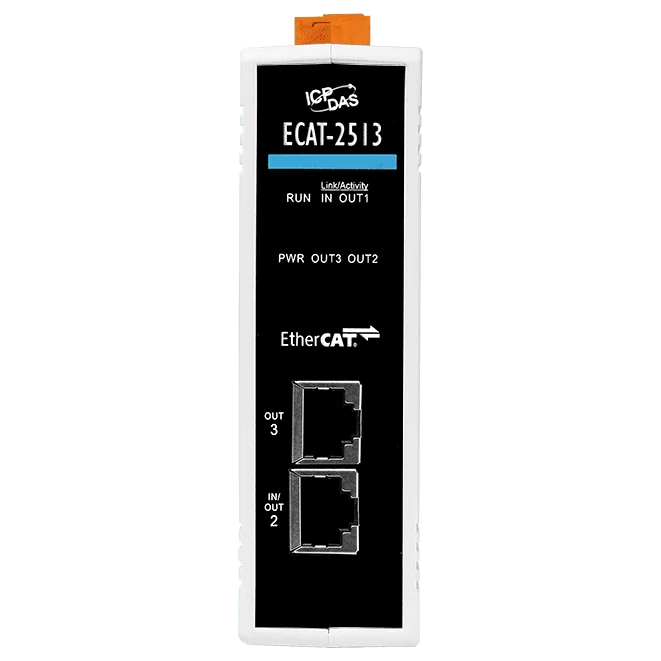

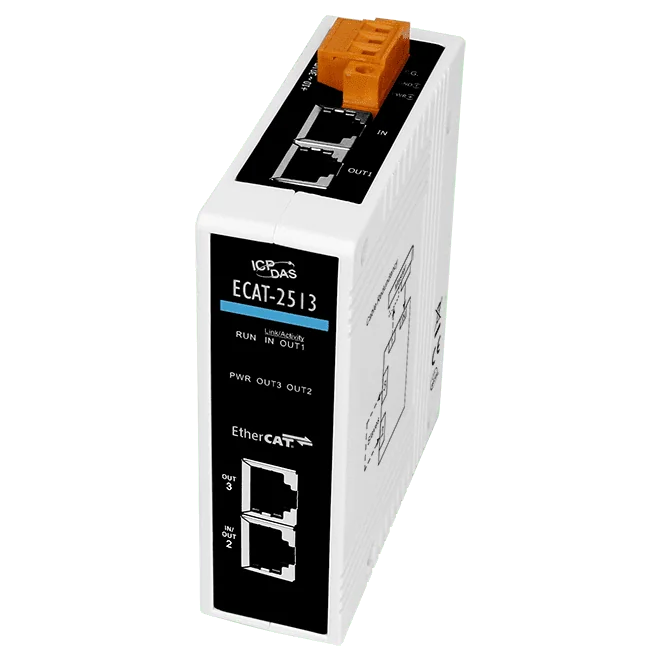

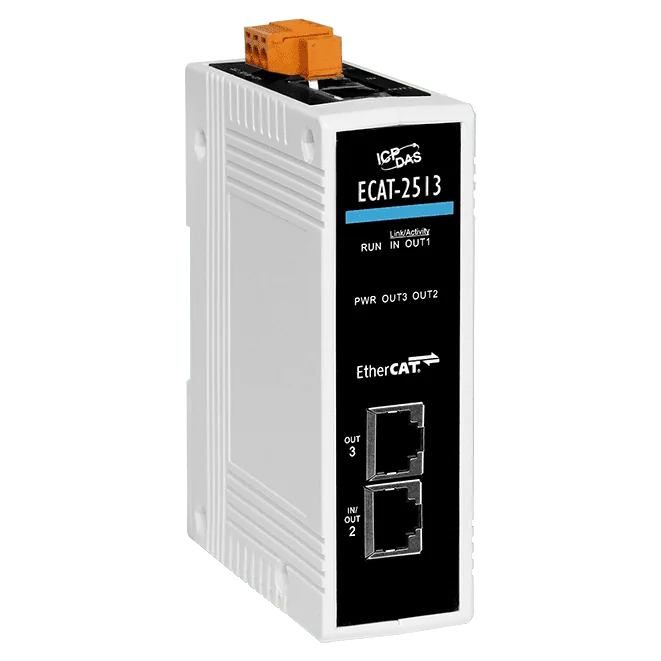

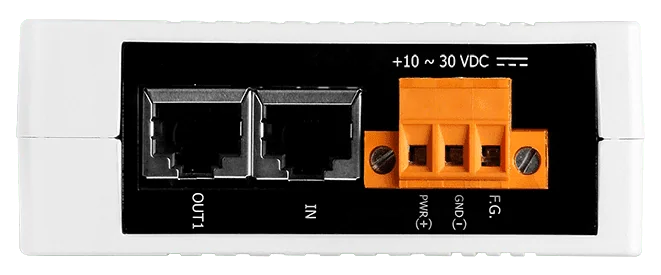

ECAT-2513 4-Poorts EtherCAT-verdeelmodule SubDevice

ECAT-2515 CR is een 6-poorts EtherCAT-junctionmodule SubDevice waarmee u vanuit één EtherCAT-segment vertakte topologieën kunt opbouwen. De ene IN-poort verbindt met het bovenliggende netwerk en de vijf OUT-poorten voeden afzonderlijke takken, zodat u lange daisy chains kunt vervangen door een overzichtelijkere opstelling.Gesegmenteerde bekabeling maakt inbedrijfstelling en storingszoeking eenvoudiger. Als een SubDevice uitvalt of een kabel wordt losgekoppeld, worden alleen de apparaten in hetzelfde segment getroffen, terwijl de overige segmenten kunnen blijven communiceren met de Main Device-controller. Elk segment kan vervolgens afzonderlijk worden doorgemeten, wat de probleemoplossing versnelt.De module ondersteunt daisy chain- en sterverbindingen, met tot 100 m tussen stations over 100BASE-TX. Hij is geverifieerd met de EtherCAT conformance test tool, heeft op elke poort 4 kV contact-ESD-bescherming en wordt op een DIN-rail gemonteerd in een kunststof behuizing met omgekeerde-polariteitbescherming op de +10 ~ +30 VDC-voeding.ToepassingenOmzetting van daisy chain-bekabeling naar een vertakte topologieGesegmenteerde bekabeling, zodat een storing bij het doormeten slechts één segment treftRinggebaseerde kabelredundantie, zoals beschreven voor EtherCAT-junctionmodules

ECAT-2511-A is de EtherCAT-zijde van een enkelvezelige glasvezelverbinding. Het zet het EtherCAT-signaal om naar licht op een singlemode SC-glasvezel, herstelt het signaal om vervorming te corrigeren en isoleert busfouten die door een kortsluiting in de bedrading of door storing zijn veroorzaakt, zodat ze zich niet over het netwerk verspreiden. De glasvezeltransmissie helpt bovendien om EtherCAT-verkeer vrij te houden van EMS- en RFI-ruis.Het apparaat moet worden gebruikt met ECAT-2511-B, omdat beide units als paar samenwerken. Doordat één vezel het verkeer in beide richtingen draagt, kan een bijpassend paar bestaande glasvezel efficiënter benutten, wat de kosten van nieuwe glasvezelinstallaties verlaagt ten opzichte van het aanleggen van een aparte kabel per richting.De 1 x RJ-45 EtherCAT-poort en de singlemode SC-poort ondersteunen een stationsafstand van maximaal 25 km via 100BASE-FX. Het apparaat heeft polariteitsbeveiliging bij omgekeerde aansluiting, een ingangsbereik van +12 VDC tot +48 VDC en een optie voor montage op DIN-rail.ToepassingenEtherCAT-segmenten tussen stations verlengen via singlemode glasvezelEnkelvezelige glasvezelverbindingen waarbij slechts één vezel beschikbaar isInstallaties die blootstaan aan EMS- en RFI-ruis

De ECAT-2511-B zet EtherCAT-signalen om naar optische signalen op een singlemode glasvezel en herstelt het signaal om vervorming langs de verbinding te compenseren. Hij is geschikt voor engineers die een EtherCAT-segment over glasvezel willen verlengen met slechts één vezel, met TX op 1550 nm en RX op 1310 nm op zijn SC-aansluiting.Glasvezelisolatie voorkomt dat busfouten, veroorzaakt door een kortsluiting in de bedrading of elektrische storing, zich over de verbinding verspreiden, en het optische pad helpt het netwerk bestand te zijn tegen EMS- en RFI-ruis. De converter is ontworpen om als paar te werken en moet dus samen met zijn tegenhanger, de ECAT-2511-A, worden aangeschaft.De eenheid heeft een kunststof behuizing voor DIN-rail, accepteert +12 VDC ~ +48 VDC met bescherming tegen omgekeerde polariteit en heeft een bedrijfstemperatuur van -25 ~ +75 °C. De ESD-bescherming van 4 kV bij contactontlading op elke poort vergroot de robuustheid tijdens installatie en onderhoud.ToepassingenVerlengen van EtherCAT-segmenten over enkelvoudige glasvezelElektrisch ruisige industriële omgevingen die EMS/RFI-immuniteit vereisenBeschermen van EtherCAT-netwerken tegen busfouten veroorzaakt door bedradingsfouten of storingKoppelen met de ECAT-2511-A voor glasvezelverbindingen tussen EtherCAT-stations

ECAT-2517 CR is een 8-poorts EtherCAT junction SubDevice waarmee ingenieurs afstappen van één enkele daisy-chain-kabelroute. De poorten (één IN en zeven OUT) maken het mogelijk het netwerk op te splitsen in takken of segmenten in stersgewijze opstelling, wat de bekabeling vereenvoudigt in machines en panelen waar een lange seriële keten lastig te routeren is.Omdat elke tak als afzonderlijk segment is bedraad, beïnvloedt een defect SubDevice of een losgekoppelde kabel alleen het segment waartoe het behoort. Apparaten in de andere secties blijven communiceren met de Main Device-controller, waardoor fouten geïsoleerd kunnen worden en foutopsporing sectie voor sectie kan plaatsvinden in plaats van het hele netwerk stil te leggen.De module ondersteunt een kabelredundantie-opstelling waarin het netwerk een ring vormt, zodat de communicatie via de andere kant kan doorgaan als één kabelpad wegvalt. Elke poort is voorzien van 4 kV contact-ESD-bescherming, en het apparaat is ondergebracht in een metalen behuizing voor montage op een DIN-rail, met een voedingsingang van +10 ~ +30 VDC.ToepassingenOmzetting van daisy-chain-bekabeling naar tak- of stertopologieIsolatie van netwerkfouten tot individuele secties om foutopsporing te versnellenRinggebaseerde kabelredundantie voor besturingssystemenGedistribueerde EtherCAT-bekabeling in machine- en paneelbouw
