ECAN-240 Modbus TCP naar 2-poorts CAN-bus gateway
Modbus TCP naar 2-poorts CAN-bus gateway voor het koppelen van twee CAN-netwerken aan Ethernet, met galvanisch gescheiden CAN-interfaces en DIN-railmontage.
- Modbus TCP-servergateway tussen Ethernet en twee CAN-busnetwerken

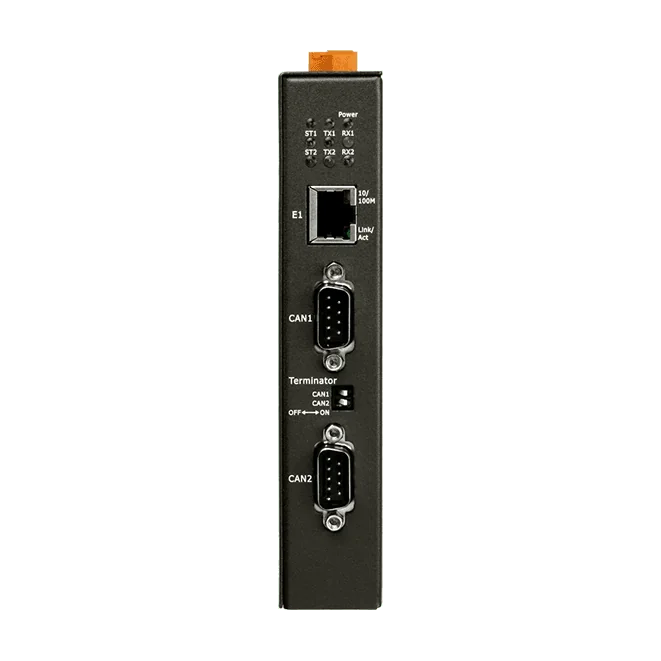

- Twee CAN-interfaces op 9-polige D-sub-connectoren, conform ISO 11898-2

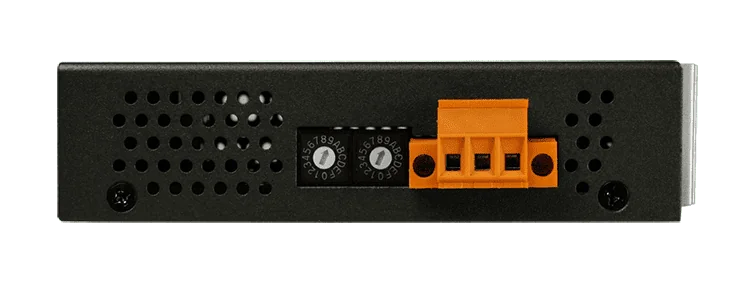

- Ondersteunt CAN 2.0A en CAN 2.0B met baudrates van 10 k ~ 1M bps, in te stellen met draaischakelaars
- Ingebouwde 120 ohm afsluitweerstand, in- of uitschakelbaar met DIP-schakelaar
- 3000 VDC DC-naar-DC en 2500 Vrms optokoppelisolatie aan de CAN-zijde
- Paarverbinding tussen CAN-netwerken via TCP of UDP
€ 461,00 per stuk
| 1-9 st. | € 461,00 | |
|---|---|---|
| 10-30 st. | € 438,00 | −5 % |
| 31+ st. | € 415,00 | −10 % |
Productinformatie "ECAN-240 Modbus TCP naar 2-poorts CAN-bus gateway"

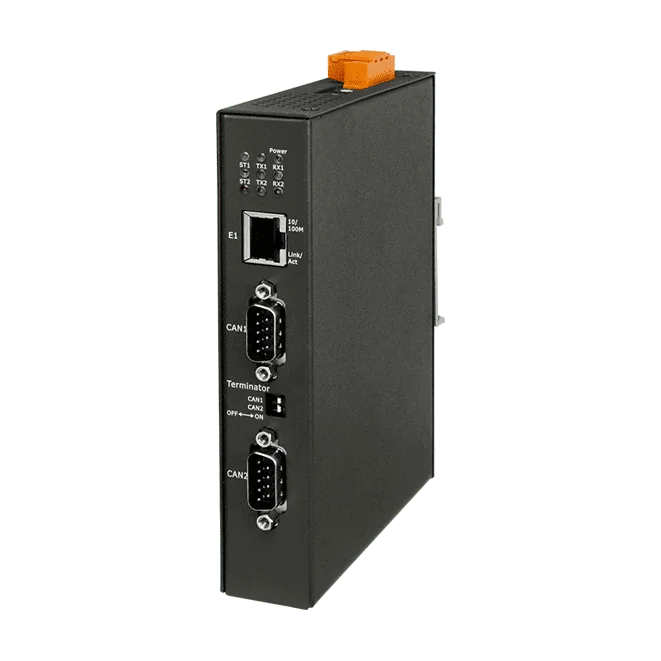

ECAN-240 CR is een Modbus TCP naar 2-poorts CAN-bus gateway. Hij verbindt twee CAN-bus netwerken met een Ethernet-netwerk, zodat CAN-apparaten bereikbaar zijn vanaf Modbus TCP-clients en de twee CAN-segmenten via de module gegevens kunnen uitwisselen.
Elk van de twee CAN-interfaces voldoet aan ISO 11898-2 en ondersteunt CAN 2.0A- en CAN 2.0B-frames, met baudrates van 10 k tot 1M bps, in te stellen met draaischakelaars. Een ingebouwde 120 ohm afsluitweerstand wordt in- of uitgeschakeld met een DIP-schakelaar. De CAN-poorten zijn galvanisch gescheiden, met een isolatiespanning van 3000 VDC voor DC-naar-DC en 2500 Vrms voor de optokoppeltrap.
Naast de werking als Modbus TCP-server biedt de gateway paarverbinding tussen CAN-netwerken via TCP of UDP, en een transparante modus waarin TCP (poort 10003) of UDP (poort 57540) pakketten CAN-frames transporteren voor eigen software. De metalen behuizing is geschikt voor bedrijf bij -25 ~ +75 °C en wordt op een DIN-rail gemonteerd.
Toepassingen
- Integratie van CAN-apparaten in Modbus TCP-industriële netwerken
- Koppelen van twee CAN-bussegmenten over Ethernet via paarverbinding
- Eigen TCP- of UDP-toepassingen die CAN-frames rechtstreeks benaderen
| Bedrijfstemperatuur: | -25 ~ +75 °C |
|---|---|
| Behuizing: | Metaal |
| Isolatie: | 3000 VDC / 2500 Vrms |
| Montage: | DIN-rail |
| Poorten: | 1 Ethernet, 2 CAN |
| Producttype: | CAN-busgateway |
| Voedingsingang: | +10 ~ +30 VDC |
| Interface: | CAN, Ethernet |
| Protocol: | Modbus TCP |
Specificaties
| LED-indicatoren | |
|---|---|
| Status | 1 x Voeding 6 x CAN-status |
| Ethernet | |
| Poorten | 1 x RJ-45, 10/100Base-T(X) |
| Protocol | Modbus TCP-server, TCP, UDP, HTTP |
| Socketaansluitingen | 8 voor TCP, 1 voor UDP |
| CAN | |
| Poorten | 2 |
| Specificatie | ISO 11898-2 CAN 2.0A en CAN 2.0B |
| Baudrate | 10 k ~ 1 Mbps |
| Isolatie | 3000 VDC voor DC-naar-DC, 2500 Vrms voor fotokoppeling |
| Klemweerstand | Ingebouwde 120 ohm-afsluitweerstand, in-/uitschakelbaar via DIP-schakelaar |
| Filter | Ja |
| Voeding | |
| Ingangsbereik | +10 VDC ~ +30 VDC |
| Verbruik | 2 W |
| Mechanisch | |
| Behuizing | Metaal |
| Afmetingen (mm) | 106.8 x 146.8 x 25.9 (W x L x H) |
| Installatie | DIN-rail |
| Omgeving | |
| Bedrijfstemperatuur | -25 ~ +75 °C |
| Opslagtemperatuur | -30 ~ +80 °C |
| Luchtvochtigheid | 10 ~ 90% RH, niet-condenserend |
Specificaties zoals gepubliceerd door de fabrikant. Wijzigingen voorbehouden.
