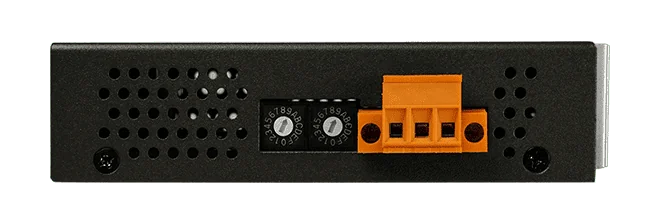

ECAN-240-FD Modbus TCP naar 2-poorts CAN FD-gateway
Modbus TCP naar 2-poorts CAN FD-gateway met twee CAN-businterfaces, ondersteuning voor CAN 2.0 A/B en FD, en montage op DIN-rail voor het aansluiten van CAN-netwerken op Ethernet.
- Twee CAN-businterfaces, elk op een 9-polige D-sub-connector
- CAN 2.0 A/B- en CAN FD-ondersteuning, compatibel met ISO 11898-2
- CAN FD schakelbaar tussen de ISO- en niet-ISO-standaard (Bosch)
- Bitsnelheden van het CAN FD-datagedeelte van 100 kbps tot 10000 kbps; CAN-bitsnelheden van 10 kbps tot 1000 kbps
- Ingebouwde DIP-schakelaar voor de 120 Ω-afsluitweerstand
- Modbus TCP via 10/100 Base-TX Ethernet met één RJ-45-poort
€ 498,00 per stuk
| 1-9 st. | € 498,00 | |
|---|---|---|
| 10-30 st. | € 473,00 | −5 % |
| 31+ st. | € 448,00 | −10 % |
Productinformatie "ECAN-240-FD Modbus TCP naar 2-poorts CAN FD-gateway"
De ECAN-240-FD koppelt CAN- en CAN FD-netwerken aan Ethernet via het industriële protocol Modbus TCP. Hiermee krijgt een op Ethernet gebaseerde controller of SCADA-systeem toegang tot twee CAN-busnetwerken via één RJ-45-poort, zodat CAN-apparaten zonder maatwerk gatewaysoftware kunnen worden geïntegreerd in een breder industrieel netwerk.
De module beschikt over twee CAN-businterfaces, elk op een 9-polige D-sub-connector, en ondersteunt CAN 2.0 A/B en CAN FD conform ISO 11898-2. CAN FD is schakelbaar tussen de ISO- en niet-ISO-standaard (Bosch), en een ingebouwde DIP-schakelaar schakelt de 120 Ω-afsluitweerstand op elke bus in of uit.
Naast de werking als Modbus TCP-server kan de gateway ook draaien in TCP/UDP-transparantmodus voor CAN- en CAN FD-frames, of in CAN-pairmodus, waarbij twee CAN-netwerken via Ethernet over UDP worden verbonden. De bestelcode ECAN-240-FD CR is de RoHS-gecertificeerde versie van dit model.
Toepassingen
- Modbus TCP-toegang tot CAN- en CAN FD-apparaten
- TCP/UDP-transparante communicatie tussen CAN-apparaten en Ethernet-clients
- CAN-pairverbinding die twee CAN-netwerken via Ethernet over UDP koppelt
| Bedrijfstemperatuur: | -25 ~ +75 °C |
|---|---|
| Behuizing: | Metaal |
| Isolatie: | 3000 VDC |
| Montage: | DIN-rail |
| Poorten: | 2 |
| Producttype: | CAN-gateway |
| Voedingsingang: | +10 ~ +30 VDC |
| Interface: | 10/100 Base-TX, CAN FD |
| Protocol: | Modbus TCP |
Specificaties
| LED-indicatoren | |
|---|---|
| Status | 1 x Voeding, 3 x CAN1-status, 3 x CAN2-status |
| Ethernet | |
| Poorten | 1 x RJ-45, 10/100 Base-TX |
| Protocol | Modbus TCP, HTTP, BOOTP, TFTP |
| CAN | |
| Poorten | 2 |
| Specificatie | ISO 11898-2, CAN 2.0 A/B en FD |
| Baudrate | CAN-bitsnelheden: 10 k ~ 1 M bps, CAN FD-bitsnelheden voor datavelden: 100 k ~ 10M bps |
| Isolatie | 3000 VDC voor DC-naar-DC, 2500 Vrms voor fotokoppeling |
| Klemweerstand | DIP-schakelaar voor de 120 Ω-afsluitweerstand |
| Filter | Ja |
| Voeding | |
| Ingangsbereik | +10 VDC ~ +30 VDC |
| Verbruik | 1.2 W |
| Mechanisch | |
| Behuizing | Metaal |
| Afmetingen (mm) | 122.0 x 160.0 x 28.0 (W x L x H) |
| Installatie | DIN-rail |
| Omgeving | |
| Bedrijfstemperatuur | -25 ~ +75 °C |
| Opslagtemperatuur | -30 ~ +80 °C |
| Luchtvochtigheid | 10 ~ 90% RH, niet-condenserend |
Specificaties zoals gepubliceerd door de fabrikant. Wijzigingen voorbehouden.
