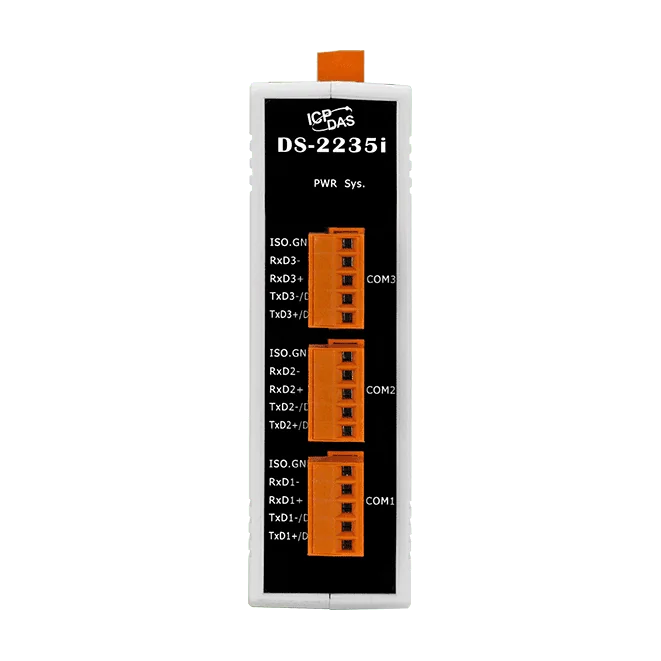

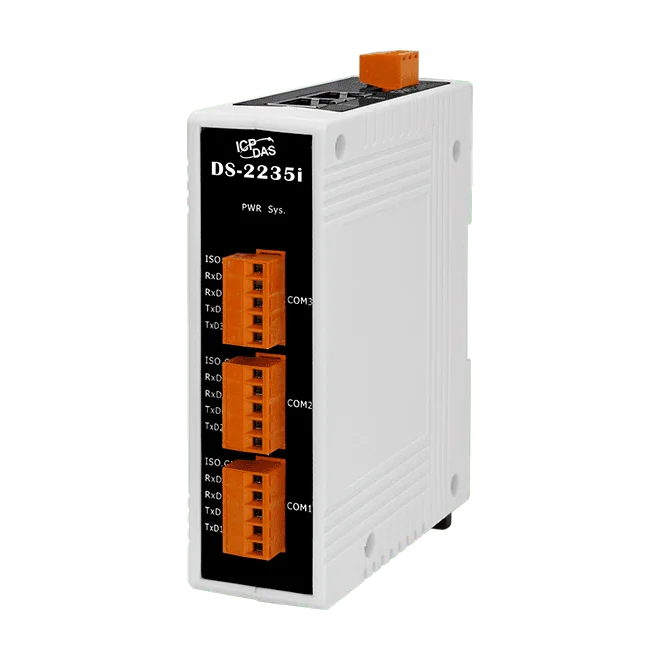

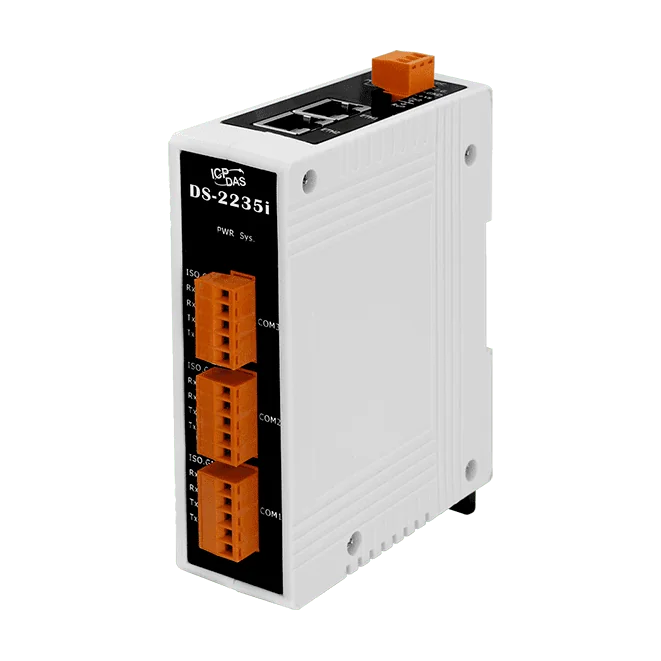

DS-2235i Serieel-naar-Ethernet Device Server, 3-poorts geïsoleerde RS-422/485
Serieel-naar-Ethernet device server met een 2-poorts Ethernet-switch, PoE en drie geïsoleerde RS-422/485-poorten voor het transport van seriële data via TCP/IP.
- Brengt RS-422/485 seriële apparaten in Ethernet-netwerken
- Virtual COM-, TCP-server- en TCP-clienttoepassingsmodi
- VxComm Utility voor 32/64-bits Windows 7 SP1/10/2012/2016
- Paarverbinding serial-bridge- en serial-tunneltoepassing
- 2-poorts Ethernet-switch met LAN-bypass voor daisy-chain-bekabeling
- Redundante PoE- (IEEE 802.3af, Klasse 1) en DC-voedingsingangen
€ 217,00 per stuk
| 1-9 st. | € 217,00 | |
|---|---|---|
| 10-30 st. | € 206,00 | −5 % |
| 31+ st. | € 195,00 | −10 % |
Productinformatie "DS-2235i Serieel-naar-Ethernet Device Server, 3-poorts geïsoleerde RS-422/485"
DS-2235i CR is een serieel-naar-Ethernet device server die RS-422/485-apparaten op een IP-netwerk aansluit. De drie geïsoleerde seriële poorten maken het mogelijk dat meerdere veldapparaten via één unit worden aangesloten, waarbij de data via TCP/IP wordt getransporteerd in de modi Virtual COM, TCP-server of TCP-client.
De VxComm Utility kan de seriële poorten koppelen aan standaard Windows COM-poorten, zodat bestaande software zonder aanpassing via het netwerk met seriële apparaten kan communiceren. Paarverbinding (serial-bridge of serial-tunnel) verbindt twee seriële apparaten via Ethernet. Een 2-poorts switch met LAN-bypass ondersteunt daisy-chain-bekabeling, en de voeding kan worden geleverd via PoE (IEEE 802.3af, Klasse 1) of via een DC-aansluitklem.
Een dubbele watchdog, bestaande uit een CPU-watchdog en een host-watchdog, is inbegrepen om de module te helpen blijven functioneren in veeleisende omgevingen. De bestelcode CR komt overeen met de RoHS-gemarkeerde versie van de DS-2235i.
Toepassingen
- Verouderde RS-422/485 seriële apparaten via TCP/IP in het netwerk opnemen
- Serial-bridge- en serial-tunnelverbindingen tussen twee seriële apparaten
- Externe toegang tot en monitoring van seriële apparaten via Ethernet of internet
- Daisy-chain Ethernet-opstellingen
- Seriële apparaten aansluiten die geen eigen Ethernet-mogelijkheid hebben
| Bedrijfstemperatuur: | -25 ~ +75 °C |
|---|---|
| Behuizing: | Kunststof |
| Isolatie: | 3000 VDC signaal, 1000 VDC voeding |
| Montage: | DIN-rail |
| Poorten: | 3 seriële, 2 Ethernet |
| Producttype: | Seriële naar Ethernet device server |
| Voedingsingang: | PoE of +12 ~ 48 VDC |
| Interface: | RS-422/485 |
| PoE: | IEEE 802.3af, Klasse 1 |
Specificaties
| CPU-module | |
|---|---|
| CPU | 32-bit ARM |
| Ethernet | |
| Poorten | 10/100 Base-TX, 8-pins RJ-45 x 2, (automatische onderhandeling, automatische MDI/MDIX, LED-indicator) PoE (IEEE 802.3af, klasse 1) |
| COM-poorten | |
| Poorten | 3 x RS-485/422 (1000 VDC voor voedingsisolatie, 3000 VDC voor signaalisolatie) |
| Baudrate | 115200 bps max. |
| Biasweerstand | Ja, 1 kΩ |
| Pariteit | Geen, Oneven, Even, Mark, Space |
| Databit | 5, 6, 7, 8 |
| Stopbit | 1, 2 |
| Knooppuntadres | 254 (max.) |
| Voeding | |
| Verbruik | 0,07 A @ 24 VDC |
| Gevoed via PoE | IEEE 802.3af, Klasse 1 |
| Gevoed via aansluitblok | +12 ~ 48 VDC |
| Mechanisch | |
| Behuizing | Kunststof |
| Afmetingen (mm) | 97 mm x 126 mm x 33 mm (W x H x D) |
| Installatie | DIN-railmontage |
| Omgeving | |
| Bedrijfstemperatuur | -25 ~ +75 °C |
| Opslagtemperatuur | -30 ~ +80 °C |
| Luchtvochtigheid | 10 ~ 90% RH, niet-condenserend |
Specificaties zoals gepubliceerd door de fabrikant. Wijzigingen voorbehouden.
