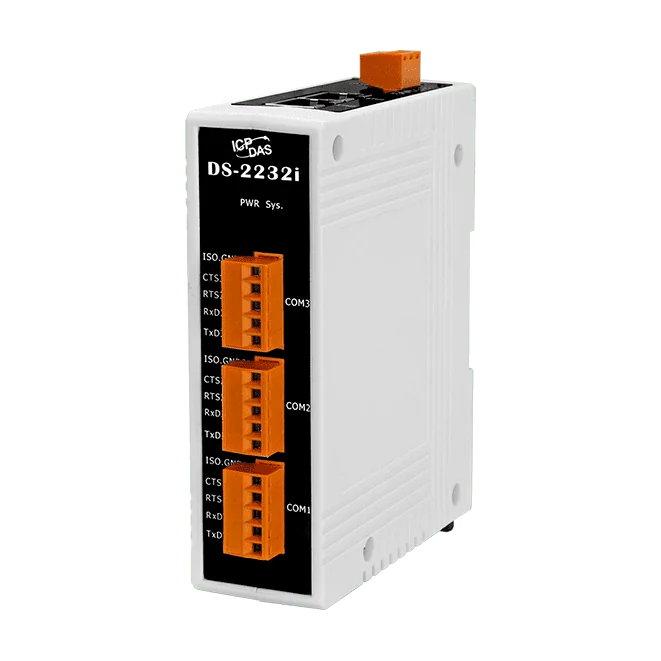

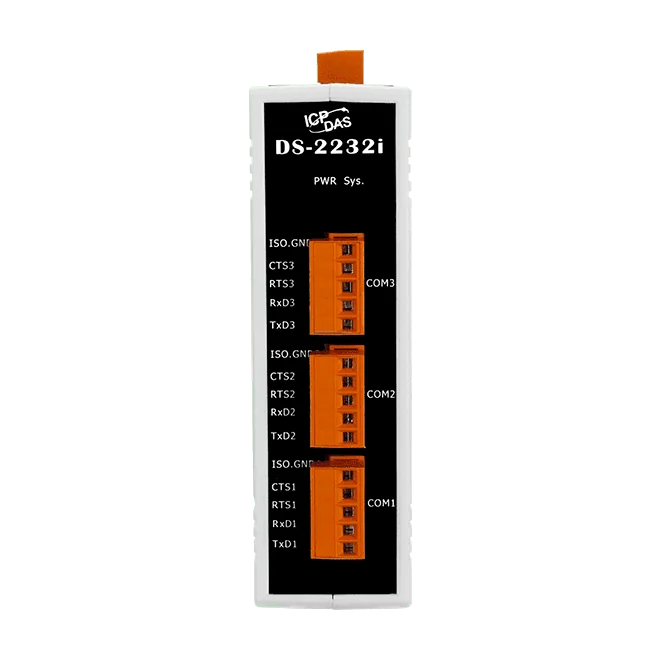

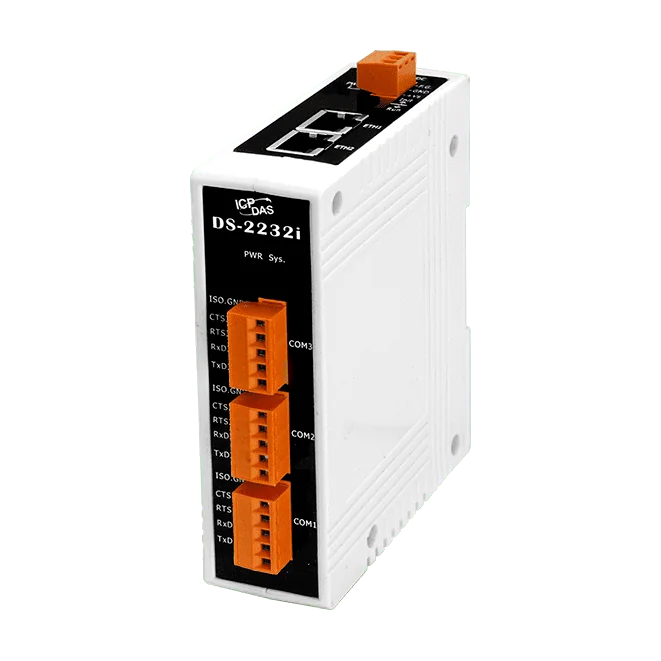

DS-2232i Serial-naar-Ethernet Device Server, 3-poorts geïsoleerde RS-232, PoE
Serial-naar-Ethernet device server met een 2-poorts Ethernet-switch en drie geïsoleerde RS-232-poorten, die seriële apparaten de modi Virtual COM, TCP Server en TCP Client geven.
- Voegt Ethernet-connectiviteit toe aan RS-232-seriële apparaten, met 3 geïsoleerde RS-232-poorten
- Toepassingsmodi Virtual COM, TCP Server en TCP Client
- Ondersteuning voor seriële brug en seriële tunnel als koppelpaar over TCP/IP
- 2-poorts Ethernet-switch met LAN-bypass voor doorlusbekabeling
- Voeding via PoE (IEEE 802.3af, Klasse 1) of klemmenblok voor +12 ~ 48 VDC
- Statisch IP-adres of DHCP-configuratie, UDP Search-detectie en ingebouwde webserver
€ 236,00 per stuk
| 1-9 st. | € 236,00 | |
|---|---|---|
| 10-30 st. | € 224,00 | −5 % |
| 31+ st. | € 212,00 | −10 % |
Productinformatie "DS-2232i Serial-naar-Ethernet Device Server, 3-poorts geïsoleerde RS-232, PoE"
DS-2232i CR brengt RS-232-seriële apparaten op Ethernet, zodat ze via een netwerk bereikbaar zijn in plaats van beperkt te zijn door de lengte van een directe seriële kabel. Het biedt de bedrijfsmodi Virtual COM, TCP Server en TCP Client, en kan ook worden ingesteld als seriële brug of seriële tunnel om data via TCP/IP tussen twee seriële apparaten te routeren.
Het VxComm-hulpprogramma koppelt de seriële poorten van het apparaat aan standaard COM-poorten op 32-bit en 64-bit Windows 7 SP1, 10, 2012 en 2016, waardoor bestaande software zonder aanpassing toegang heeft tot het apparaat. De configuratie verloopt via de ingebouwde webserver, die statisch IP-adres of DHCP ondersteunt, en apparaten kunnen op het netwerk worden gevonden met de UDP Search-detectiefunctie.
De twee Ethernet-poorten vormen een switch met LAN-bypass, waardoor apparaten langs een lijn in serie kunnen worden doorgelust. De voeding kan komen van een PoE-bron (IEEE 802.3af, Klasse 1) via standaard Category 5-kabel, of van een klemmenblok voor +12 ~ 48 VDC. De module beschikt over een dubbele watchdog en biedt, als i-versie, 3000 VDC signaalisolatie en ESD-bescherming. Hij is ontworpen voor montage op een DIN-rail.
Toepassingen
- Seriële apparaten, computers en servers zonder Ethernet-mogelijkheid aansluiten op een netwerk
- Seriële apparaten op afstand bewaken via Ethernet of internet
- Seriële bruggen of tunnels tussen twee seriële apparaten over TCP/IP
| Bedrijfstemperatuur: | -25 ~ +75 °C |
|---|---|
| Behuizing: | Kunststof |
| Isolatie: | 3000 VDC signaal, 1000 VDC voeding |
| Montage: | DIN-rail |
| Poorten: | 2 Ethernet, 3 serieel |
| Producttype: | Seriële naar Ethernet device server |
| Voedingsingang: | PoE, +12 ~ 48 VDC |
| Interface: | Ethernet, RS-232 |
| PoE: | IEEE 802.3af, Klasse 1 |
Specificaties
| CPU-module | |
|---|---|
| CPU | 32-bit ARM |
| Ethernet | |
| Poorten | 10/100 Base-TX, 8-pins RJ-45 x 2, (automatische onderhandeling, automatische MDI/MDIX, LED-indicator) PoE (IEEE 802.3af, klasse 1) |
| COM-poorten | |
| Poorten | 3 x 5-draads RS-232 (1000 VDC voor voedingsisolatie, 3000 VDC voor signaalisolatie) |
| Baudrate | 115200 bps max. |
| Pariteit | Geen, Oneven, Even, Mark, Space |
| Databit | 5, 6, 7, 8 |
| Stopbit | 1, 2 |
| Voeding | |
| Verbruik | 0,07 A @ 24 VDC |
| Gevoed via PoE | IEEE 802.3af, Klasse 1 |
| Gevoed via aansluitblok | +12 ~ 48 VDC |
| Mechanisch | |
| Behuizing | Kunststof |
| Afmetingen (mm) | 97 mm x 126 mm x 33 mm (W x H x D) |
| Installatie | DIN-railmontage |
| Omgeving | |
| Bedrijfstemperatuur | -25 ~ +75 °C |
| Opslagtemperatuur | -30 ~ +80 °C |
| Luchtvochtigheid | 10 ~ 90% RH, niet-condenserend |
Specificaties zoals gepubliceerd door de fabrikant. Wijzigingen voorbehouden.
