DIO-48 ISA Digitale I/O-kaart, 48-kanaals bidirectionele TTL I/O
DIO-48 CR ISA-bus kaart met 48 bidirectionele 5 V/TTL digitale I/O-kanalen, gebufferde I/O-lijnen, selecteerbare pull-up- of pull-downweerstanden en 8255 PPI mode 0-emulatie.
- ISA-bus interface met 8-bits databus
- 48 bidirectionele 5 V/TTL digitale I/O-kanalen in zes 8-bits poorten
- Alle I/O-lijnen op de kaart gebufferd voor een hogere aansturingscapaciteit
- Pull-up- of pull-downweerstanden op I/O-lijnen voor gedefinieerde niet-aangesloten ingangen
- Emuleert twee 8255 PPI-poorten (mode 0)
- Eén 32-bits programmeerbare interne timer en één 16-bits gebeurteniste tteller
€ 150,00 per stuk
| 1-9 st. | € 150,00 | |
|---|---|---|
| 10-30 st. | € 142,00 | −5 % |
| 31+ st. | € 135,00 | −10 % |
Productinformatie "DIO-48 ISA Digitale I/O-kaart, 48-kanaals bidirectionele TTL I/O"
De DIO-48 CR is een digitale I/O-kaart voor de ISA-bus die een pc 48 bidirectionele 5 V/TTL-kanalen biedt. De lijnen zijn gegroepeerd in zes bidirectionele 8-bits poorten, en de richting van elke poort is softwarematig programmeerbaar, zodat de kaart kan worden ingesteld voor een combinatie van ingangen en uitgangen.
Elke I/O-lijn is op de kaart gebufferd, wat een hogere aansturingscapaciteit oplevert. Pull-up- of pull-downweerstanden op de I/O-lijnen zorgen ervoor dat een niet-aangesloten digitale ingang op een gedefinieerd hoog of laag niveau blijft in plaats van zwevend te blijven. De kaart emuleert in mode 0 twee industrieel gangbare 8255 PPI-poorten, wat handig is bij het overzetten van bestaande code op basis van de 8255.
Timingmogelijkheden omvatten een 32-bits programmeerbare interne timer en een 16-bits gebeurteniste tteller, met vier interruptbronnen. De kaart ondersteunt daughterboards uit de DB-24- en DB-16-families, evenals met OPTO-22 compatibele daughterboards.
Toepassingen
- Uitbreiding van digitale I/O in pc's met ISA-bus
- Schakelen en detecteren van 5 V/TTL-logicasignalen
- Timing en gebeurtenistelling naast digitale I/O
| Bedrijfstemperatuur: | 0 ~ +60 °C |
|---|---|
| Behuizing: | Korte kaart |
| Digitale ingangen: | 48 |
| Digitale uitgangen: | 48 |
| Poorten: | 6 x 8-bit |
| Producttype: | DAQ-kaart |
| Voedingsingang: | +5 V, 800 mA |
| Interface: | ISA |
Specificaties
| Hardware | |
|---|---|
| Connector | Vrouwelijk DB37 x 1 50-pins box header x 1 |
| Digitale ingang | |
| Kanalen | 48 (Bi-directioneel) |
| Type | 5 V/TTL |
| Sink/Source (NPN/PNP) | Sink: 64 mA @ 0,8 V Source: 32 mA @ 2,0 V |
| ON-spanningsniveau | Logisch 1: 2,0 V min. |
| OFF-spanningsniveau | Logisch 0: 0,8 V max. |
| Responssnelheid | 1 MHz (typisch) |
| Triggermodus | Statische update |
| Digitale uitgang | |
| Kanalen | 48 (Bi-directioneel) |
| Type | 5 V/TTL |
| Bedrijfsmodus | Statische update |
| Belastingsspanning | Logisch 0: 0,4 V max. Logisch 1: 2,4 V min. |
| Responssnelheid | 1 MHz (typisch) |
| Timer/teller/frequentie | |
| Kanalen | 2 (Event Timer x 1/32-bit Timer x 1) |
| Type | 5 V/TTL |
| Resolutie | 16-bit |
| Referentieklok | Intern: 4 MHz |
| PC-bus | |
| Type | ISA |
| Databus | 8-bit |
| Voeding | |
| Verbruik | 800 mA @ +5 V |
| Mechanisch | |
| Afmetingen (mm) | 112 x 172 x 22 (W x L x D) |
| Omgeving | |
| Bedrijfstemperatuur | 0 ~ +60°C |
| Opslagtemperatuur | -20 ~ +70°C |
| Luchtvochtigheid | 5 ~ 85% RV, niet-condenserend |
Specificaties zoals gepubliceerd door de fabrikant. Wijzigingen voorbehouden.
Downloads
Aanmelden
Accessoires
Platte kabel, 50-pins, 20 cm.
Platte kabel, 50-pins, 1,5 m.
De DB-16P8R CR is een DAQ-daughterboard dat 16 optisch geïsoleerde digitale ingangen en 8 relaisuitgangen toevoegt aan compatibele digitale I/O-kaarten in de OPTO-22-stijl. Het is bedoeld voor ingenieurs die geïsoleerde detectie van droge of natte contacten nodig hebben, naast geschakelde relaisregeling in test- en automatiseringsopstellingen.Het board sluit rechtstreeks aan op de digitale I/O-boards DIO24, DIO48, DIO144, PIO-D144U, PIO-D96U en PIO-D48U. Elke ingang kan met een jumper worden ingesteld voor werking met een droog of nat contact. De relaisuitgangen zijn 8 x Form C met een contactbelasting van 250 VAC/5A en 30 VDC/5A.Deze CR-bestelcode bevat de CA-5015 platte kabel (50-polig, 1,5 M), zodat het board direct op de hostkaart kan worden aangesloten. Het apparaat is RoHS- en WEEE-gecertificeerd en is ontworpen voor een bedrijfstemperatuur van 0 ~ 60°C.ToepassingenGeïsoleerde detectie van digitale ingangenTesten en automatisering
De DB-24C CR voegt 24 digitale NPN-open-collectoruitgangen toe aan een data-acquisitieopstelling. De uitgangen zijn verdeeld in vier afzonderlijk geïsoleerde groepen, wat helpt om de veldbedrading gescheiden te houden van de hostzijde en geschikt is voor schakeltaken zoals aan/uit-regeling en procesregeling.De stroomwaarden verschillen per kanaalgroep: 16 kanalen zijn bepaald op 100 mA en 8 kanalen op 600 mA, beide bij 30 Vdc. Elke uitgang heeft een LED-statusindicator en de schroefklemmen vereenvoudigen de veldbedrading. De board sluit via zijn OPTO-22-connector direct aan op OPTO-22-compatibele boards; er zijn tevens een 37-polige D-sub en een 20-polige connector aanwezig.Deze CR-bestelcode bevat een CA-5015 platte kabel (50-polig, 1,5 m). Typische toepassingen zijn energiemanagement en testautomatisering. De module is RoHS- en WEEE-gecertificeerd.ToepassingenAan/uit-regelingEnergiemanagementTestautomatiseringProcesregeling
De DB-24P CR is een 24-kanaals optisch geïsoleerd digitaal ingangs-daughterboard, ontworpen om te worden aangesloten op OPTO-22-compatibele digitale ingangskaarten zoals de DIO24, DIO48 en DIO144. Elke ingang maakt gebruik van een bidirectionele optokoppelaar met een stroommeetweerstand, waardoor veldsignalen elektrisch zijn gescheiden van de hostcomputer. Deze scheiding helpt de computer te beschermen tegen grote common-mode-spanningen, aardlussen en spanningspieken die gebruikelijk zijn in industriële omgevingen.Voor DC-signalen accepteert de print niveaus van TTL tot 24 V, met een AAN-spanningsniveau van 2,8 V tot 24 V (max) en een UIT-spanningsniveau van 1 V (max). Voor AC-signalen moet de AC-filterjumper worden gebrugd. De ingang registreert dan een constant logisch hoog wanneer de AC-frequentie 1 kHz of hoger is en de spanning minimaal 4 Vrms bedraagt. De reactiesnelheid is 20 µs zonder filter en 2,2 ms met filter.De print trekt +5 V bij 290 mA en meet 213 mm x 132 mm. Hij werkt bij 0 tot 60 °C en wordt geleverd met een CA-5015 platte kabel (50-polig, 1,5 M) voor de aansluiting.ToepassingenAan/uit-besturingEnergiebeheerTestautomatiseringProcesbesturing
De DB-24POR is een daughterboard dat 24 Form A PhotoMOS-relaiskanalen levert voor het schakelen van belastingen vanuit een data-acquisitiesysteem. Elk kanaal is optisch geïsoleerd, met een nominale isolatie van 5.000Vdc, waardoor de besturingszijde van de geschakelde zijde gescheiden blijft.De veldaansluitingen worden gemaakt via schroefklemmen, en een LED per kanaal toont de relaistoestand, wat inbedrijfstelling en foutopsporing vereenvoudigt. Het board beschikt over een OPTO-22 compatibele connector naast een 37-pins D-sub en een 20-pins connector, wat meerdere manieren biedt om het met een hostsysteem te integreren.De bestelinformatie voor de CR-variant omvat een CA-5015 platte kabel (50-pins, 1,5 m). Het board is geschikt voor aan/uit-schakeltaken in energiemanagement, procesbesturing en testautomatisering.ToepassingenAan/uit-besturingEnergiemanagementTestautomatiseringProcesbesturing
24-kanaals vermogensrelaiskaart (12V). Inclusief: CA-5015 (platte kabel, 50-pins, 1,5 m).
24-kanaals vermogensrelaisboard met DIN-railmontage (12V). Inclusief: CA-5015 (platte kabel, 50-pins, 1,5 m).
24-kan. Vermogensrelaisbord (24 V) incl. CA-5015 (platte kabel, 50-pins, 1,5 m).
24-kanaals vermogensrelaisbord met DIN-railmontage (24V). Inclusief: CA-5015 (platte kabel, 50-pins, 1,5 m).

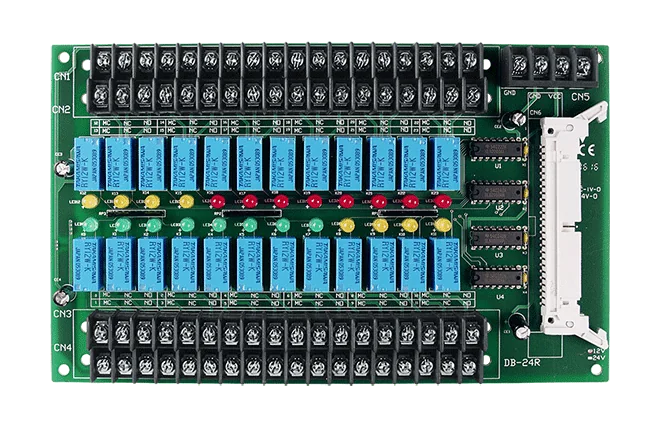

24-kanaals relaiskaart (12 V). Inclusief: CA-5015 (platkabel, 50-pins, 1,5 m).
