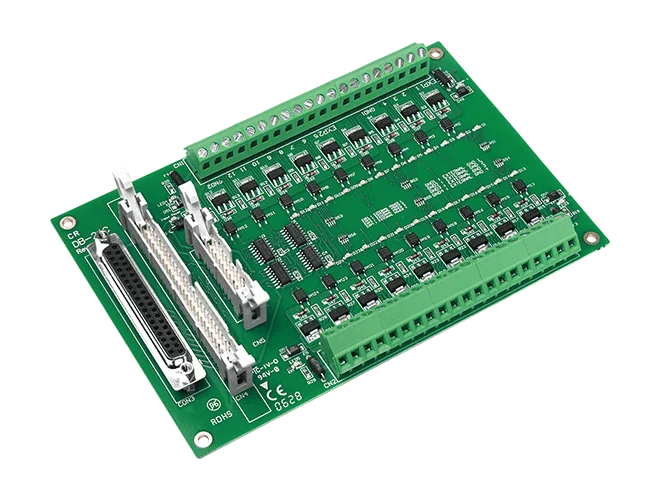

DB-24C 24-kan. Open-collectoruitgangsdaughterboard

De DB-24C/D/DIN CR biedt 24 NPN open-collector digitale uitgangen, verdeeld over vier elektrisch gescheiden groepen voor galvanische scheiding. Het is geschikt voor ingenieurs die belastingen zoals relais, indicatoren of magneetkleppen willen schakelen vanuit een DAQ-systeem, waarbij de status van elk kanaal via een LED wordt weergegeven.Deze uitvoering is geleverd voor montage op een DIN-rail en wordt meegeleverd met een CA-3710 DB37 male-naar-male kabel (45°, 1 M). De veldbedrading verloopt via schroefklemmen; het bord is ingedeeld voor een isolatieniveau van 3750 Vrms en een maximale belastingsspanning van 30 VDC.Kies deze uitvoering wanneer u het uitgangsbord op een DIN-rail wilt monteren in plaats van de standaard DB-24C-configuratie, die een platte kabel van 50 pins bevat.ToepassingenAan/uit-regelingEnergiebeheerTestautomatiseringProcesregeling

De DB-24C/DIN biedt 24 NPN open-collector-uitgangen, optisch geïsoleerd en gegroepeerd in vier geïsoleerde banken. Hij is bedoeld voor het schakelen van belastingen vanaf OPTO-22-compatibele data-acquisitieborden, en de DIN-railuitvoering is geschikt voor installatie in een paneel.De kanaalstatus wordt weergegeven met LED's en de veldbedrading wordt aangesloten op schroefklemmen. De kaart biedt een mix van 100 mA en 600 mA belastingsvermogen per kanaal bij 30 VDC, zodat hij kan worden afgestemd op de belasting van elke uitgang. De platte kabel CA-5015 (50-polig, 1,5 m) is bij deze bestelcode inbegrepen.Typische toepassingen zijn aan/uit-regeling, energiebeheer, testautomatisering en procesregeling. De kaart is RoHS- en WEEE-gecertificeerd en is geschikt voor bedrijf bij 0 ~ 60 °C.ToepassingenAan/uit-regelingEnergiebeheerTestautomatiseringProcesregeling

De DB-24C/D CR biedt 24 optisch geïsoleerde digitale uitgangen, verdeeld over vier geïsoleerde groepen, voor het schakelen van belastingen vanaf een OPTO-22 compatibele kaart of een andere DAQ-opstelling.Elk kanaal gebruikt een NPN open-collector uitgang. Zestien kanalen zijn genomen voor 100 mA en acht voor 600 mA, beide bij 30 VDC. De isolatie bedraagt 3750 Vrms en de typische responssnelheid is 1 kHz. De uitgangsstatus wordt weergegeven via LED's en de veldbedrading wordt gemaakt via schroefklemmen.De kaart sluit rechtstreeks aan op OPTO-22 compatibele kaarten en beschikt over een OPTO-22 compatibele connector, een 37-pins D-sub connector en een 20-pins connector. Deze /D-variant wordt geleverd met de CA-3710 DB37 male-naar-male kabel (45°, 1 m), terwijl de DB-24C CR wordt geleverd met de CA-5015 50-pins platte kabel (1,5 m). De kaart heeft een bedrijfsbereik van 0 ~ 60 °C.ToepassingenAan/uit-regelingEnergiebeheerTestautomatiseringProcesregeling

DB-24OD is een DAQ-daughterboard met 24 optisch geïsoleerde open-drain digitale uitgangen, verdeeld over vier geïsoleerde groepen. Elk kanaal voert een maximale belasting van 400 mA bij 10 ~ 24 VDC, waardoor het geschikt is voor het schakelen van belastingen vanuit een DAQ-systeem.Het board biedt drie aansluitmogelijkheden: een OPTO-22-compatibele connector, een 37-pins D-sub-connector en een 20-pins connector. Schroefklemmen vereenvoudigen de bedrading in het veld en LED's geven de relaisstatus weer. De levering omvat een CA-3710 DB37 male-naar-male kabel (45º, 1 m).Typische toepassingen zijn aan/uit-regeling, energiebeheer, testautomatisering en procesregeling. Het board is geschikt voor bedrijf bij 0 ~ 60 °C en heeft een isolatiewaarde van 3750 Vrms.ToepassingenAan/uit-regelingEnergiebeheerTestautomatiseringProcesregeling
